Снятие и установка коробки передач на автомобиле Волга ГАЗ 31105

Инструменты:

  • отвертка плоская средняя
  • гаечный ключ рожковый 14 мм
  • гаечный ключ рожковый 19 мм

Примечания:

Работу по снятию коробки передач с автомобиля Волга ГАЗ 31105 выполняем на смотровой канаве или эстакаде. Коробка передач тяжелая (около 32 кг), поэтому снимать, и особенно устанавливать коробку передач рекомендуется с помощником.

1. В салоне автомобиля ГАЗ 31105 отверткой поддеваем и снимаем переднюю вставку облицовки туннеля пола.

Снимаем вставку облицовки туннеля ГАз 31105 Волга

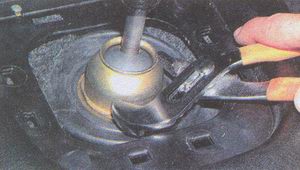

2. Приподняв чехол рычага переключения передач раздвижными пассатижами отворачиваем колпак рычага.

Отворачиваем колпак рычага ГАЗ 31105 Волга

3. Вынимаем рычаг переключения передач из корпуса.

Вынимаем рычаг переключения передач ГАЗ 31105 Волга

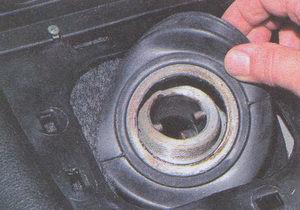

4. Вынимаем резиновый уплотнитель.

Вынимаем резиновый уплотнитель ГАЗ 31105 Волга

Примечание:
Чтобы при снятии коробки передач двигатель не наклонился назад, между блоком цилиндров и щитком передка следует вставить деревянный брусок подходящего размера.
5. Сливаем масло из коробки передач.Снимаем датчик скорости. Отсоединяем провода от выключателя света заднего хода.

6. Снимаем карданную передачу. Снимаем приемную трубу. Снимаем вилку выключения сцепления.

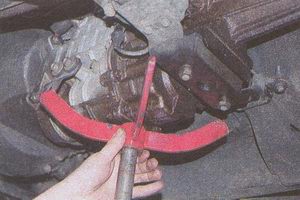

7. Если помощника нет, для подстраховки под коробку передач устанавливаем гидравлический домкрат или регулируемую опору.

Под коробку передач устанавливаем регулируемую опору ГАЗ 31105 Волга

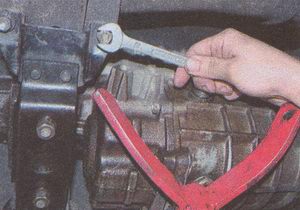

8. Ключом «на 19» отворачиваем четыре гайки крепления коробки передач к картеру сцепления.

Отворачиваем гайки крепления коробки передач к картеру сцепления ГАЗ 31105 Волга

9. Удерживая коробку передач, ключом «на 14» отворачиваем четыре болта крепления задней опоры силового агрегата к кузову автомобиля ГАЗ 31105.

Отворачиваем болты крепления задней опоры силового агрегата к кузову ГАЗ 31105 Волга

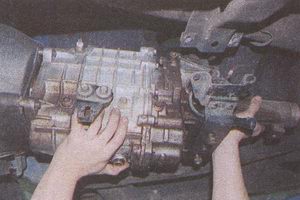

10. Поддерживая коробку передач, убираем упор и наклоняем двигатель назад.

Наклоняем двигатель назад ГАЗ 31105 Волга

11. Сдвигаем коробку передач назад и снимаем ее с автомобиля ГАЗ 31105.
12. Устанавливаем коробку передач в обратной последовательности.

Примечание:

Монтаж коробки передач рекомендуем выполнять с помощником, так как, удерживая ее на весу, необходимо совместить первичный вал с отверстиями в ведомом диске сцепления и подшипнике маховика, а отверстия — во фланце коробки передач со шпильками картера сцепления.
Только добившись соосности первичного вала с коленчатым валом двигателя, можно наживить коробку передач на шпильки картера сцепления.
Чтобы упростить этот процесс, нужно предварительно включить передачу и при установке кпп, вращать вторичный вал (со стороны хвостовика) до захода шлицев первичного вала в зацепление с ведомым диском сцепления.
