Снятие и установка рессоры на автомобиле Волга ГАЗ 31105 2004 - 2009

Инструменты:

• гаечный ключ рожковый 6 мм
• гаечный ключ рожковый 14 мм
• гаечный ключ рожковый 17 мм
• гаечный ключ рожковый 19 мм
• гаечный ключ рожковый 22 мм
• отвертка плоская средняя

Примечание:

Снимайте рессору для замены или ремонта при наличии у нее механических повреждений или значительной осадки.

Признаки осадки:

– ухудшение плавности хода, частые пробои подвески;

– видимый перекос задней части автомобиля или значительная разница по высоте передней и задней частей, появившиеся в процессе эксплуатации.

К механическим повреждениям рессоры относятся:

– поломка центрального стяжного болта, вызывающая смещение колеи задних колес относительно передних ("перекос" заднего моста);

– поломка листов рессоры.

Снятие и установка рессоры на Волга ГАЗ 31105

1. Отсоедините нижнее крепление амортизатора.

2. Разгрузите рессору, вывесив автомобиль на подъемнике или приподняв нужную сторону домкратом, и установите под задний мост упор.

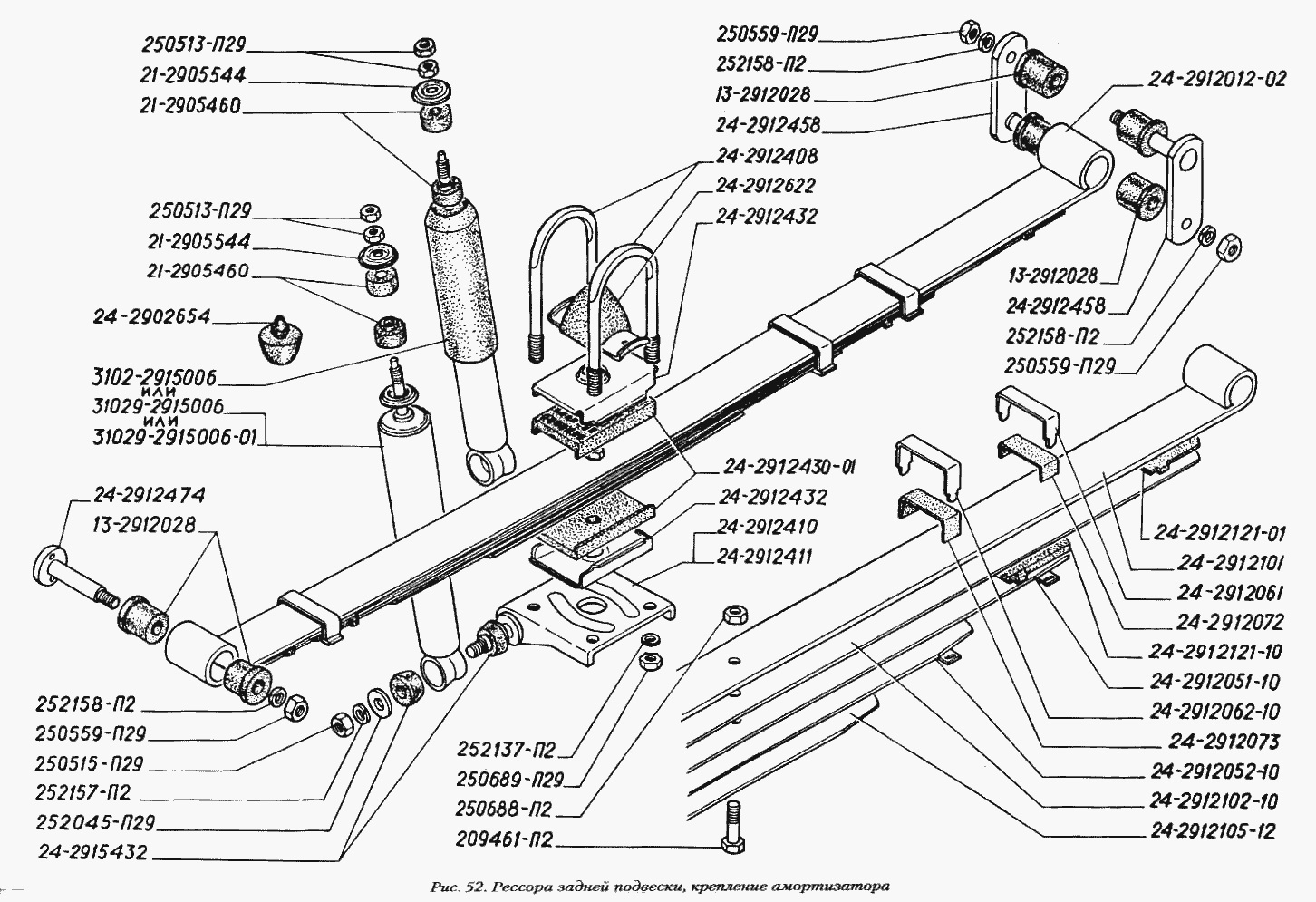

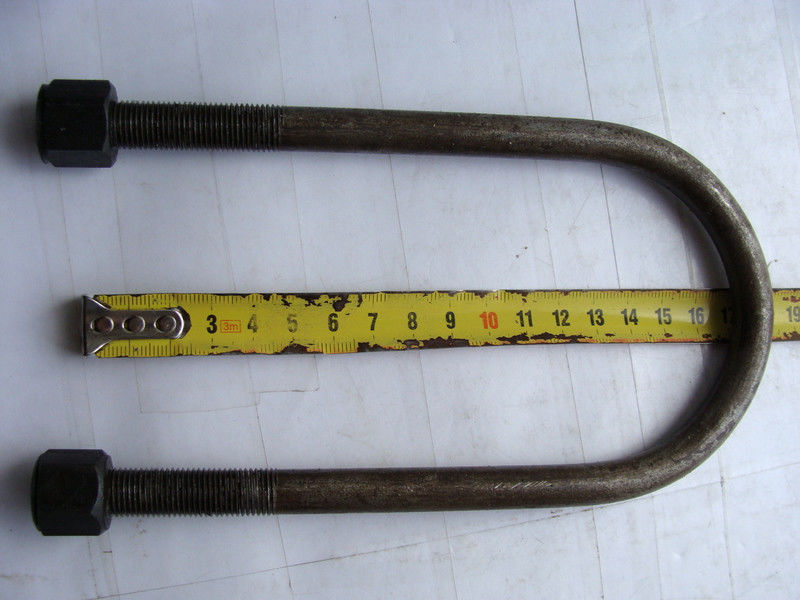

3. Отверните четыре гайки 1 стремянок рессор. Снимите подкладку рессоры 2, нижнюю обойму 3 с подушкой, стремянки 4, буфер 6 задней подвески и верхнюю обойму 5 с подушкой.

4. Отверните гайку 1 пальца крепления переднего конца рессоры к кронштейну кузова и снимите пружинную шайбу.

5. Отцентрируйте при необходимости палец 1 и шайбу 2 с отверстием кронштейна 3. Вверните два технологических болта в резьбовые отверстия А шайбы пальца. Обильно смочите втулки и палец мыльным раствором или тормозной жидкостью. Вставьте между технологическими болтами монтировку или мощную отвертку и, проворачивая палец в обе стороны, добейтесь свободного проворачивания пальца во втулках. Наверните гайку на палец 1 заподлицо с его торцом и ударами молотка выбейте палец до касания гайки кронштейна 3. Отверните гайку и выбейте окончательно палец бородком, прикладывая усилие к торцу пальца. Выведите передний конец рессоры из кронштейна.

6. Отверните две гайки 1 крепления заднего конца рессоры Волга. Обильно смочите втулки и пальцы мыльным раствором или тормозной жидкостью. Выбейте нижний палец 2 вместе с половиной серьги, не повредив резьбы. Снимите рессору. Извлеките втулки из проушин рессоры. Выбейте верхний палец вместе со второй половиной серьги. Если втулки остались в проушинах кронштейна, их необходимо извлечь.

7. Очистите рессору от грязи. Очистите проушины рессоры от ржавчины.

8. Осмотрите рессору. Листы рессоры не должны иметь трещин. Между листами должны быть установлены противоскрипные шайбы.

9. Резиновые втулки рессоры обязательно замените.

10. Осмотрите детали крепления рессоры. Пальцы не должны иметь видимых следов износа, деформации, коррозии, грязи. Резьбовая часть пальцев не должна иметь повреждений. Серьги рессоры и шайба переднего пальца не должны быть деформированы.

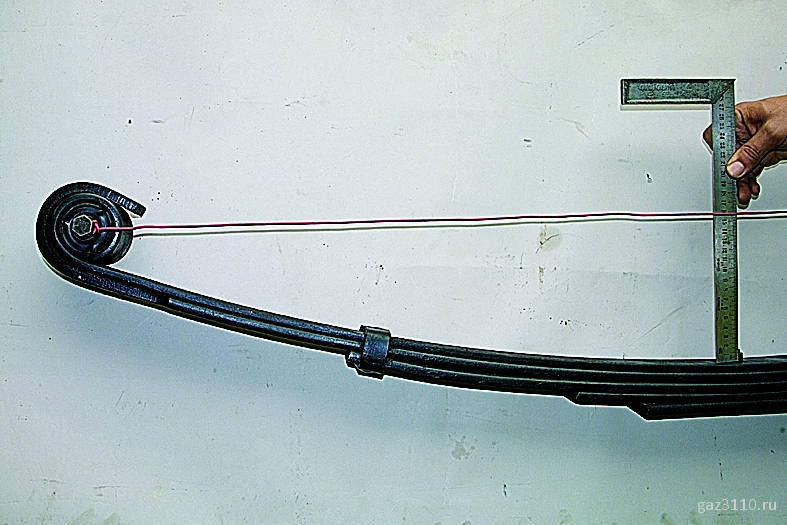

11. Проверьте стрелу прогиба рессоры. С обоих сторон автомобиля стрела прогиба должна быть одинаковой. Разность размеров стрелы прогиба одноименных рессор, устанавливаемых на автомобиль, не должна превышать 10 мм.

• Рессоры седана первой группы - стрела прогиба 40-50 см
• Рессоры седана второй группы - стрела прогиба 50-60 см.

12. Устанавливайте рессору на Волгу 33105 в порядке, обратном снятию. В первую очередь присоедините передний конец рессоры к кронштейну на кузове, а затем прикрепите серьгу. При установке учтите, что короткий конец рессоры должен быть направлен вперед по ходу движения автомобиля. Гайки стремянок затягивайте до момента соприкосновения фланцев обойм подушек (стрелка на фото). Резиновые втулки непосредственно перед установкой смочите в бензине и сразу же, до высыхания, вставьте в проушины.

13. Окончательно затягивайте резьбовые соединения шарниров задней подвески на автомобиле, стоящем на земле. Две гайки пальцев серьги необходимо затягивать поочередно, чтобы избежать изгиба пластин серьги.
