Снятие и установка корпуса воздушного фильтра с воздуховодом Октавия

Инструмент:

• Гаечный ключ рожковый 10 мм
• Плоскогубцы
• Отвертка плоская средняя

Детали и расходники:

• Корпуса воздушного фильтра с воздуховодом Шкода Октавия

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

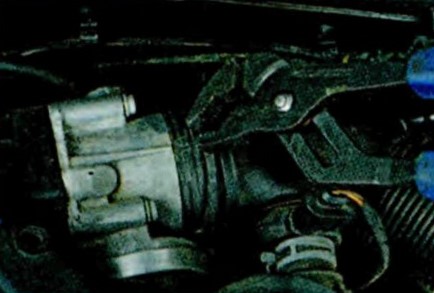

2. Плоскогубцами ослабьте хомут крепления воздуховода к корпусу дроссельного узла.

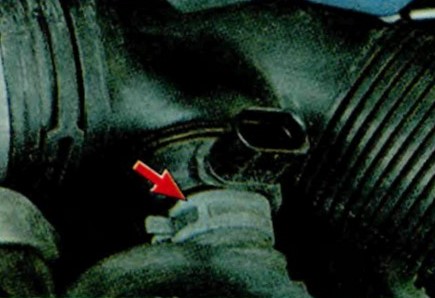

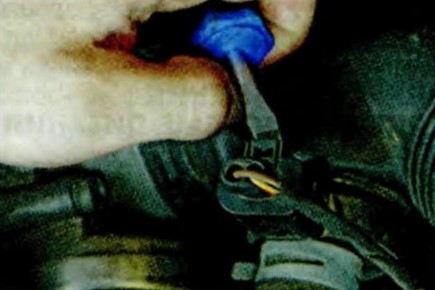

3. Отожмите отверткой фиксатор плоской отверткой.

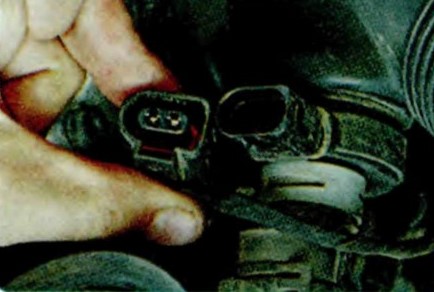

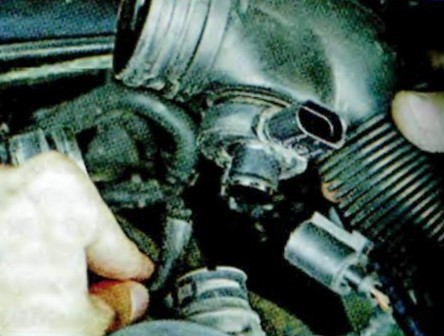

4. Отсоедините колодку от клапана системы рециркуляции отработавших газов.

5. Ослабьте хомут крепления шланга системы рециркуляции к патрубку клапана системы рециркуляции. Нужна отвертка с плоским лезвием.

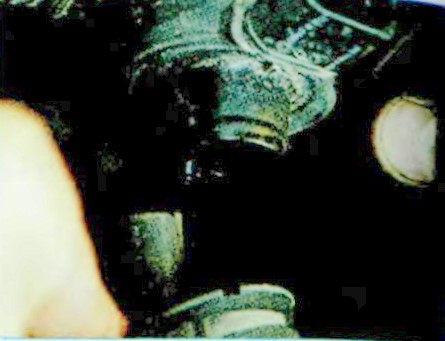

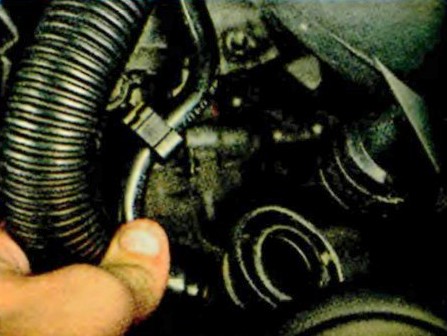

6. Отсоедините от патрубков клапана системы рециркуляции шланг системы рециркуляции и находящийся под ним вакуумный шланг.

7. Отведите воздуховод от дроссельного узла.

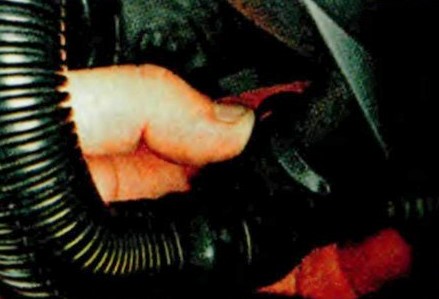

8. Пальцами сожмите фиксирующее кольцо рукава системы подачи воздуха в впускной коллектор.

9. Отсоедините рукав от патрубка воздуховода.

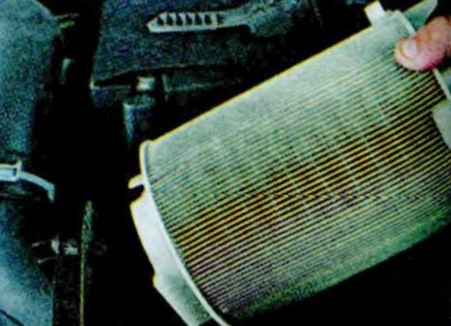

10. Снимите фильтрующий элемент воздушного фильтра.

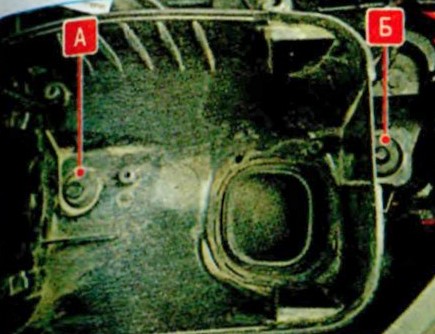

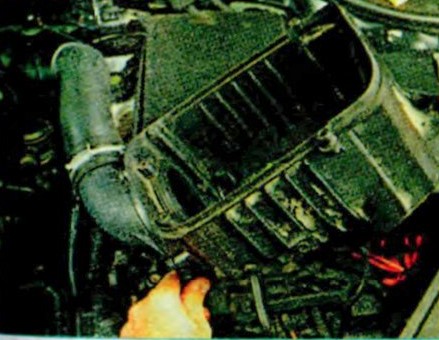

11. Потяните вверх корпус воздушного фильтра и, преодолевая упругое сопротивление резиновых фиксаторов А и Б, отсоедините его от поддона аккумуляторной батареи.

Примечание:

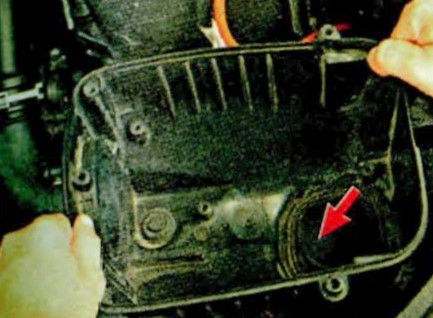

При снятии корпуса воздушного фильтра патрубок глушителя шума впуска выйдет из резинового уплотнителя в днище корпуса.

12. Извлеките корпус воздушного фильтра и соединенный с ним воздуховод из моторного отсека.

13. Установите корпус воздушного фильтра с воздуховодом в порядке, обратном снятию.
