Снятие и установка корпуса воздушного фильтра с впускным воздушным шлангом Daewoo Sens

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Отвертка плоская средняя
  • Ключ трещоточный
  • Удлинитель торцевых головок
  • Торцевая головка 8 мм
  • Торцевая головка 10 мм

Детали и расходники:

  • Сменный элемент воздушного фильтра 96182220 (при необходимости)

Фильтрующий элемент 96182220 воздушного фильтра двигателя Daewoo Sens

  • Корпус воздушного фильтра в сборе TF69Y0-1109010/96182219 (при необходимости)

Корпус воздушного фильтра в сборе TF69Y0-1109010 двигателя Daewoo Sens

  • Крышка воздушного фильтра 96182231 (при необходимости)

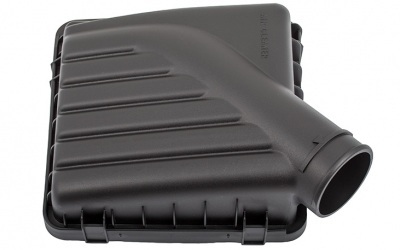

Крышка 96182231 воздушного фильтра двигателя Daewoo Sens

  • Корпус воздушного фильтра 96182232 (при необходимости)

Корпус 96182232 воздушного фильтра двигателя Daewoo Sens

  • Впускной воздушный шланг T1311-1109067 (при необходимости)

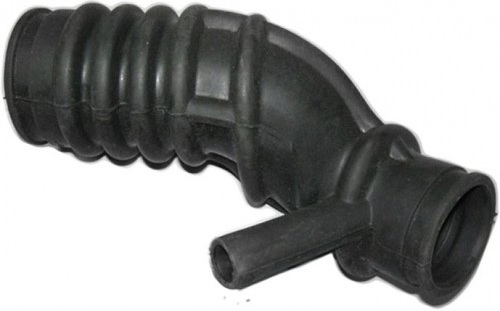

Впускной воздушный шланг T1311-1109067 двигателя Daewoo Sens

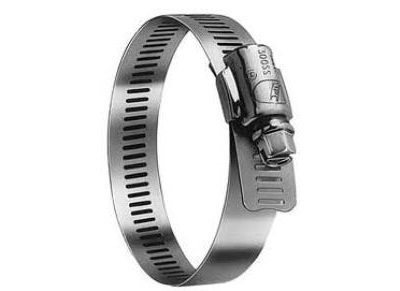

  • Хомут крепления впускного шланга к воздушному фильтру 09402-80501 (при необходимости)
  • Хомут крепления впускного шланга к дроссельной заслонке 09402-70501 (при необходимости)

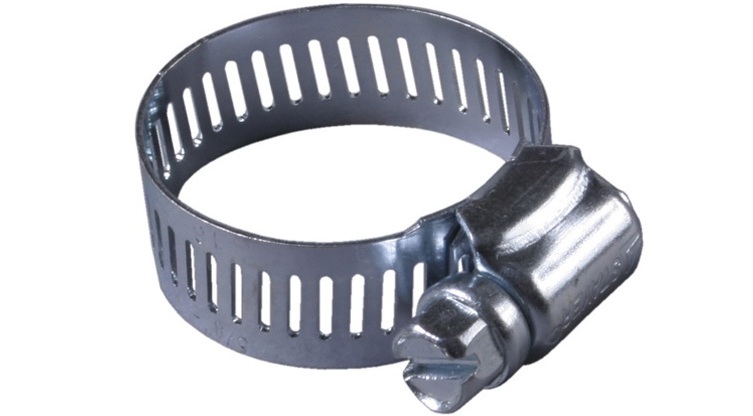

Хомут 09402-70501 крепления впускного шланга к дроссельной заслонке двигателя Daewoo Sens

  • Хомут крепления патрубка вентиляции картерных газов впускного шланга 1102-8101177 (при необходимости)

Хомут 1102-8101177 крепления патрубка вентиляции картерных газов впускного шланга двигателя Daewoo Sens

  • Ветошь

Примечание:

Снимайте фильтр воздушный Сенс с впускным шлангом для их замены в случае необходимости или для доступа к передней части двигателя (в области привода газораспределительного механизма) при выполнении ремонтных работ.

1. Извлеките фильтрующий элемент воздушного фильтра, как описано в этой статье.

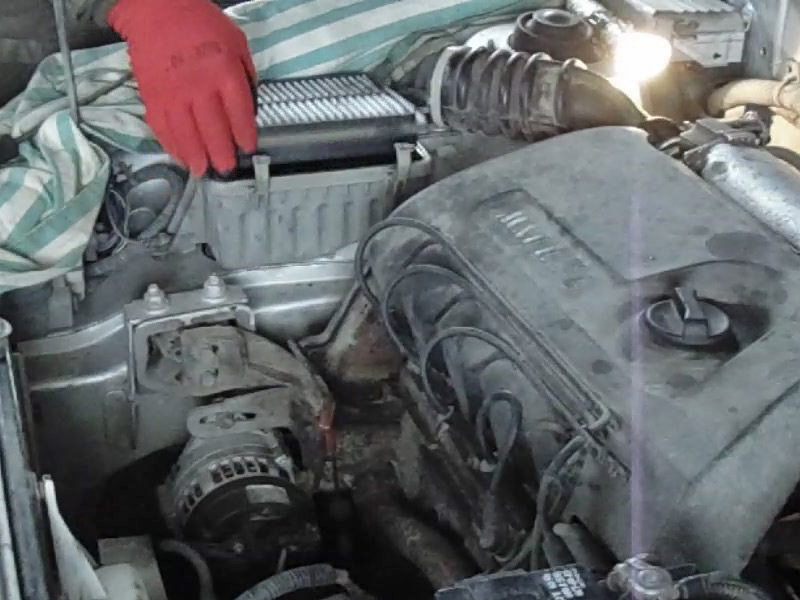

Извлечение фильтрующего элемента с корпуса воздушного фильтра двигателя Daewoo Sens

2. Плоской отверткой освободите затяжку хомута крепления воздушного шланга к патрубку крышки воздушного фильтра и снимите крышку фильтра.

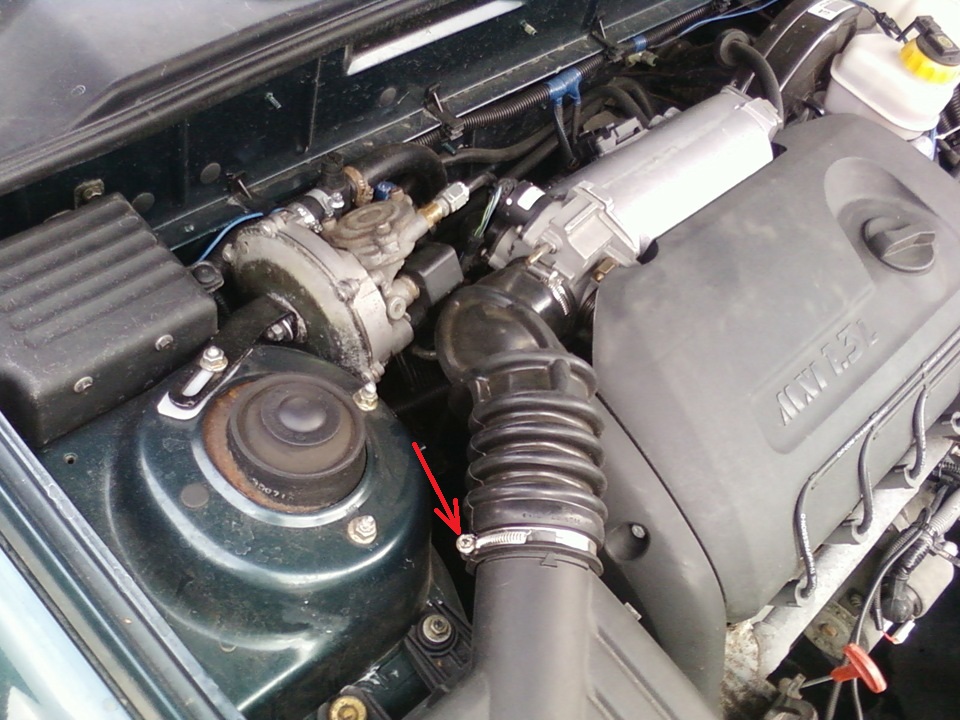

Размещение винта хомута крепления впускного воздушного шланга к патрубку крышки воздушного фильтра двигателя Daewoo Sens

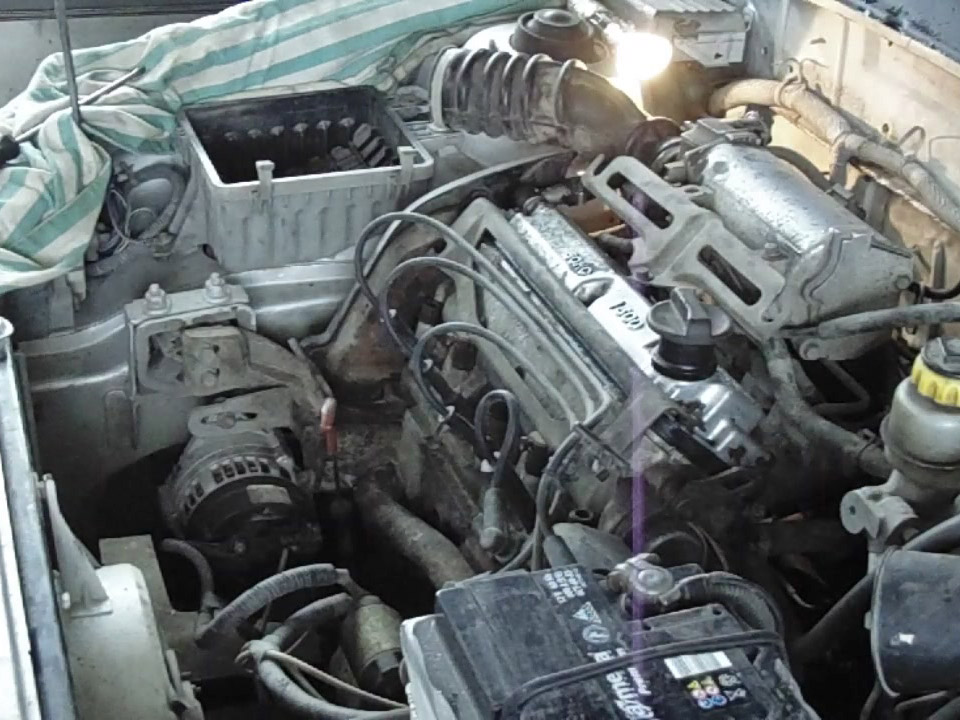

Двигатель со снятой верхней частью (крышкою) корпуса воздушного фильтра двигателя Daewoo Sens

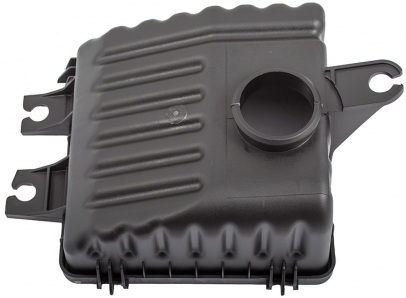

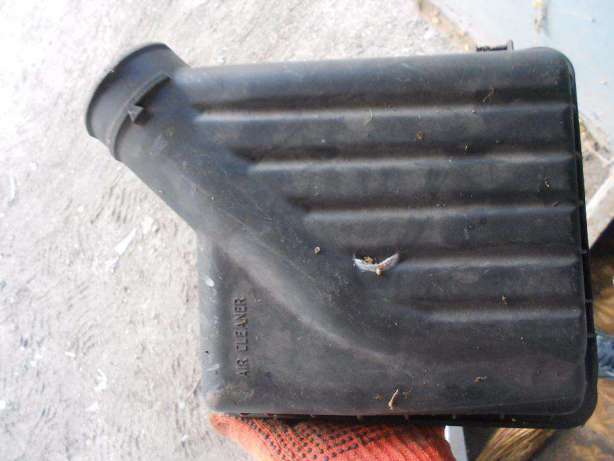

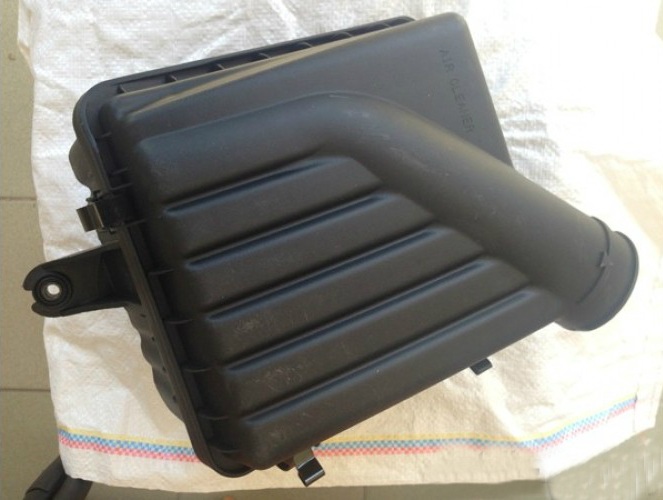

Снятая крышка (верхняя часть корпуса) воздушного фильтра двигателя Daewoo Sens

Примечание:

При выполнении ремонтных работ двигателя можно не ослаблять затяжку хомута крепления воздушного шланга к патрубку крышки воздушного фильтра, а снимать их в сборе.

3. Снимите декоративный кожух двигателя, как описано здесь.

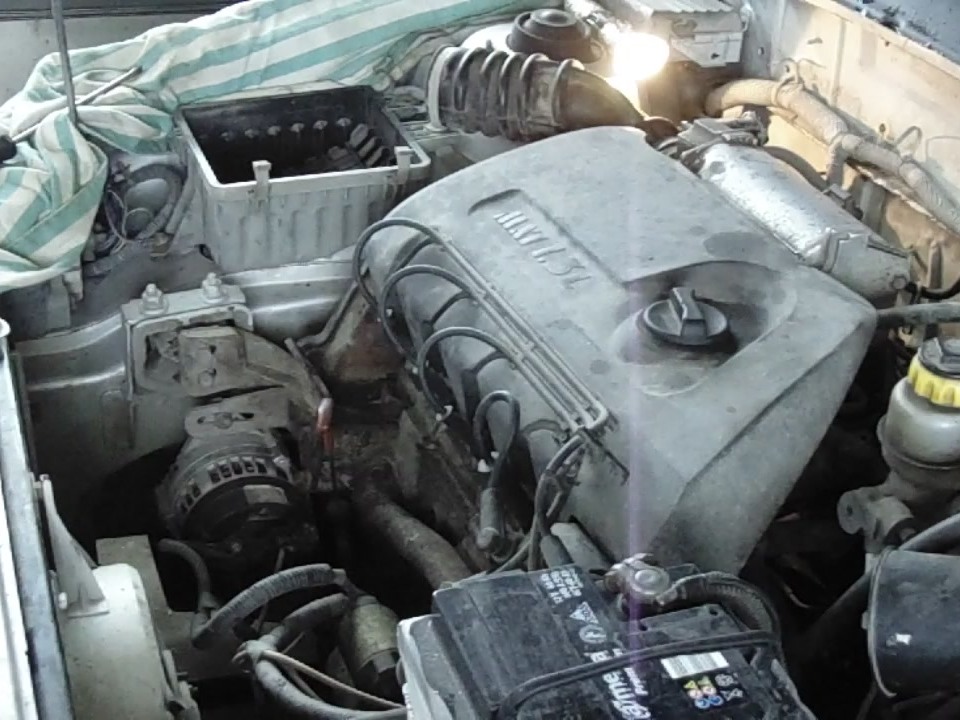

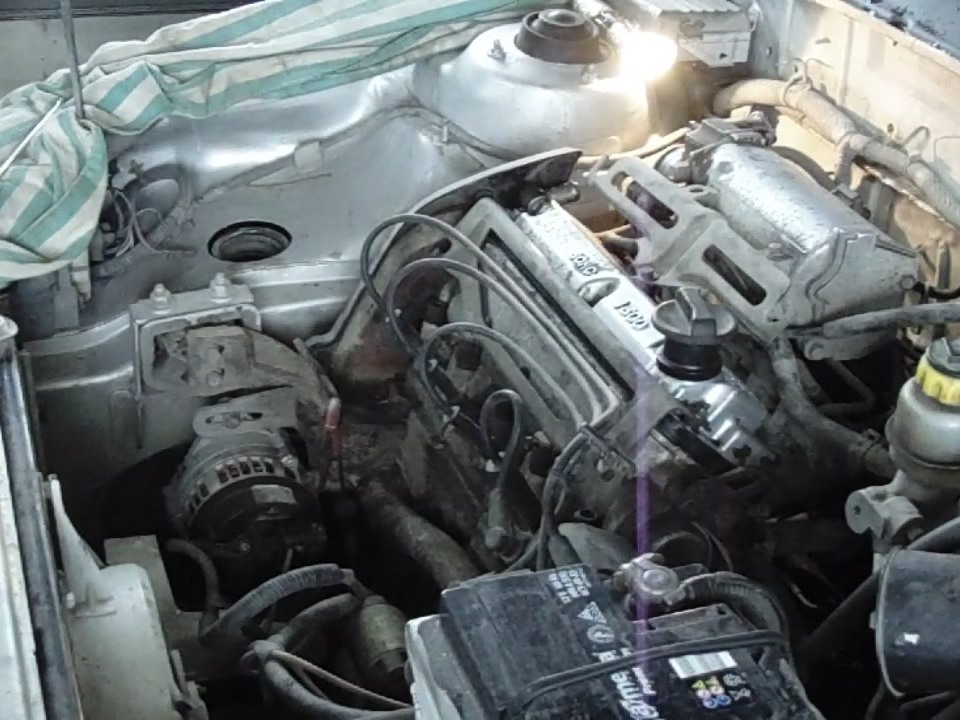

Двигатель со снятым декоративным кожухом Daewoo Sens

4. Снимите впускной воздушный шланг с корпуса дроссельной заслонки, а его патрубок отбора картерных газов – со штуцера маслоотражателя, предварительно ослабив хомуты с помощью отвертки. Затем извлеките шланг впускного коллектора из моторного отсека.

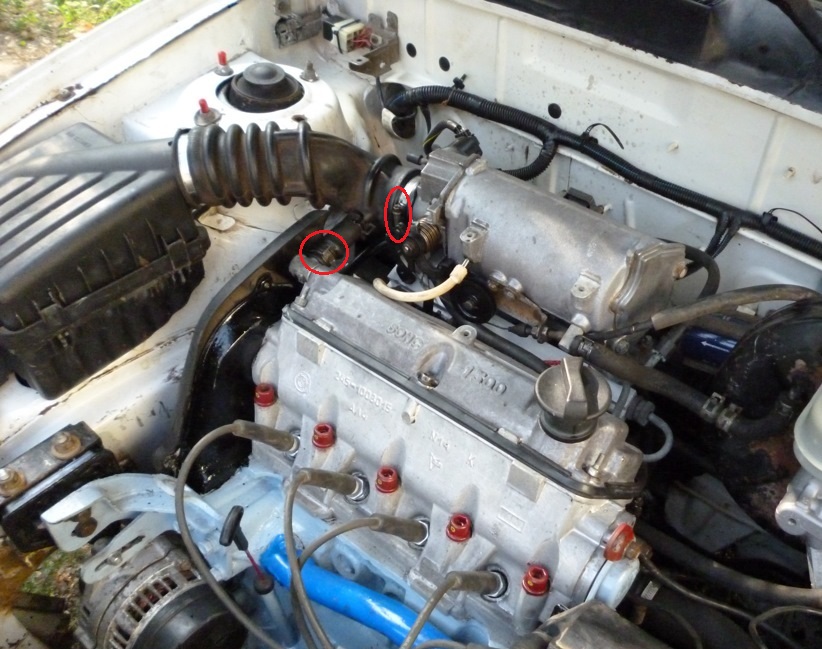

Размещение хомутов крепления впускного воздушного шланга к дроссельному узлу и патрубка картерных газов к штуцеру маслоотражателя двигателя Daewoo Sens

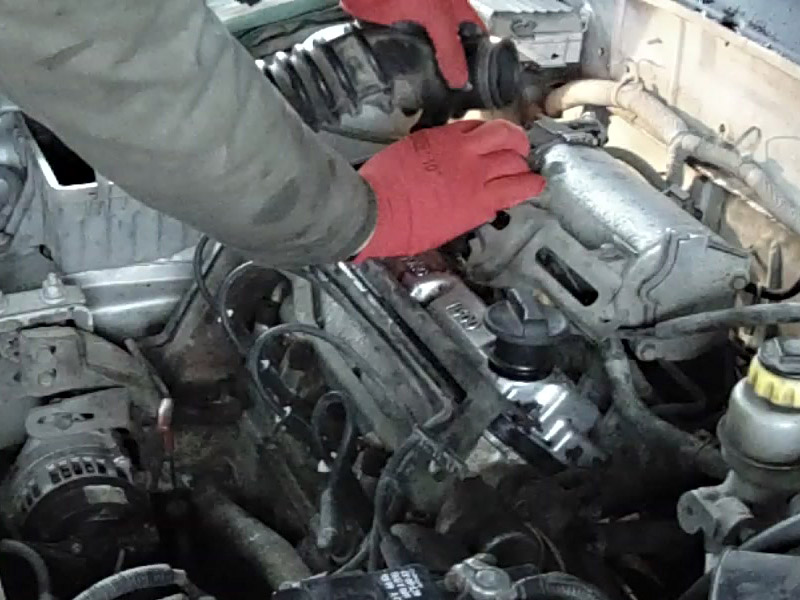

Снятие впускного воздушного шланга с дроссельного узла двигателя Daewoo Sens

5. Корпус воздушного фильтра крепится к кузову с помощью трех кронштейнов – одного спереди (крепление с помощью болта) и двух сзади (крепление с помощью болта и гайки). Перед тем, как снять корпус воздушного фильтра, отверните болты и гайку крепления переднего и заднего кронштейнов корпуса к кузову и снимите их.

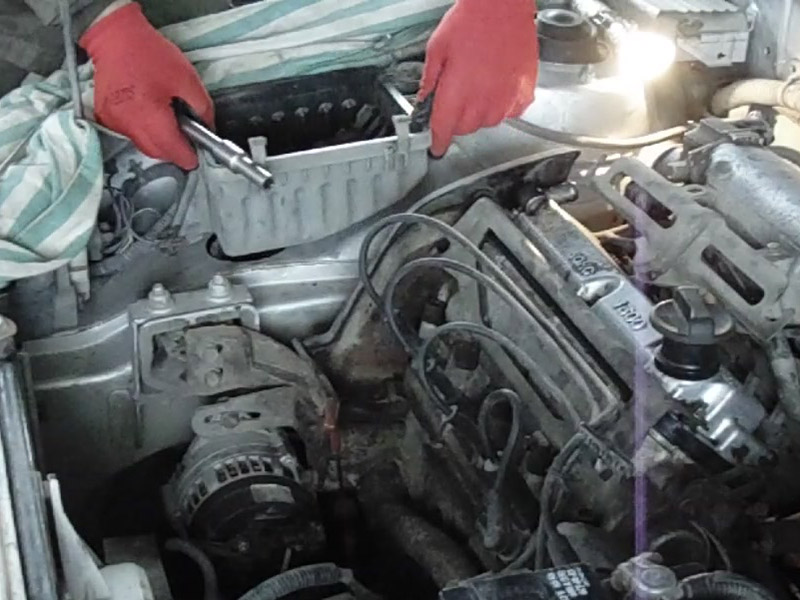

Отворачивание болта крепления переднего кронштейна корпуса воздушного фильтра двигателя Daewoo Sens

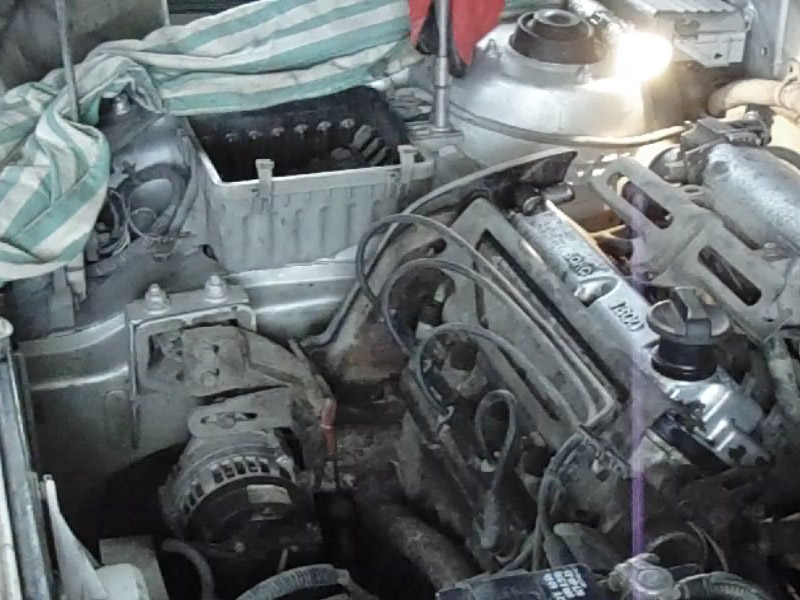

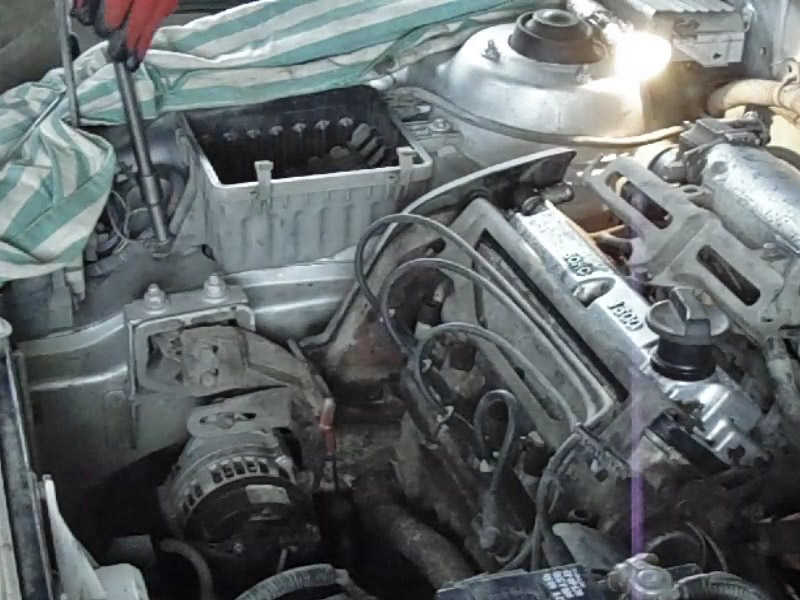

Отворачивание гайки крепления заднего кронштейна корпуса воздушного фильтра двигателя Daewoo Sens

6. Теперь снимите корпус воздушного фильтра из моторного отсека.

Снятие нижней части корпуса воздушного фильтра из моторного отсека Daewoo Sens

Двигатель со снятым впускным коллектором Daewoo Sens

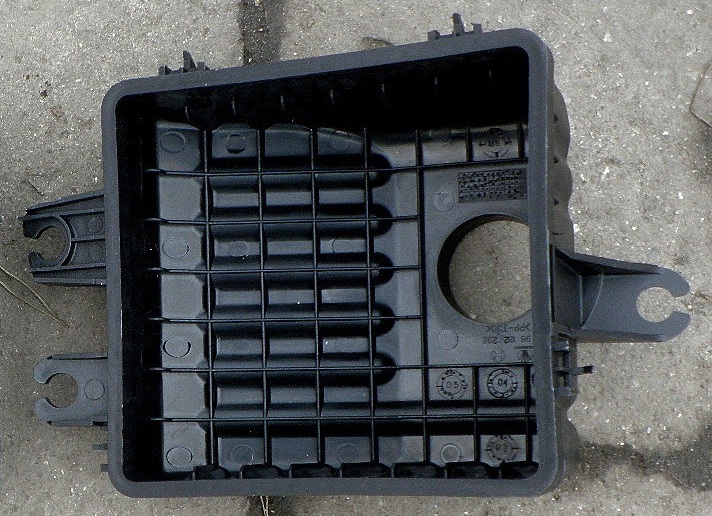

Снятая нижняя часть корпуса воздушного фильтра двигателя Daewoo Sens

7. Установку производите в последовательности, обратной снятию.

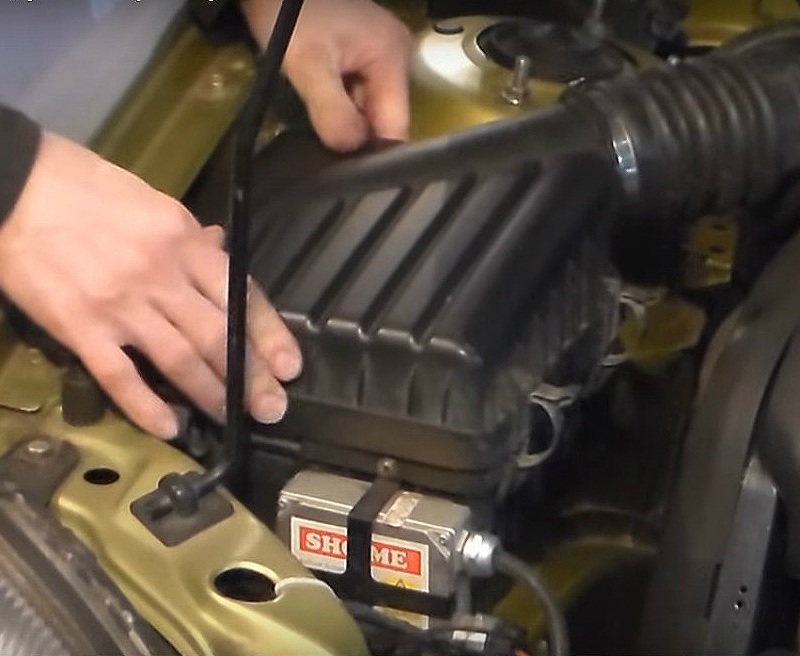

Установка крышки воздушного фильтра двигателя Daewoo Sens

Примечание:

Проверьте отсутствие повреждений снятых деталей и замените их в случае необходимости. При необходимости, можно заменить корпус воздушного фильтра или необходимую его часть (сверху статьи в деталях указано оба варианта).

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
