Снятие и установка масляного насоса двигателя 6B31 Mitsubishi Outlander XL 2007 - 2012

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Яма/Эстакада
Не обозначено
Автосервисы рядом

Инструменты:

  • Ключ трещоточный
  • Удлинитель (с карданчиком)
  • Головка на 10 мм
  • Головка на 12 мм
  • Головка на 14 мм (выпуск до 06.2008)
  • Головка на 17 мм
  • ​Гаечный ключ накидной прямой на 17 мм
  • Гаечный ключ накидной прямой на 19 мм
  • Шестигранный ключ на 6 мм
  • Динамометрический ключ
  • Вороток под торцевую насадку
  • Насадка на вороток на 22 мм
  • Отвертка плоская средняя
  • Отвертка крестовая средняя
  • Щетка металлическая
  • Кисть флейцевая​
  • Воронка
  • Съемник масляного поддона MD998727
  • Шестигранный спецключ для фиксации натяжного механизма (или штифт)
  • Шестигранный спецключ для фиксации натяжного механизма (или штифт d=2 мм)
  • Инструмент для фиксации шкива коленчатого вала (вильчатый держатель MB990767 и спецболты и MD998719)
  • Ключ для отворачивания масляного фильтра (MB991396, MB991828 или аналогичный) или цепной ключ (при необходимости)
  • Молоток средний
  • Нож (или скребок)
  • Домкрат винтовой
  • Балонный ключ
  • Опора регулируемая (или подъемное устройство)
  • Маркер
  • Противооткатный упор (башмак)
  • Тиски слесарные
  • Штангенциркуль
  • Компрессор
  • Пневмопистолет для обдувки
  • Оправка MD998382
  • Молоток средний

Детали и расходники:

  • Масляный насос двигателя 1211A033 / 1211A142 (при необходимости)

Масляный насос двигателя 1211A142 двигателя 6B31 Mitsubishi Outlander XL

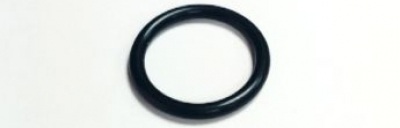

  • Уплотнительное кольцо канала масляного насоса 1211A034 - 3 шт.

Уплотнительное кольцо 1211A034 канала масляного насоса двигателя 6B31 Mitsubishi Outlander XL

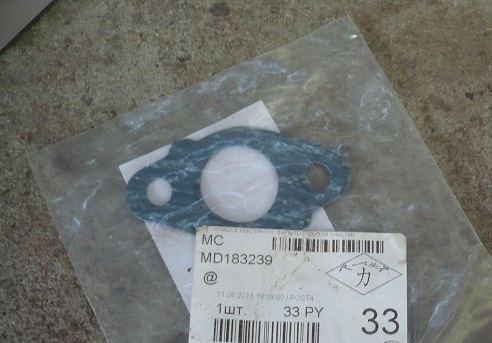

  • Уплотнительная прокладка маслозаборника MD183239

Уплотнительная прокладка MD183239 маслозаборника насоса двигателя 6B31 Mitsubishi Outlander XL

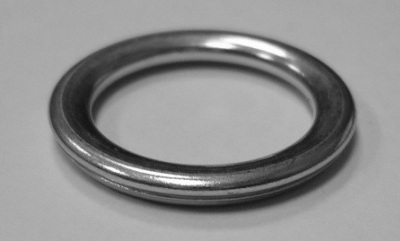

  • Уплотнительная прокладка сливной пробки поддона двигателя MD050317

Уплотнительная прокладка MD050317 сливной пробки поддона двигателя 6B31 Mitsubishi Outlander XL

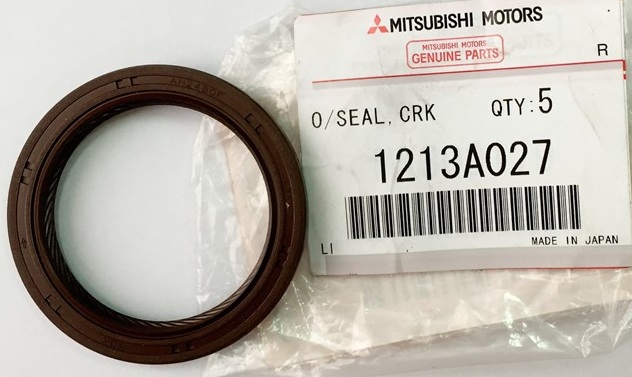

  • Сальник коленчатого вала передний 1052A768 / 1213A027

Передний сальник 1213A027 коленчатого вала двигателя 6B31 Mitsubishi Outlander XL

  • Ремень привода газораспределительного механизма 1145A034 (при необходимости)
  • Натяжитель ремня привода газораспределительного механизма 1145A055 (при необходимости)
  • Натяжной ролик ремня привода газораспределительного механизма 1145A042 (при необходимости)
  • Ремень привода вспомогательных агрегатов 1340A132 (при необходимости)
  • Ремень привода насоса гидроусилителя рулевого управления 4451A083 (выпуск до 06.2008, при необходимости)
  • Ремень привода насоса гидроусилителя рулевого управления (4451A083) с приспособлением для установки ремня 4451A086 (выпуск с 07.2008, при необходимости)
  • Шкив коленчатого вала 1104A044 (при необходимости)
  • Масляный фильтр MD360935 / MD365876 / MD332687 (при необходимости)

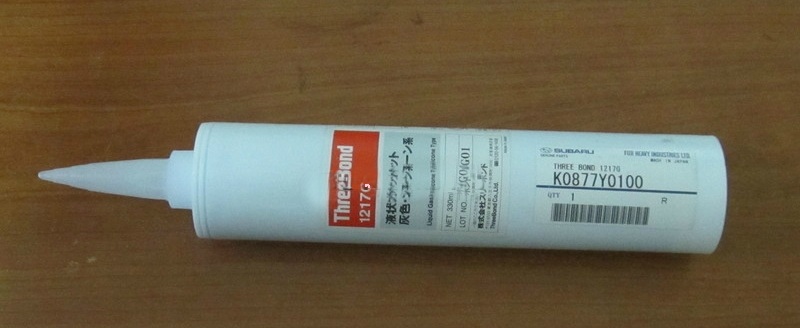

  • Герметик Loctite 5900 или 5970, Three Bond 1217G (1000А923)

Герметик ThreeBond 1217G для герметизации соединений двигателя 6B31 Mitsubishi Outlander XL

  • Деревянный брусок (при необходимости)
  • Емкость техническая
  • Очиститель (или растворитель)
  • Обезжириватель
  • Моторное масло
  • Консистентная смазка
  • Ветошь

Примечание:

Масляный насос снимают для ремонта при снижении его подачи, вызывающей постоянное падение давления масла в системе смазки двигателя, и при подтекании масла через уплотнительную прокладку.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Размещение минусовой клеммы аккумуляторной батареи двигателя 6B31 Mitsubishi Outlander XL

2. Слейте масло из масляного картера двигателя, как описано здесь.

Размещение сливной пробки в поддоне двигателя 6B31 Mitsubishi Outlander XL

3. Снимите поддон масляного картера, как описано в этой статье.

Снятый поддон масляного картера двигателя 6B31 Mitsubishi Outlander XL

4. Затем снимите ремень привода газораспределительного механизма и натяжной ролик, как описано здесь.

Ремень привода газораспределительного механизма двигателя 6B31 Mitsubishi Outlander XL

Примечание:

Если при выполнении ремонтных работ ремень привода газораспределительного механизма снимается не для замены, то пометьте стрелкой направление движения ремня при работе двигателя.​

Нанесение маркером метки направления вращения ремня привода газораспределительного механизма двигателя 6B31 Mitsubishi Outlander XL

После снятия ремня привода газораспределительного механизма запрещается проворачивать коленчатый и распределительные валы, так как поршни могут повредить клапаны.

5. Головкой на 10 мм выверните одинадцать болтов крепления картера блока цилиндров: сначала два болта А (см. рисунок ниже), а потом девять остальных.

Размещение болтов крепления картера блока цилиндров двигателя 6B31 Mitsubishi Outlander XL

Снятый картер блока цилиндров двигателя 6B31 Mitsubishi Outlander XL

6. Снимите зубчатый шкив коленвала Митсубиси Аутлендер ХЛ.

Размещение зубчатого шкива коленчатого вала двигателя 6B31 Mitsubishi Outlander XL

Снятый зубчатый шкив коленчатого вала двигателя 6B31 Mitsubishi Outlander XL

7. Выверните болты крепления и снимите масляный насос с маслозаборником.

Размещение болтов крепления масляного насоса двигателя 6B31 Mitsubishi Outlander XL

8. Отверните два болта и снимите маслозаборник с уплотнительной прокладкой.

Размещение болтов крепления маслозаборника к масляному насосу двигателя 6B31 Mitsubishi Outlander XL

Снятый маслозаборник насоса двигателя 6B31 Mitsubishi Outlander XL

9. Снимите с помощью отвертки три уплотнительных кольца масляных каналов (синие овалы на фото) с насоса и очистите привалочные поверхности блока цилиндров и корпуса насоса (красная стрелка) от остатков старой прокладки.

Размещение уплотнительных колец и привалочной поверхности масляного насоса двигателя 6B31 Mitsubishi Outlander XL

10. Перед тем, как установить масляный насос, продуйте сжатым воздухом его каналы.

11. Также для герметичности масляных магистралей, необходима замена прокладки масляного насоса (трех колец). Поэтому, аккуратно установите новые уплотнительные кольца масляных каналов со стороны привалочной поверхности насоса.

Установленные новые уплотнительные кольца масляных каналов в насос двигателя 6B31 Mitsubishi Outlander XL

12. Перед установкой заполните полость масляного насоса консистентной смазкой для обеспечения всасывания масла из масляного картера при первом пуске двигателя.

13. Нанесите герметик на привалочную плоскость насоса диаметром смужки 2,0 ± 0,5 мм, как указано на рисунке ниже.

Правильность нанесения герметика на привалочную поверхность масляного насоса двигателя 6B31 Mitsubishi Outlander XL

14. Установите масляный насос Митсубиси Аутлендер ХЛ в порядке, обратном снятию, и затяните болты его крепления равномерно крест-накрест моментом 23 ± 6 Н·м.

15. Нанесите небольшое количество моторного масла на рабочую кромку сальника по всей его окружности.

Размещение рабочей кромки переднего сальника коленчатого вала двигателя 6B31 Mitsubishi Outlander XL

16. Постукивая по оправке (MD998382), установите сальник коленчатого вала в корпус масляного насоса.

Запрессовка переднего сальника коленчатого вала в корпус масляного насоса двигателя 6B31 Mitsubishi Outlander XL

Установленный передний сальник коленчатого вала в корпус масляного насоса двигателя 6B31 Mitsubishi Outlander XL

17. Подсоедините маслозаборник с новой прокладкой к масляному насосу, затянув болты его крепления моментом 20 ± 5 Н·м.

18. Нанесите герметик толщиной 2,5 ± 0,5 мм на привалочную поверхность картера (см. первый рисунок ниже) и установите его на блок цилиндров, затянув болты крепления моментом 10 ± 2 Н·м в последовательности, указанной ниже.

Правильность нанесения герметика на привалочную поверхность картера двигателя 6B31 Mitsubishi Outlander XL

Последовательность затяжки болтов крепления кратера двигателя 6B31 Mitsubishi Outlander XL

Примечание:

Установите на блок цилиндров Митсубиси картер в течение 15 минут после нанесения герметика.
После установки картера подождите не менее часа перед заливкой масла и/или запуском двигателя.

19. Установите поддон на картер, как описано здесь.

20. Установите ремень привода газораспределительного механизма и все остальные снятые детали в последовательности, обратной снятию.

Установленный ремень привода газораспределительного механизма на двигатель 6B31 Mitsubishi Outlander XL

21. Залейте масло в систему смазки двигателя, как описано в этой статье.

Размещение маслозаливной горловины двигателя 6B31 Mitsubishi Outlander XL

Примечание:

После установки нового или отремонтированного масляного насоса рекомендуем заменить масляный фильтр и масло в двигателе.
