Система охлаждения двигателей 4B12 и 4B11. Схема Mitsubishi Outlander XL 2007 - 2012

Примечание:

Ниже приведена электрическая схема Митсубиси Аутлендер ХЛ системы охлаждения двигателей 4B12 и 4B11 для понимания функциональности отдельных элементов системы и их взаимосвязи.

1. Схема работы системы охлаждения двигателей 4B12 и 4B11 Митсубиси Аутлендер ХЛ:

1, 7 – предохранитель;

2 – реле вентилятора кондиционера;

3 – электродвигатель вентилятора кондиционера;

4 – электронный блок управления ETACS;

5 – реле управления вентилятором;

6 – электродвигатель вентилятора радиатора;

8 – реле вентилятора радиатора.

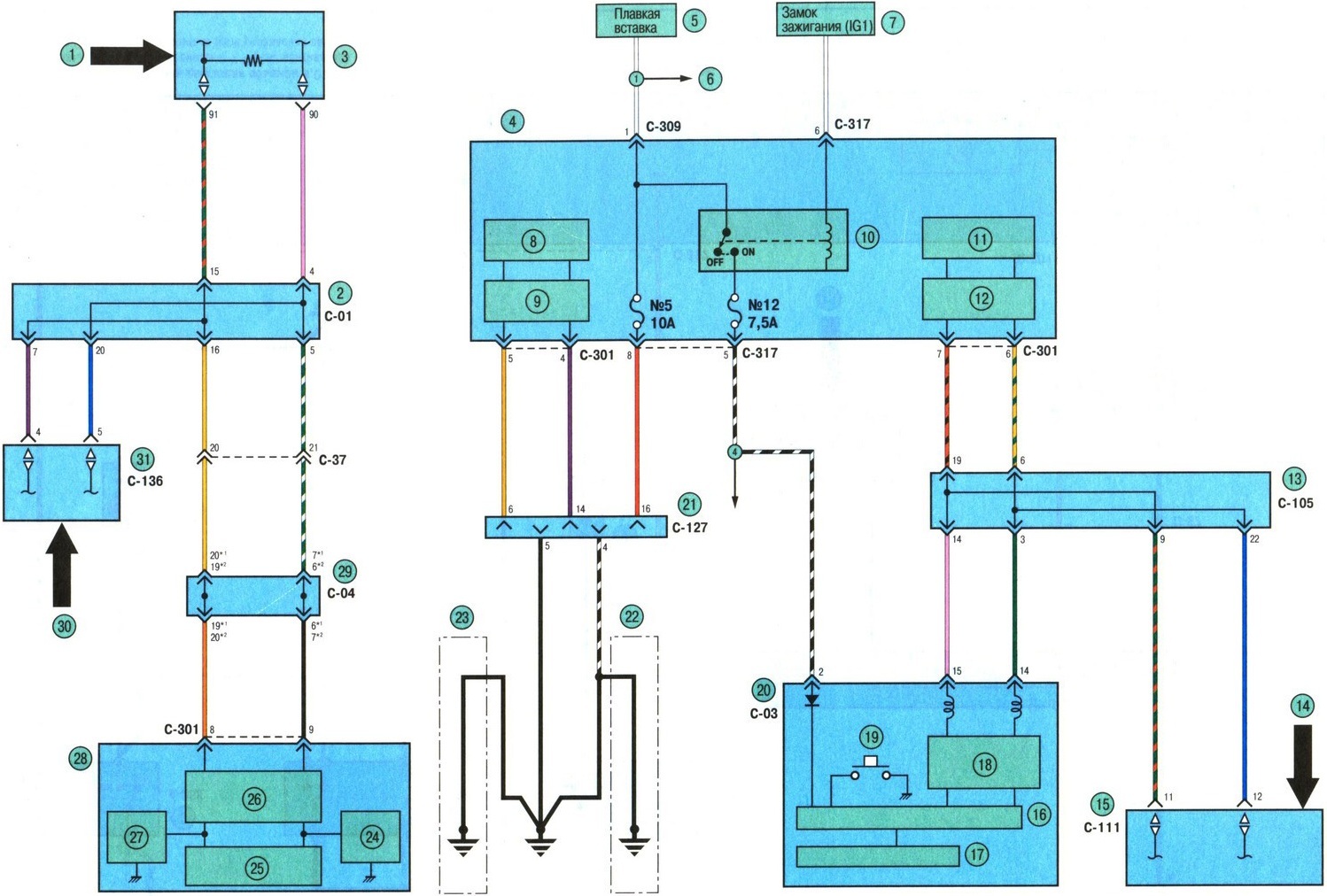

2. Схема работы системы охлаждения двигателей 4B12 и 4B11 Митсубиси Аутлендер ХЛ:

1 – входной сигнал (датчик температуры охлаждающей жидкости);

2 – разъем CAN 3;

3 – электронный блок управления двигателем;

4 – электронный блок управления ETACS;

5 – предохранитель;

6 – к распределительной системе;

7 – замок зажигания;

8, 11 – пусковая цепь;

9, 12 – цепь сопряжения;

10 – реле замка зажигания;

13 – разъем CAN 1;

14 – переключатель кондиционера;

15 – блок управления системой кондиционирования и вентиляции;

16 – модуль процессора;

17 – жидкокристаллический дисплей;

18 – цепь линии передачи;

19 – реостат;

20 – комбинация приборов;

21 – диагностический разъем;

22 – цепь для автомобилей с левым расположением руля;

23 – цепь для автомобилей с правым расположением руля;

24, 27 – аналоговая цепь сопряжения;

25 – пусковая цепь;

26 – цепь сопряжения;

28 – электронный блок управления ETACS;

29 – разъем CAN 2;

30 – входной сигнал (датчик частоты вращения вторичного вала коробки передач);

31 – электронный блок управления бесступенчатым вариатором CVT.

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту Mitsubishi Outlender XL, Peugeot 4007, Citroen C-Crosser
