Снятие и установка монтажных блоков Mitsubishi Outlander 2007 - 2010, XL

Вам потребуется ключ «на 10».

В связи с большим количеством проводов, присоединяемых к монтажным блокам, и потребностью в специальной карте их расположения работу по снятию и установке монтажных блоков проводите на специализированной станции технического обслуживания. В данном подразделе описано лишь снятие и установка блока предохранителей, прикрепленного к клемме «плюс» аккумуляторной батареи.

1. Откройте капот и установите его на упор.

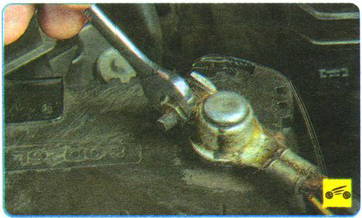

2. Ослабьте затяжку гайки стяжного болта наконечника...

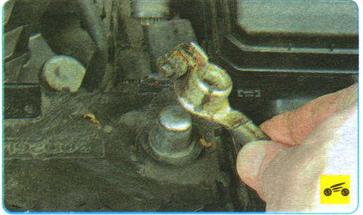

3. ...и отсоедините провод от клеммы «минус» аккумуляторной батареи.

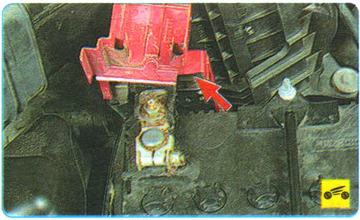

4. Откиньте защитную крышку...

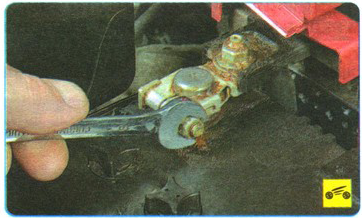

5. ...ослабьте затяжку гайки стяжного болта наконечника...

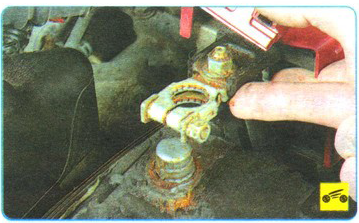

6. ...и отсоедините провод от клеммы «плюс» аккумуляторной батареи.

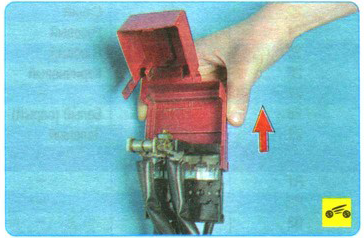

7. Снимите защитную крышку, потянув ее вверх.

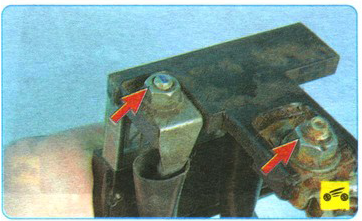

8. Отверните две верхние...

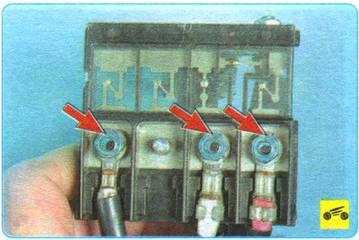

9. ...и три нижние гайки крепления силовых проводов и снимите блок предохранителей.

10. Установите блок предохранителей в порядке, обратном снятию.

Источник: Руководство по эксплуатации издательства "Третий Рим"
