Замена передней противотуманной фары или стекла Mitsubishi Outlander XL 2007 - 2012

Инструменты:

• Мини-мойка
• Отвертка плоская средняя
• Отвертка крестовая средняя
• Ключ трещоточный
• Головка 10 мм
• Круглогубцы изогнутые
• Нож

Детали и расходники:

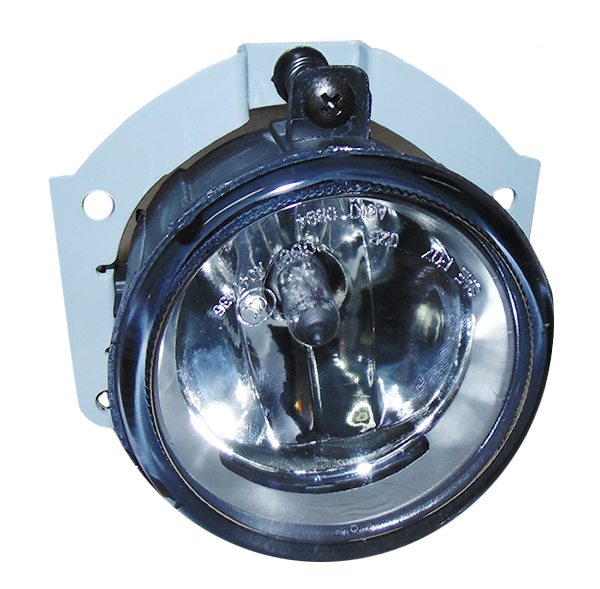

• Передняя противотуманная фара в сборе с лампочкой для автомобилей выпуска до 08.2009 (MN142091/8321A285, при необходимости)

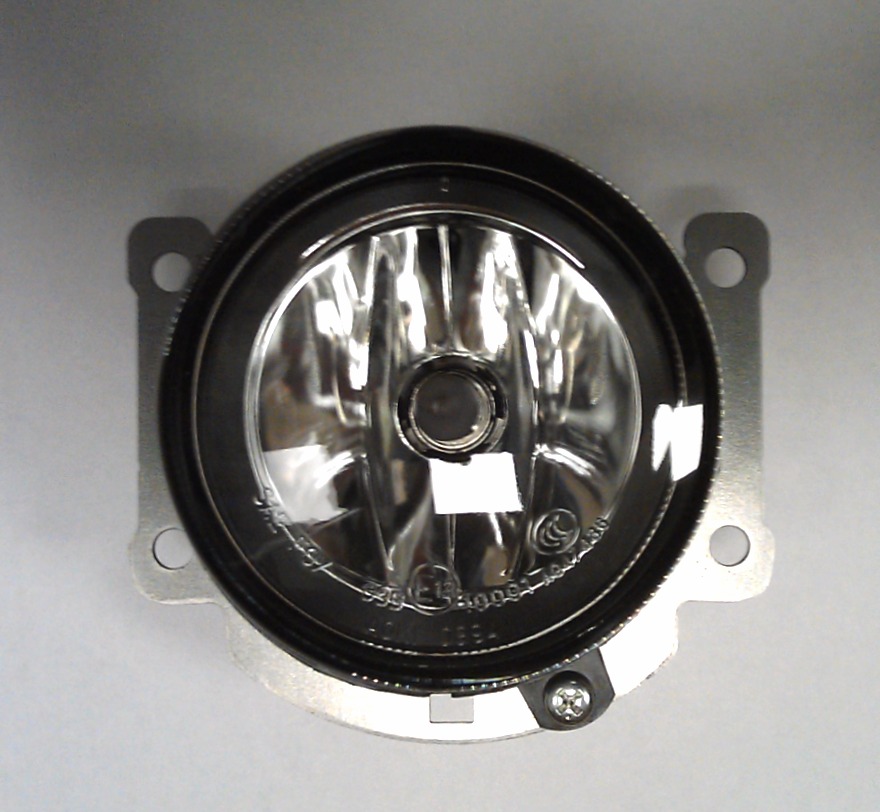

• Передняя противотуманная фара в сборе с лампочкой для автомобилей выпуска с 09.2009 с двигателями 4B11/4B12 (8321A353/8321A466, при необходимости)

• Передняя противотуманная фара в сборе с лампочкой для автомобилей выпуска с 09.2009 с двигателем 6B31 (8321A354/8321A467, при необходимости)

• Передняя противотуманная фара для автомобилей выпуска до 08.2009 (8321A034/8321A286, при необходимости)
• Передняя противотуманная фара для автомобилей выпуска с 09.2009 с двигателями 4B11/4B12 (8321A370/8321A482, при необходимости)
• Передняя противотуманная фара для автомобилей выпуска с 09.2009 с двигателем 6B31 (8321A371/8321A483, при необходимости)

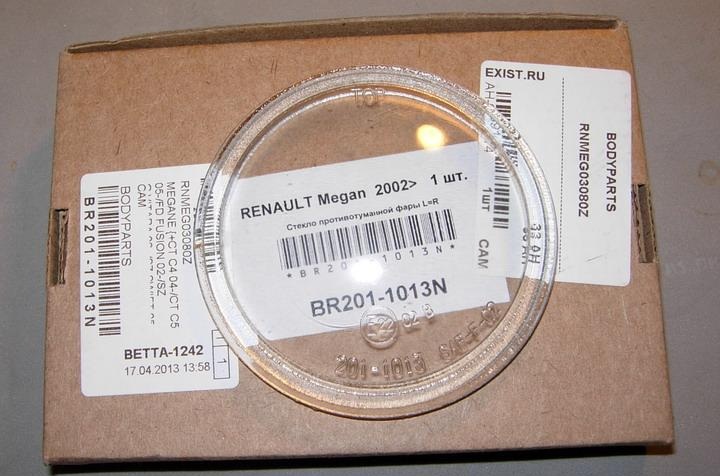

• Стекло передней противотуманной фары BR201-1013N/RNMEG03-080-Z (при необходимости)

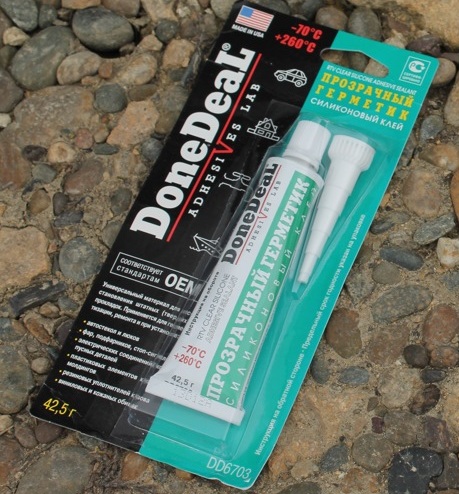

• Герметик (прозрачного или черного цвета)

• Обезжириватель
• Ветошь

Примечание:

Замена противотуманной фары необходима при ее повреждении во время движения.

Замена передней противотуманной фары

1. Снимите передний бампер, как описано в этой статье.

Примечание:

В более поздних версиях выпуска (с 09.2009) нет необходимости снимать бампер, потому что крепление противотуманных фар осуществляется снаружи. Необходимо лишь снять обрамление фары, отвернув его против часовой стрелки на несколько градусов, а дальше проделать пункты 2-3 в обратной последовательности. Более детально снятие ПТФ новых версий описано в подразделе замены стекла.

2. Нажмите на фиксатор колодки жгута проводов передней противотуманной фары и отсоедините колодку от разъема цоколя лампы.

3. Выверните четыре (три, в зависимости от выпуска) винта крепления противотуманной фары к кронштейну переднего бампера.

4. Отведите в сторону жгут проводов питания противотуманной фары и выньте ее с бампера.

5. Установите новую противотуманную фару в бампер.

Примечание:

В случае повреждения также лампы замените фару в сборе с лампой.
Маркировка фары нанесена на ее задней части, возле цоколя.

6. Установите бампер на место в последовательности, обратной снятию.

Замена стекла передней противотуманной фары

Примечание:

Стекло противотуманной фары подвержено сильному нагреву и может лопнуть при попадании на него снега или холодных брызг. В таком случае необходима замена стекол ПТФ, но оригинальные каталоги Mitsubishi предлагают заменять ПТФ целиком, а цена на неё велика.
Поэтому, если нет повреждения корпуса противотуманной фары, можно заменить только ее стекло.
Замена стекла противотуманной фары показана на автомобиле выпуска с 09.2009.

1.1. (выпуск до 08.2009) Снимите противотуманную фару, как описано выше.

1.2. (выпуск с 09.2009) Отверните против часовой стрелки на несколько градусов обрамление противотуманной фары и снимите его.

2. (выпуск с 09.2009) Отверните три винта крепления фары.

3. (выпуск с 09.2009) Извлеките противотуманную фару из переднего бампера и отсоедините колоду проводов от разъема цоколя лампы. Отсоедините колодку проводов и снимите лампу, повернув ее против часовой стрелки примерно на 45°.

4. С помощью отвертки снимите разбитое стекло ПТФ.

5. Очистите канавку противотуманной фары от остатков старого герметика.

6. На новом стекле на ободке есть выступ, который расположен сбоку (обратите внимание на надпись "TOP" – это верх). На родном стекле выступ был снизу. В этом и есть отличие от родного стекла. В корпусе противотуманной фары сбоку ножом вырежьте выемку под этот выступ.

7. Далее обезжирьте канавку ПТФ и стекло, протрите отражатель ПТФ и стекло изнутри так, чтобы не осталось грязи и разводов.

8. Нанесите герметик в канавку фары.

9. Установите стекло на место и плотно прижмите.

Примечание:

Покупайте черный или бесцветный герметик, потому что, например, синий будет очень видно после установки стекла.

Можно вставить лампу внутрь бампера, включить ее и подержать под температурой – засохнет быстрее.

10. Соберите все в последовательности, обратной снятию.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
