Замена контактной группы выключателя (замка) зажигания Mitsubishi Outlander 2007 - 2010, XL

Вам потребуются: отвертка с крестообразным лезвием, сверло, электродрель или зубило с молотком, пассатижи (лучше сварочный зажим), а также весь комплект инструментов, необходимых для снятия и установки рулевого колеса (см. «Снятие и установка рулевого колеса»).

Выключатель (замок) зажигания, установленный на рулевой колонке, закреплен двумя болтами с самосрезающимися головками, поэтому для его замены необходимо удалить болты зубилом или высверлить электродрелью.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите рулевое колесо (см. «Снятие и установка рулевого колеса»).

3. Снимите кожух рулевой колонки.

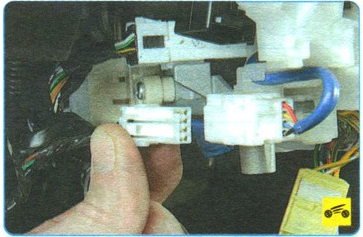

4. Отсоедините колодку жгута проводов от контактной группы выключателя (замка) зажигания.

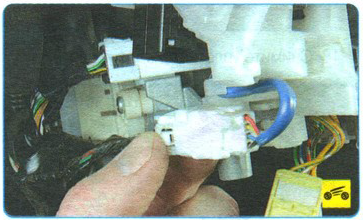

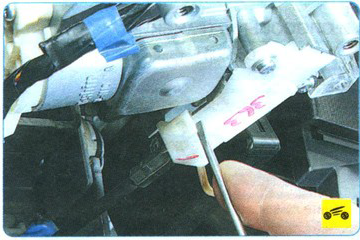

5. Сожмите фиксатор крепления...

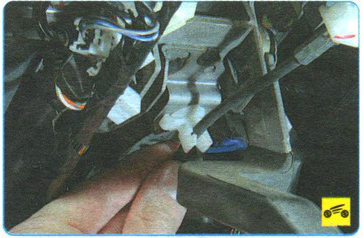

6. ...и отсоедините колодку жгута проводов от датчика блокировки ключа в выключателе (замке) зажигания.

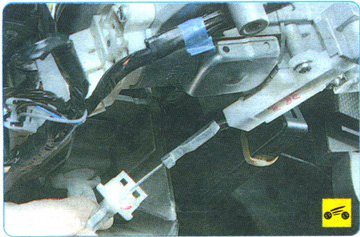

7. На автомобиле с автоматической коробкой передач выведите из держателя оплетку троса системы блокировки ключа в выключателе (замке) зажигания.

8. Отожмите два фиксатора...

9. ...и извлеките наконечник троса из держателя на выключателе (замке) зажигания.

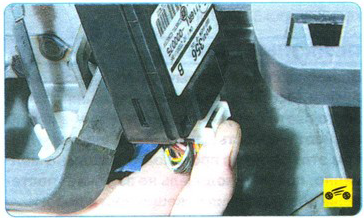

10. Нажмите на фиксатор...

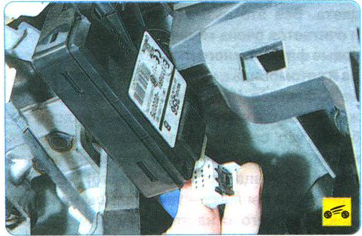

11. ...и отсоедините колодку жгута проводов от модуля антенны системы дистанционного управления замками дверей и пуском двигателя.

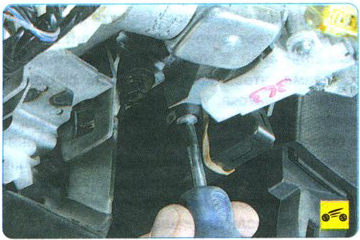

12. Выверните винт крепления..

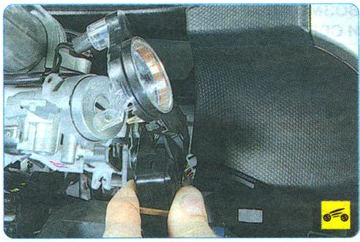

13. ...и снимите модуль антенны иммобилизатора...

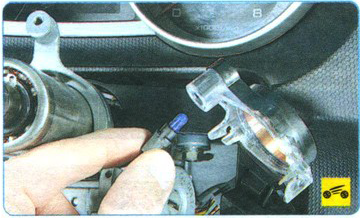

14. ...для чего извлеките из модуля патрон с лампой подсветки замка зажигания.

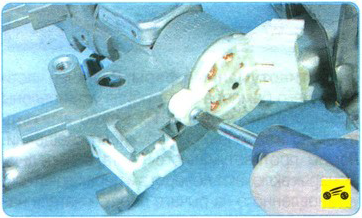

15. Выверните винт крепления контактной группы (для наглядности показано на снятой рулевой колонке)...

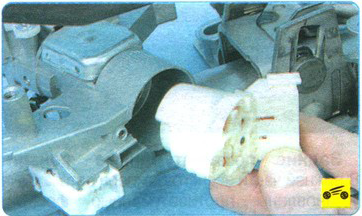

16. ...и снимите контактную группу.

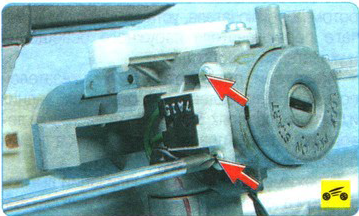

17. Для снятия датчика напоминания об оставленном ключе в замке зажигания выверните два винта (для наглядности показано на снятой рулевой колонке)...

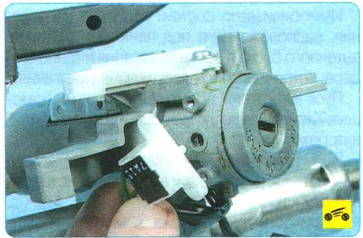

18. ...и снимите датчик.

Выключатель зажигания удобнее заменять на снятой с автомобиля рулевой колонке.

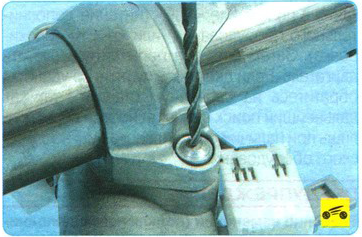

19. Высверлите головки болтов крепления выключателя к рулевой колонке и снимите выключатель (замок) зажигания.

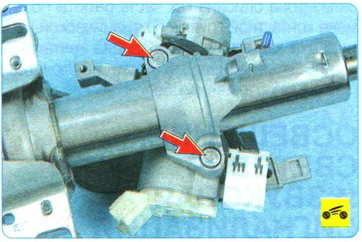

Так расположены головки самосрезающихся болтов крепления выключателя зажигания к рулевой колонке.

20. Установите все снятые детали в порядке, обратном снятию.

Источник: Руководство по эксплуатации издательства "Третий Рим"
