Проверка выключателя (замка) зажигания Mitsubishi Outlander 2007 - 2010, XL

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

У выключателя зажигания проверяют правильность замыкания контактов при различных положениях ключа и работу противоугонного устройства. Для проверки контактной группы воспользуйтесь тестером в режиме «прозвонки» цепи: при каждом положении ключа в замке проверьте по схеме электрооборудования правильность замыкания контактов выключателя (замка).

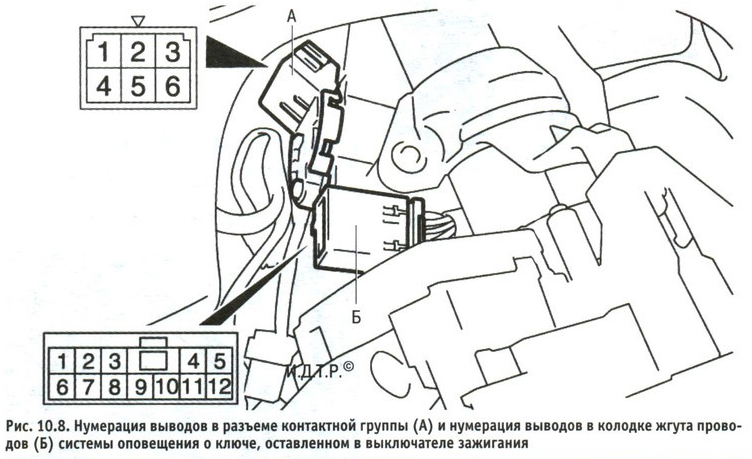

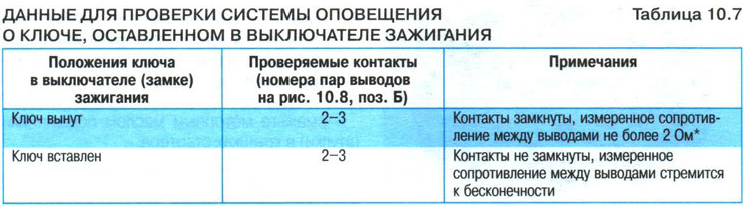

Данные для проверки контактной группы приведены в табл. 10.6 и 10.7. Расположение и нумерация выводов в колодке жгута проводов системы оповещения о ключе, оставленном в выключателе зажигания Б показано на рис. 10.8.

Источник: Руководство по эксплуатации издательства "Третий Рим"
