Снятие и установка декоративного кожуха двигателя Mitsubishi Outlander XL 2007 - 2012

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Ключ трещоточный
  • Головка на 10 мм

Детали и расходники:

  • Декоративный кожух двигателя (1003A158 – для двигателей 4B12 и 4В11 или 1003A096 – для двигателя 6B31, при необходимости)

Декоративный кожух 1003A158 двигателей 4B11 и 4B12 Mitsubishi Outlander XL

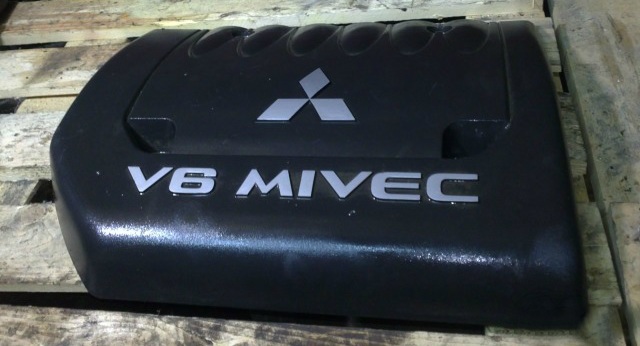

Декоративный кожух 1003A096 двигателя 6B31 Mitsubishi Outlander XL

Примечания:

Для улучшения внешнего вида моторного отсека и снижения уровня шума на двигатели Аутлендер ХЛ установлен декоративный пластмассовый кожух. При выполнении большинства работ по ремонту и обслуживанию двигателя этот кожух необходимо снять.

1. Сперва необходимо открыть капот. Активируйте привод замка капота с помощью рукоятки в салоне автомобиля, потянув ее на себя.

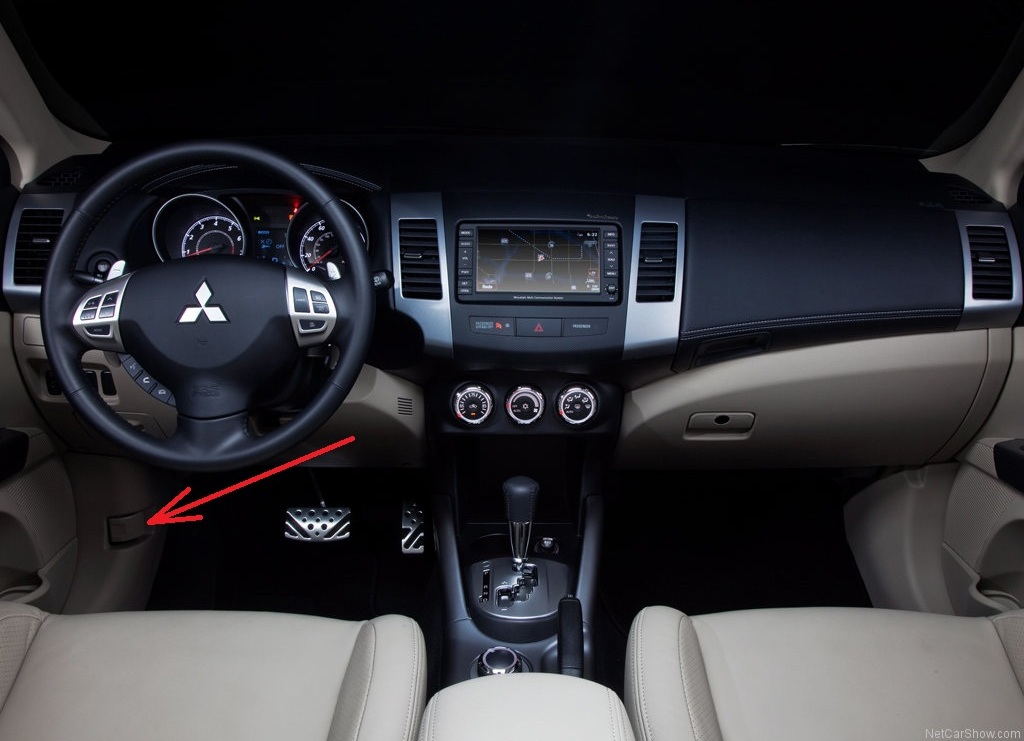

Размещение рукоятки привода замка капота в салоне Mitsubishi Outlander XL

2. Отведите рычаг и снимите предохранительный крючок с фиксатора (для наглядности показано при открытом капоте).

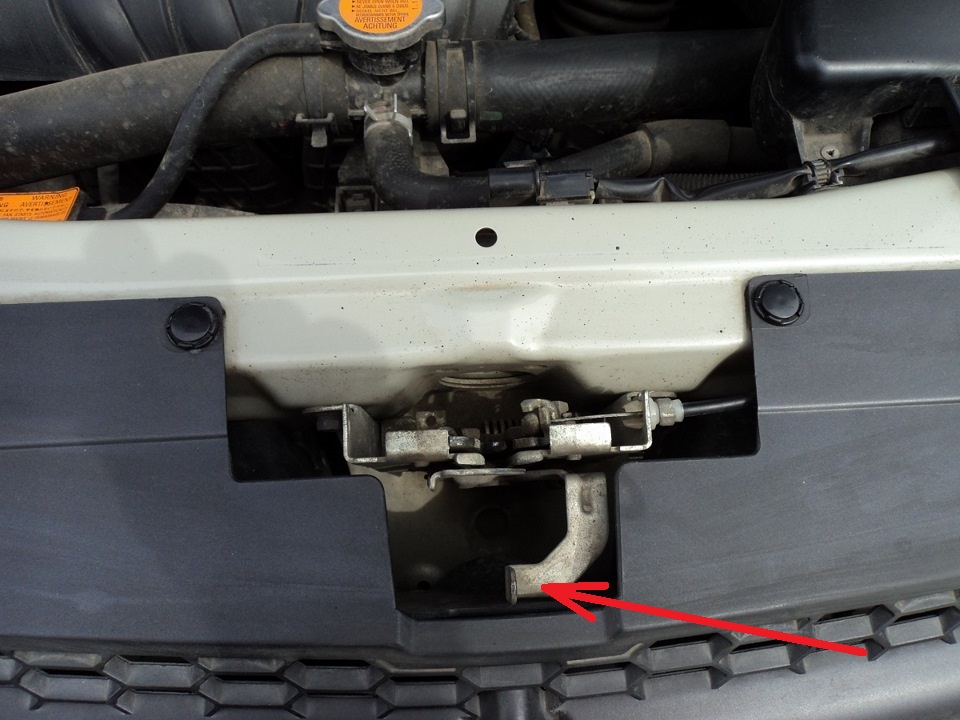

Размещение рычага фиксатора замка капота Mitsubishi Outlander XL

3. Приподнимите капот, извлеките упор из фиксатора и установите капот на упор.

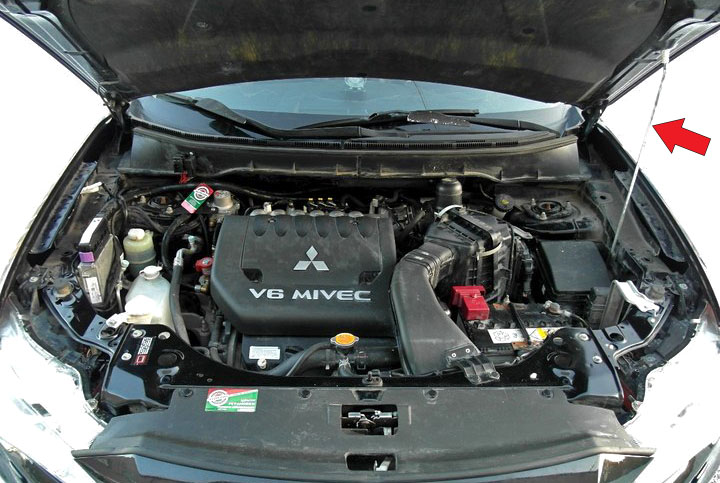

Установленный на упор капот двигателя 6B31 Mitsubishi Outlander XL

4.1. Если автомобиль укомплектован двигателем 4В12 или 4В11, отверните два винта крепления декоративного кожуха к двигателю головкой на 10 мм и снимите его.

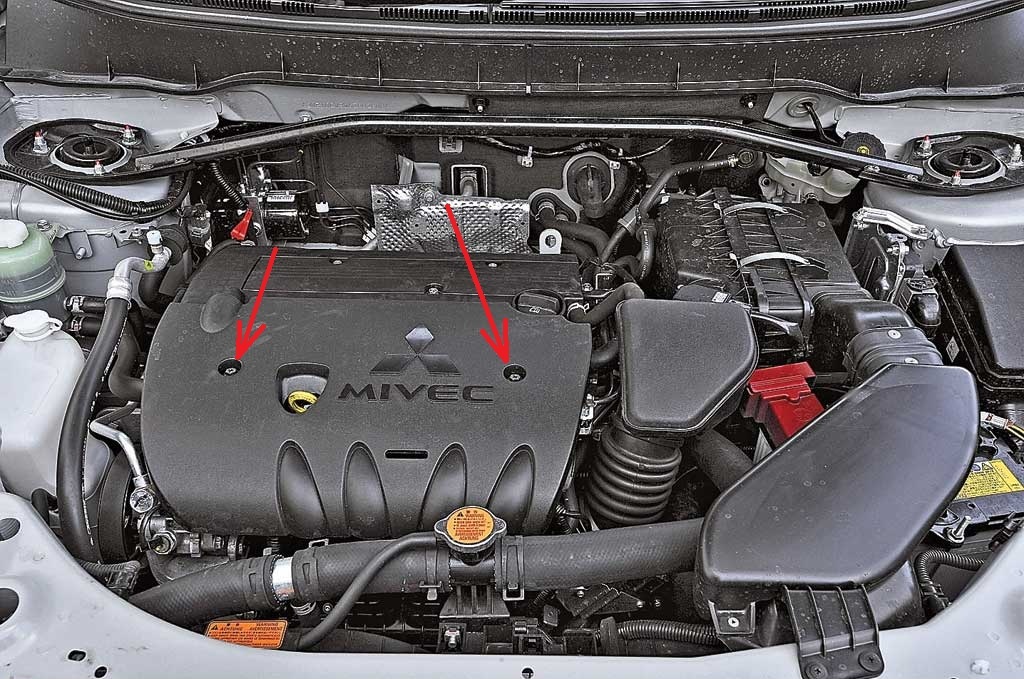

Размещение винтов крепления декоративного кожуха двигателя 4B12 и 4B11 Mitsubishi Outlander XL

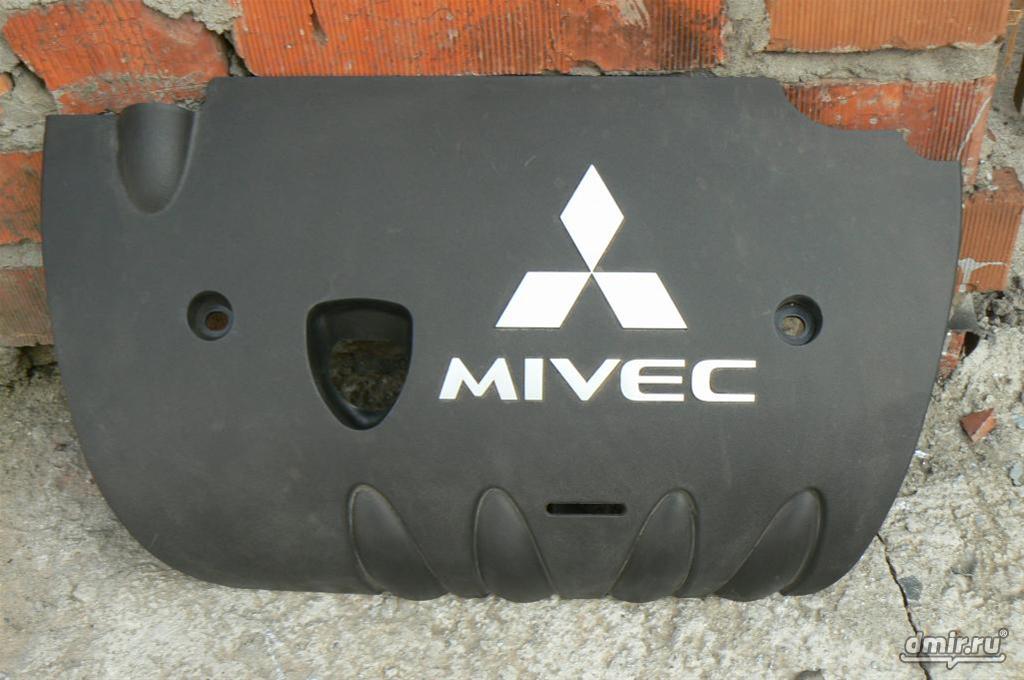

Снятый декоративный кожух двигателя 4B12 или 4B11 Mitsubishi Outlander XL

4.2. В случае коплектации автомобиля двигателем 6B31 отверните четыре винта крепления декоративного кожуха к впускному коллектору двигателя, воспользовавшись головкой на 10 мм.

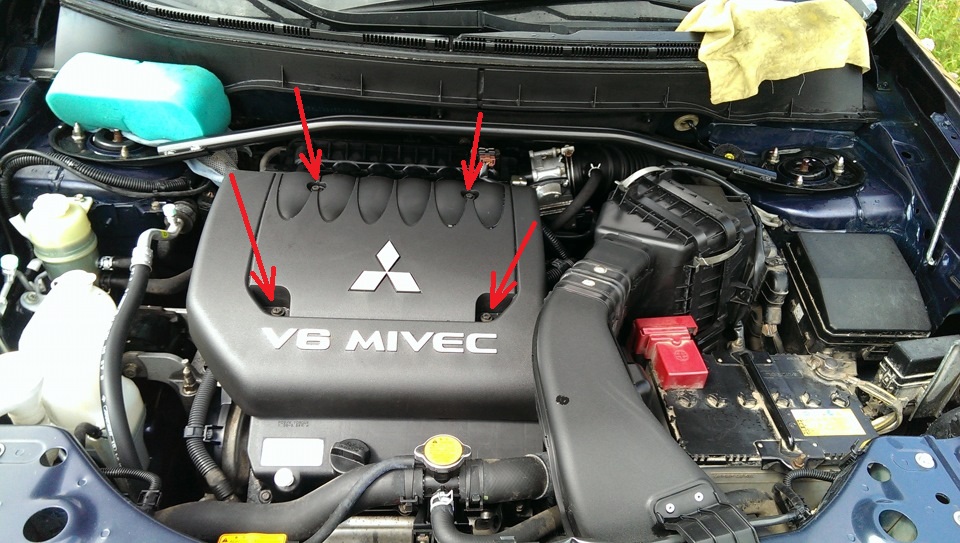

Размещение винтов крепления декоративного кожуха двигателя 6B31 Mitsubishi Outlander XL

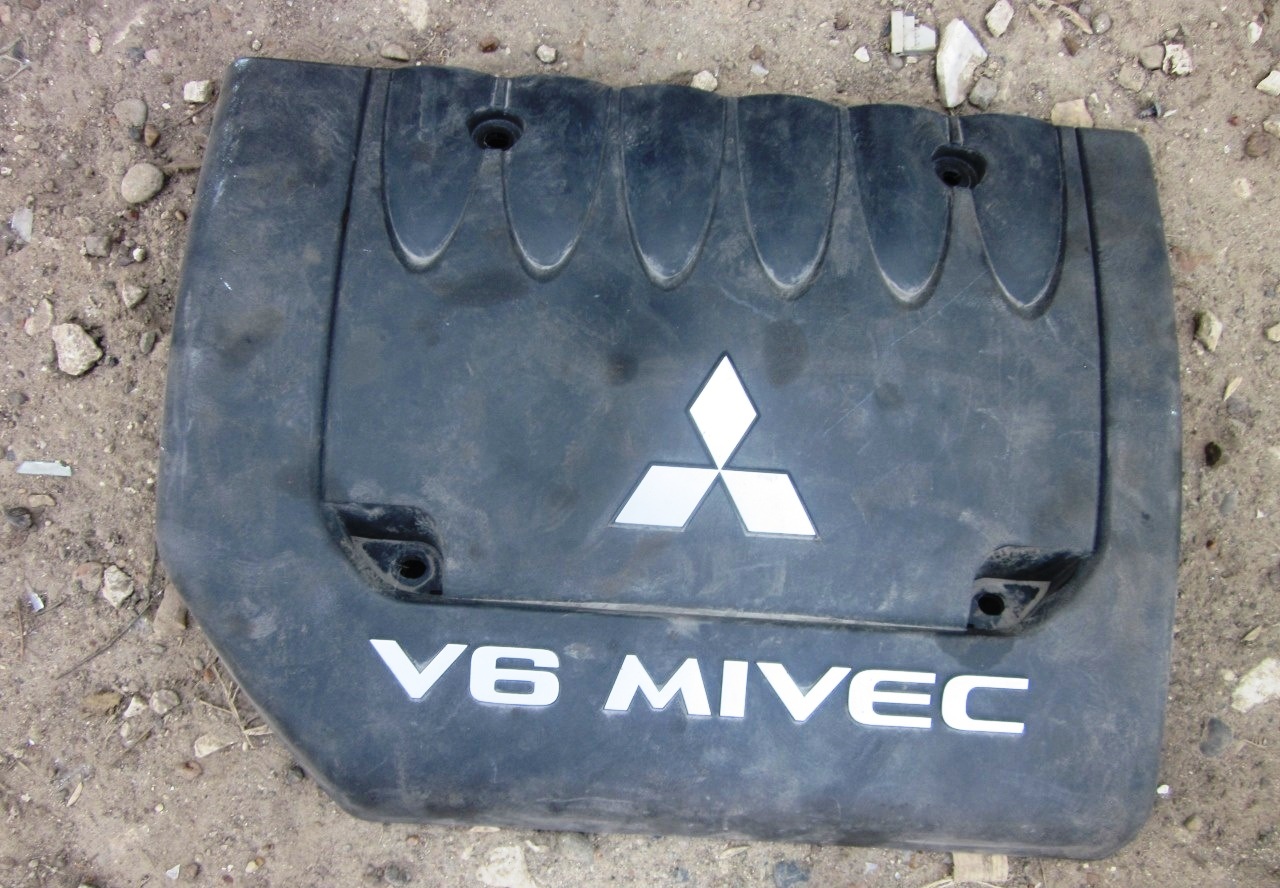

Снятый декоративный кожух двигателя 6B31 Mitsubishi Outlander XL

5. Установите кожух двигателя в последовательности, обратной снятию.

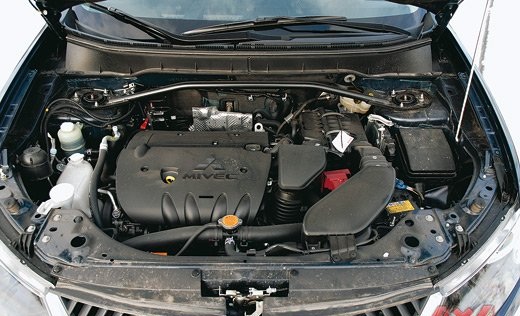

Двигатель 4B12 Mitsubishi Outlander XL
