Замена водяного насоса двигателей 4B12 и 4B11 Mitsubishi Outlander XL 2007 - 2012

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Яма/Эстакада
Не обозначено
Автосервисы рядом

Инструменты:

  • Домкрат винтовой
  • Балонный ключ
  • Отвертка плоская средняя
  • Ключ трещоточный
  • Удлинитель (с карданчиком)
  • Головка на 10 мм
  • Головка на 12 мм
  • Гаечный ключ накидной прямой на 16 мм
  • Динамометрический ключ
  • Маркер
  • Шестигранный спецключ для фиксации натяжного механизма (или штифт)
  • Противооткатный упор (башмак)
  • Нож (или скребок)

Детали и расходники:

  • Насос охлаждающей жидкости 1300A083

Насос охлаждающей жидкости 1300A083 двигателей 4B12 и 4B11 Mitsubishi Outlander XL

  • Уплотнительная прокладка насоса охлаждающей жидкости MN187246

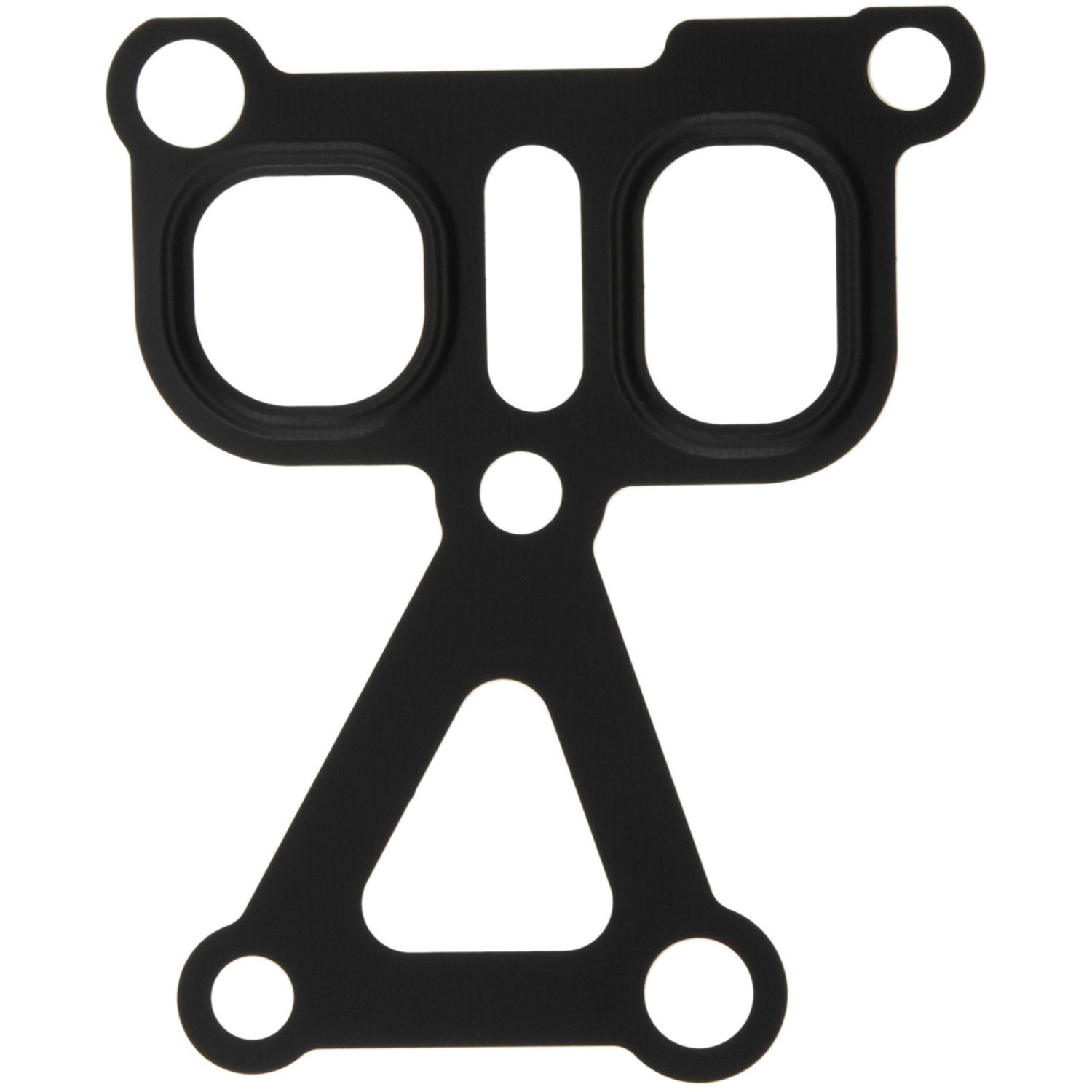

Уплотнительная прокладка MN187246 насоса охлаждающей жидкости двигателей 4B12 и 4B11 Mitsubishi Outlander XL

  • Уплотнительная прокладка подводящей трубы системы охлаждения MN187247 / 1305A286

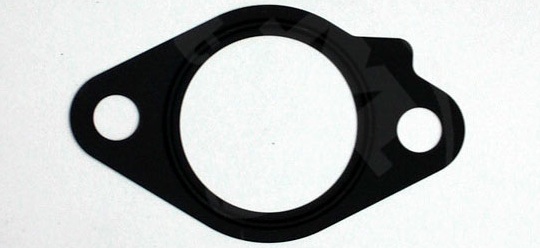

Уплотнительная прокладка 1305A286 подводящей трубы системы охлаждения двигателей 4B12 и 4B11 Mitsubishi Outlander XL

  • Ремень привода вспомогательных агрегатов 4451A114 (при необходимости)
  • Емкость техническая
  • Охлаждающая жидкость
  • Очиститель (или растворитель)
  • Ветошь

Примечания:

Замена помпы Митсубиси Аутлендер ХЛ, двигателей 4B12 и 4B11, необходима при возникновении во время ее работы шума, уровень которого превышает обычный, или течи охлаждающей жидкости.

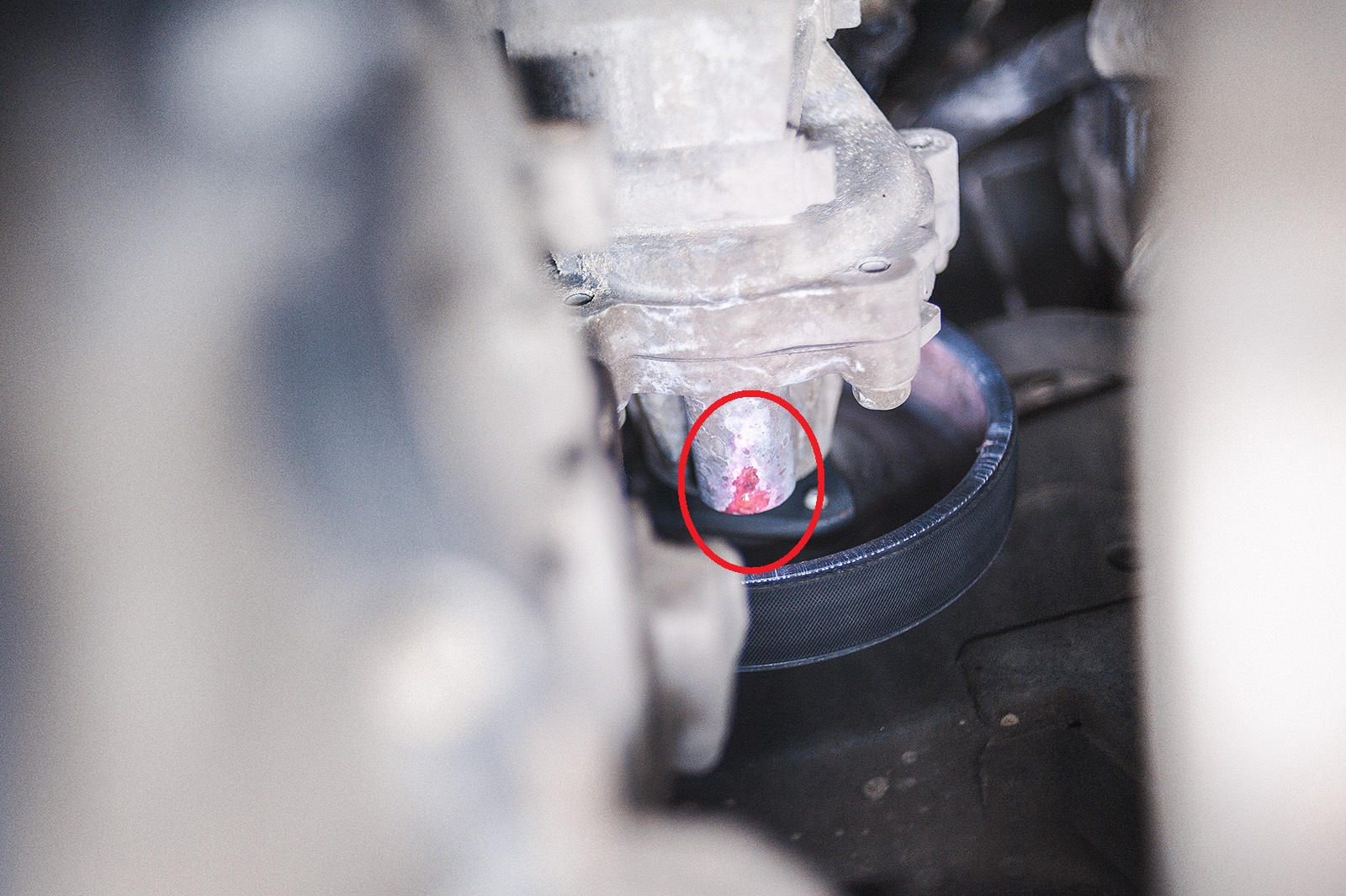

Течь охлаждающей жидкости из насоса системы охлаждения двигателя 4B12 Mitsubishi Outlander XL

Разборка насоса довольно трудоемкая работа, поэтому рекомендуем заменять неисправный насос в сборе.

1. Слейте охлаждающую жидкость, как описано здесь.

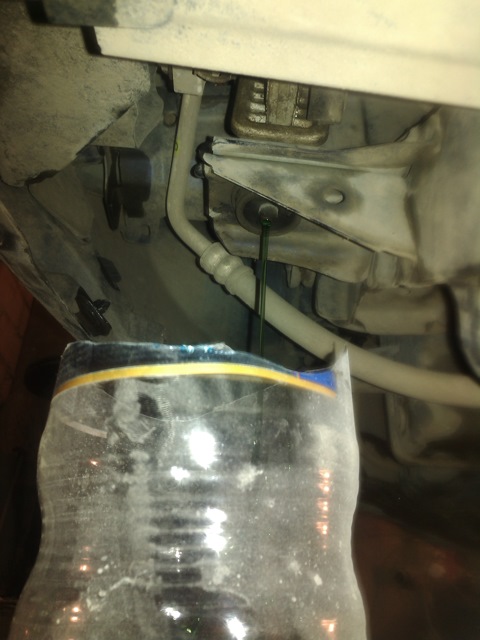

Сливание охлаждающей жидкости из двигателя 4B12 Mitsubishi Outlander XL

2. Перед тем, как снять водяной насос, снимите ремень привода вспомогательных агрегатов, как описано в этой статье.

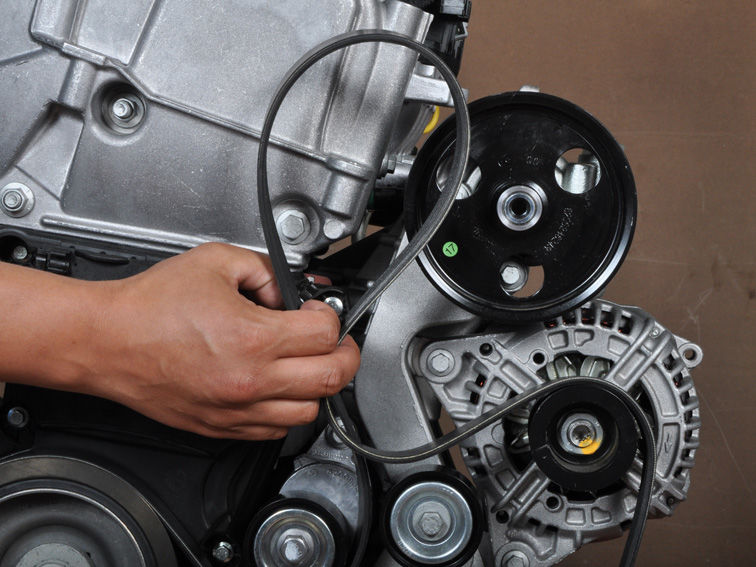

Снятие ремня привода вспомогательных агрегатов двигателя 4B12 Mitsubishi Outlander XL

3. Головкой на 10 мм отверните три винта крепления шкива насоса охлаждающей жидкости и снимите его (размещение винтов для наглядности показано на снятом двигателе).

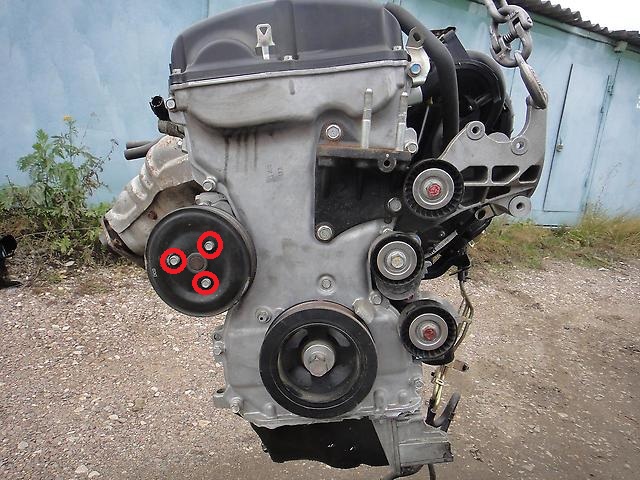

Размещение винтов крепления шкива насоса охлаждающей жидкости двигателя 4B12 Mitsubishi Outlander XL

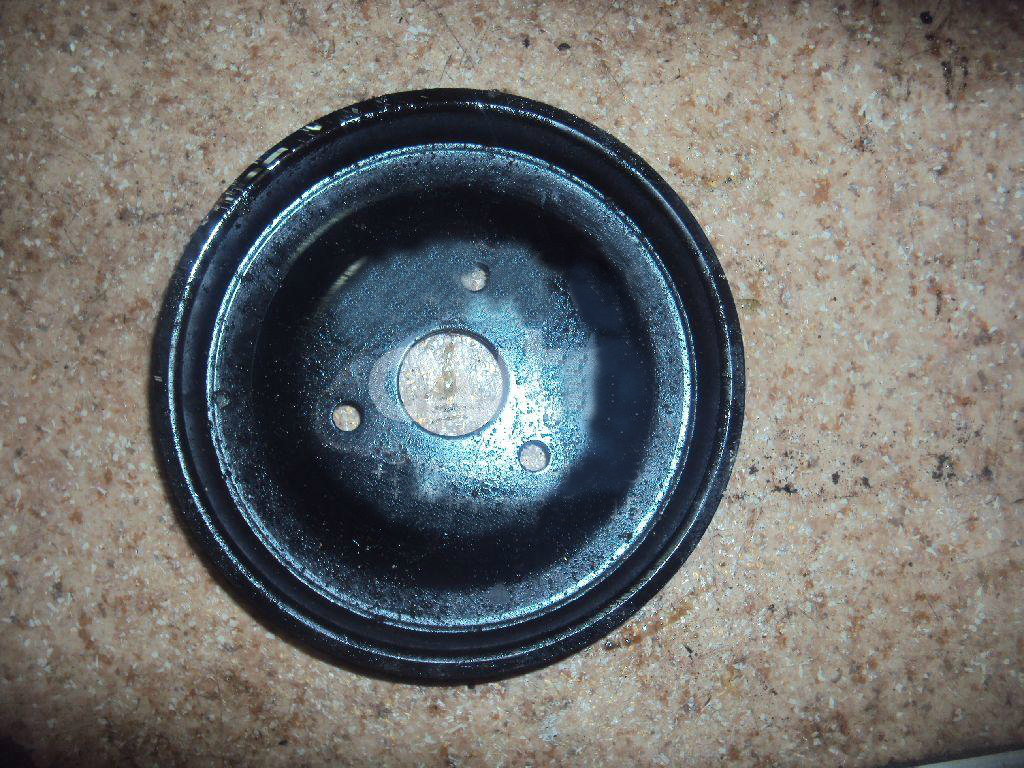

Снятый шкив насоса системы охлаждения двигателя 4B12 Mitsubishi Outlander XL

4. Отверните две гайки (синие метки) крепления подводящей трубы системы охлаждения, а также пять винтов (красные метки) крепления помпы к блоку цилиндров двигателя.

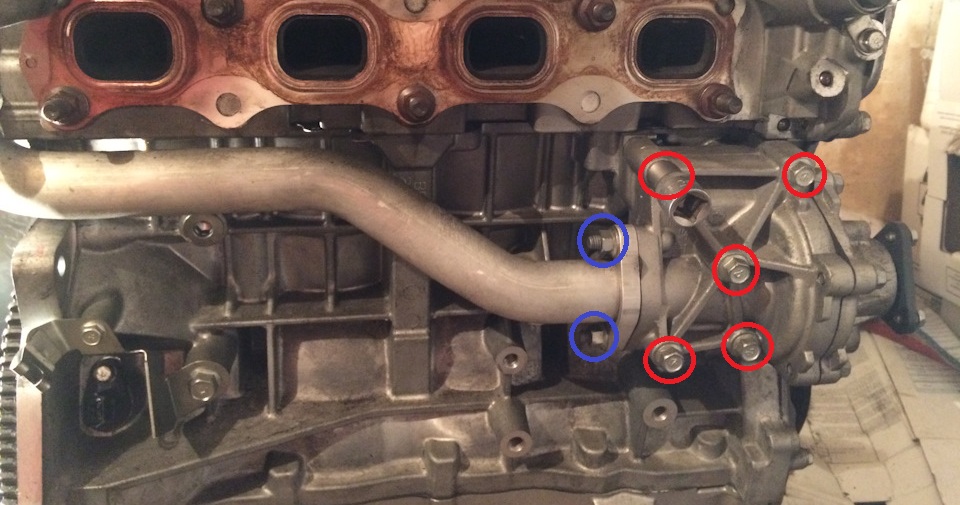

Размещение элементов крепления подводящей трубы и насоса системы охлаждения к блоку цилиндров двигателя 4B12 Mitsubishi Outlander XL

5. Снимите насос охлаждающей жидкости с прокладками.

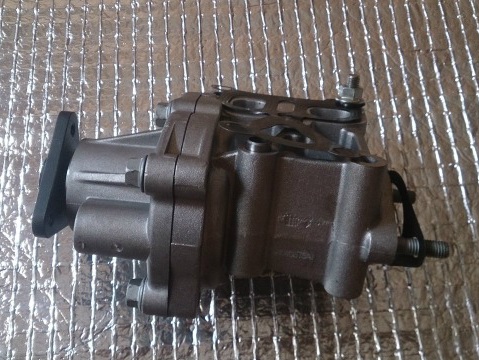

Снятый насос охлаждающей жидкости с прокладками двигателя 4B12 Mitsubishi Outlander XL

6. Очистите привалочную поверхность блока цилиндров и фланца насоса от остатков прокладки, чтобы замена прокладки помпы была качественной.

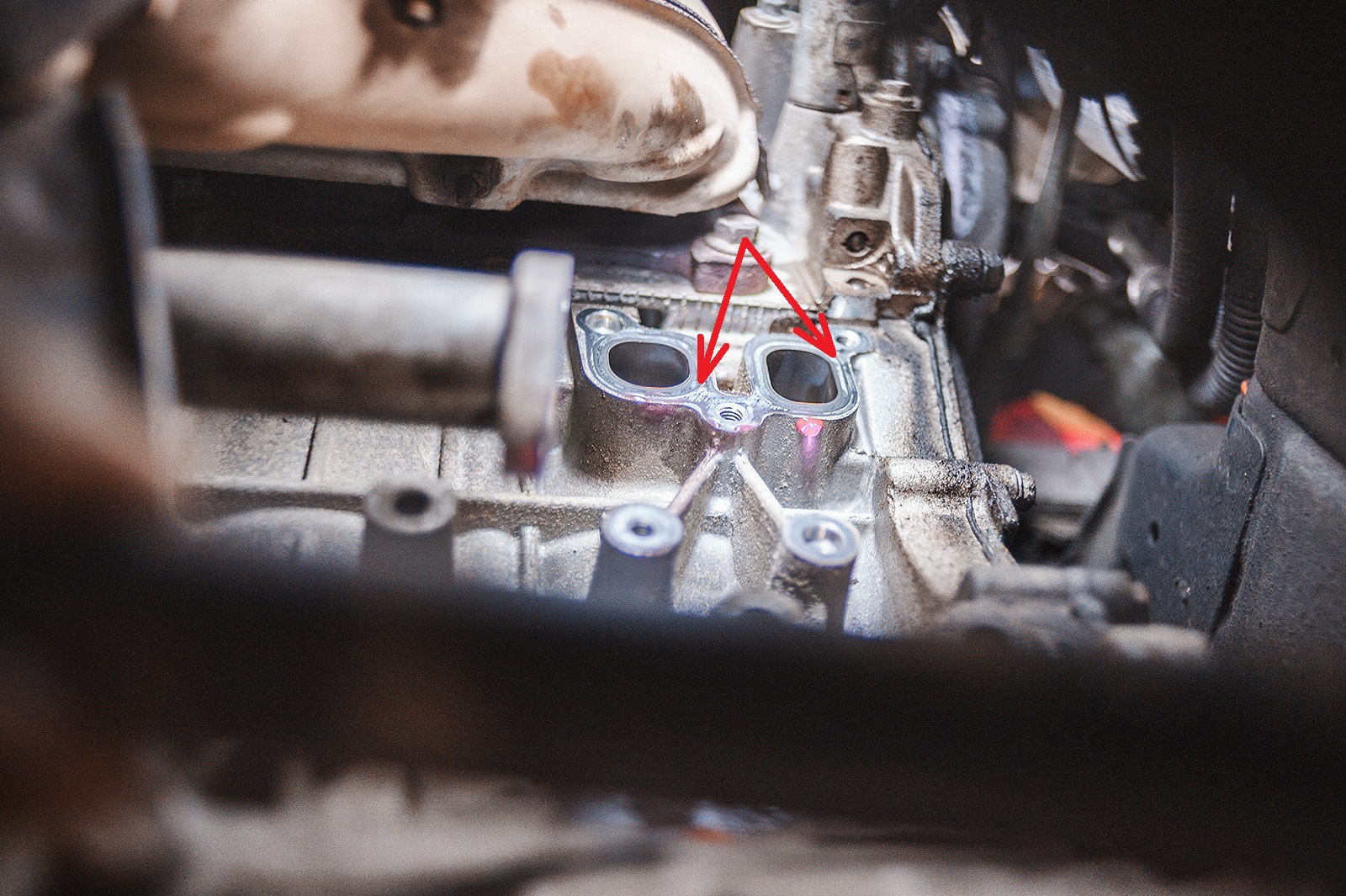

Размещение привалочной поверхности блока цилиндров к насосу охлаждающей жидкости двигателя 4B12 Mitsubishi Outlander XL

7. Проверьте каждую деталь на отсутствие трещин, повреждения или износа. Замените насос охлаждающей жидкости в сборе в случае обнаружения указанных дефектов.

8. Проверьте подшипник насоса на отсутствие повреждения, повышенного шума при работе, а также заедания при вращении вала насоса. При необходимости, замените насос.

9. Установите насос с новой уплотнительной прокладкой на блок цилиндров, завернув винты его крепления номинальным моментом 24 ± 3 Н·м. Гайки крепления подводящей трубы к насосу затяните аналогичным моментом.

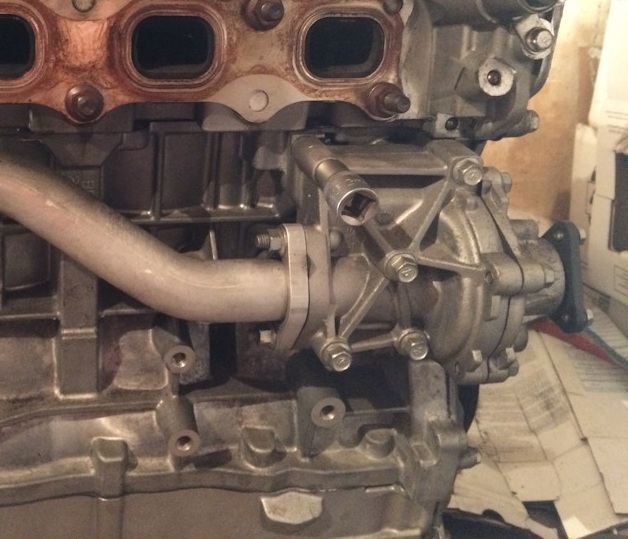

Установленный насос системы охлаждения на двигатель 4B12 Mitsubishi Outlander XL

10. Установите шкив на вал насоса охлаждающей жидкости, затянув винты его крепления номинальным моментом 9 ± 1 Н·м.

Установленный шкив на вал насоса охлаждающей жидкости двигателя 4B12 Mitsubishi Outlander XL

11. Установите ремень привода вспомогательных агрегатов двигателя.

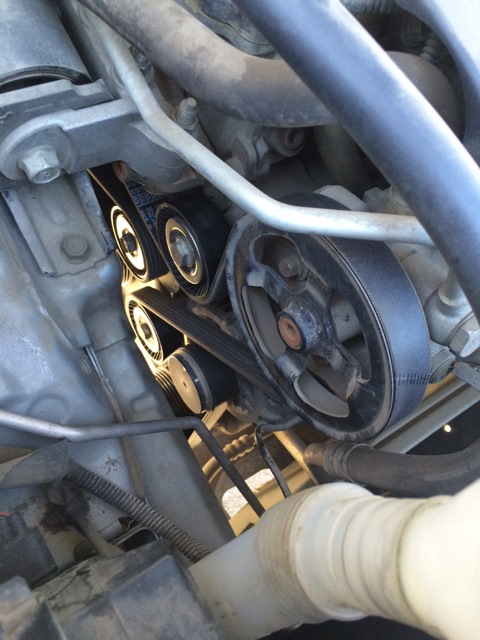

Установленный ремень привода вспомогательных агрегатов двигателя 4B12 Mitsubishi Outlander XL

12. Залейте охлаждающую жидкость.

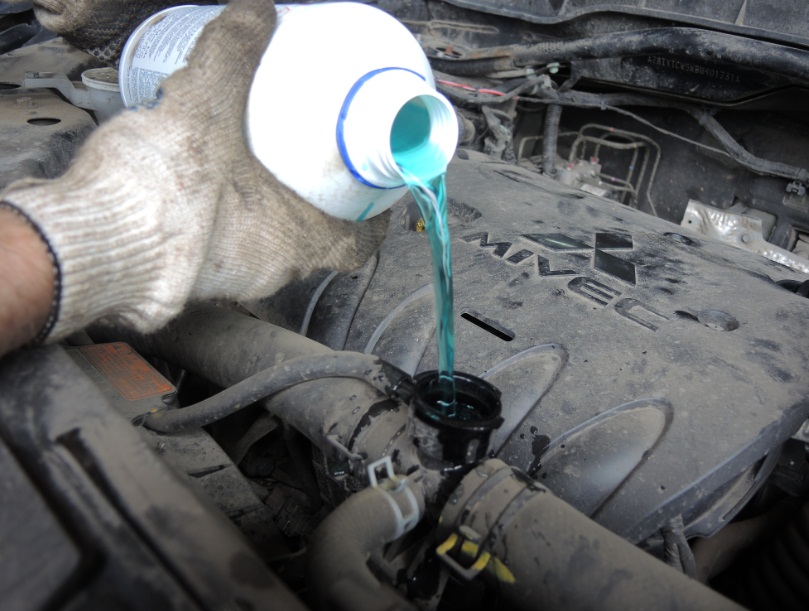

Заливание охлаждающей жидкости в двигатель 4B12 Mitsubishi Outlander XL
