Снятие и установка рулевой колонки Mitsubishi Outlander 2007 - 2010, XL

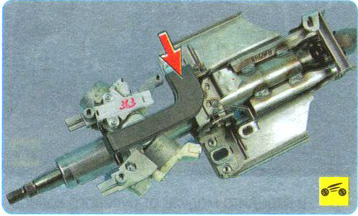

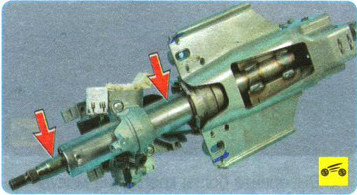

Рулевая колонка - один из важнейших элементов обеспечения безопасности дорожного движения, поэтому заменяйте установленные в рулевой колонке валы рулевого управления или колонку в сборе при наличии следующих дефектов:

• - деформация или повреждение промежуточного вала, люфт в карданном шарнире, повреждение его клеммового соединения с валом-шестерней рулевого механизма;
•
• - деформация или повреждение вала и корпуса рулевой колонки, повреждение шлицев соединения вала со ступицей рулевого колеса:
•
• - повреждение механизма регулировки положения рулевой колонки.

Рулевую колонку можно снять с автомобиля как в сборе с выключателем (замком) зажигания, так и без него. Показано снятие рулевой колонки в сборе с выключателем.

Вам потребуются: торцовая головка «на 12», удлинитель, вороток, отвертки с плоским и крестообразным лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите рулевое колесо.

3. Выверните два винта крепления...

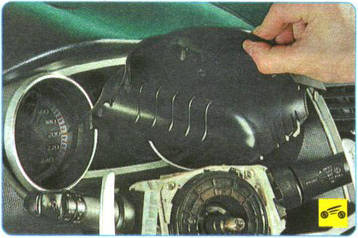

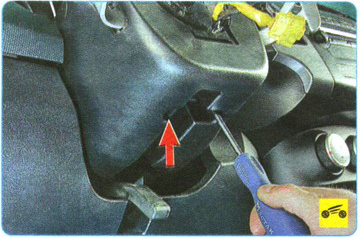

4. ...снимите верхний кожух рулевой колонки, преодолевая сопротивление пластиковых фиксаторов.

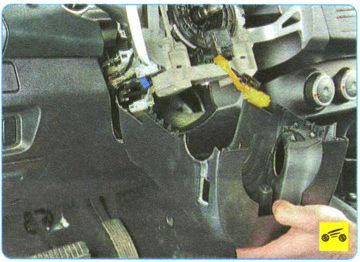

5. Снимите нижний кожух рулевой колонки.

6. Сожмите фиксатор.

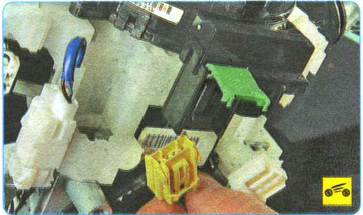

7. ...и разъедините колодку жгута проводов блока подрулевых переключателей управления автоматической коробкой передач (вариатором).

8. Выверните два верхних винта...

9. ...и два нижних винта крепления...

10. ...и снимите блок подрулевых переключателей управления автоматической коробкой передач.

11. Отожмите фиксатор крепления...

12 и отсоедините колодку жгута проводов блока управления аудиосистемой и системой круиз-контроля на рулевом колесе.

13. Аккуратно поддев край фиксатора, отведите его в сторону.

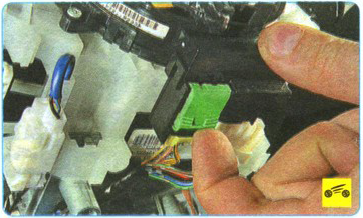

14. Сожмите фиксатор колодки жгута проводов модуля подушки безопасности водителя...

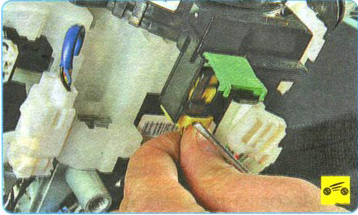

15. ...и отсоедините колодку от контактного кольца.

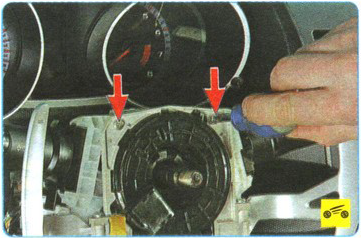

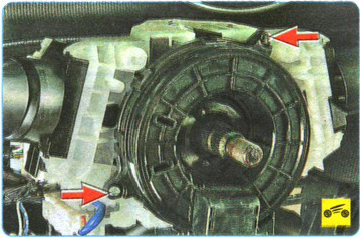

16. Выверните два винта крепления контактного кольца к держателю подрулевых переключателей,..

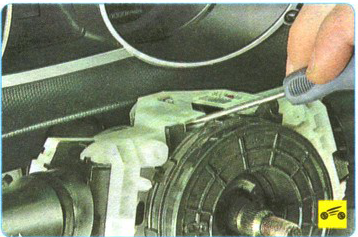

17. ...отожмите фиксатор.

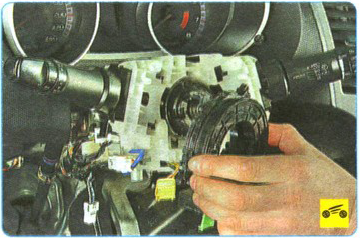

18. ...и снимите контактное кольцо.

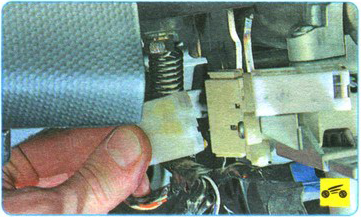

19. Сожмите фиксатор крепления...

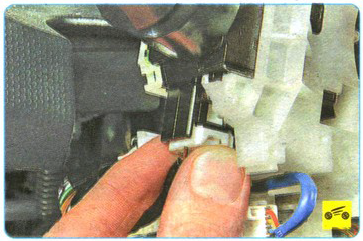

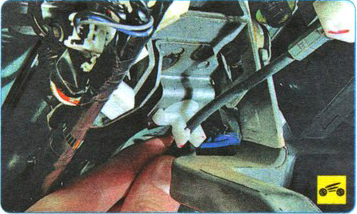

20. ...и отсоедините колодку жгута проводов от датчика блокировки ключа в выключателе (замке) зажигания.

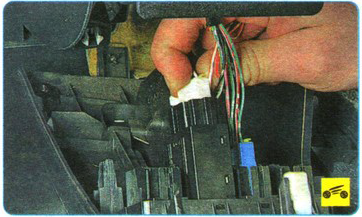

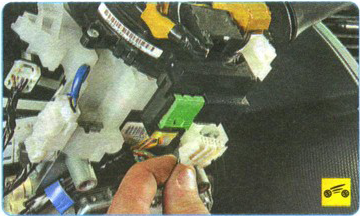

21. Отсоедините колодку жгута проводов от блока подрулевых переключателей.

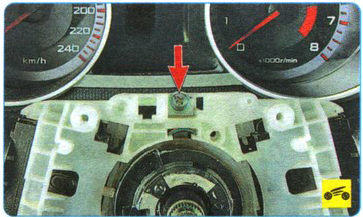

22. Выверните винт крепления...

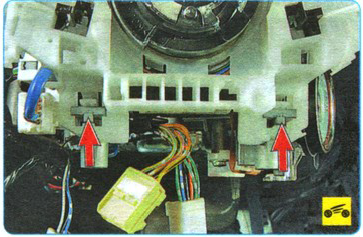

23. ...отожмите два фиксатора...

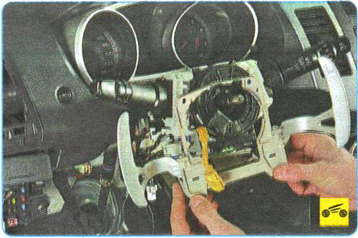

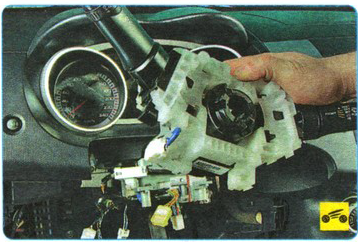

24. ...и снимите блок подрулевых переключателей в сборе с держателем.

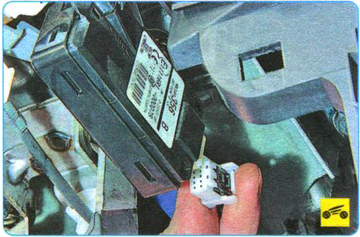

25 Отсоедините колодку от вывода антенного блока иммобилизатора.

26. При комплектации автомобиля автоматической коробкой передач выведите из держателя оплетку троса системы блокировки ключа в выключателе (замке) зажигания.

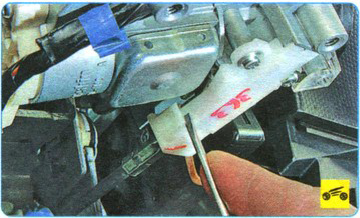

27. Отожмите два фиксатора...

28. ...и извлеките наконечник троса из держателя на выключателе (замке) зажигания.

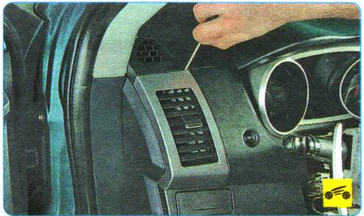

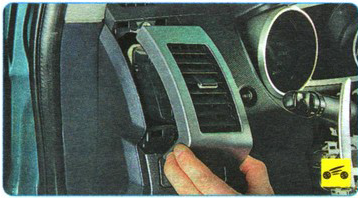

29. Аккуратно подденьте край левого дефлектора системы вентиляции и отопления салона...

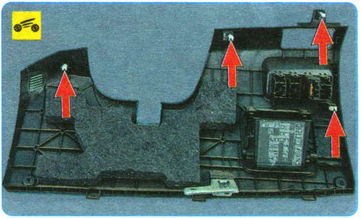

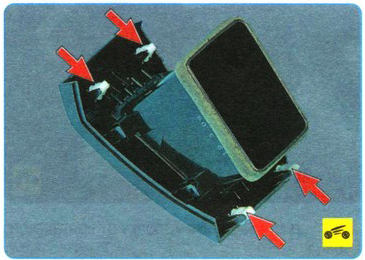

Так расположены пластиковые держатели крепления левого дефлектора системы вентиляции и отопления салона. Поврежденные держатели замените новыми.

30. ..и    снимите    его.

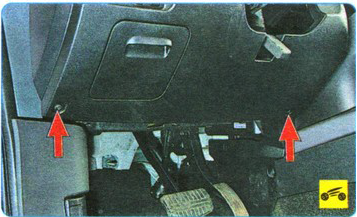

31. Выверните два нижних винта крепления нижнего декоративного щитка панели приборов.

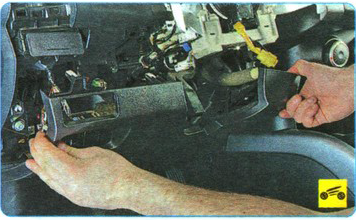

32. Преодолевая сопротивление пластиковых держателей, аккуратно отведите от панели декоративный щиток...

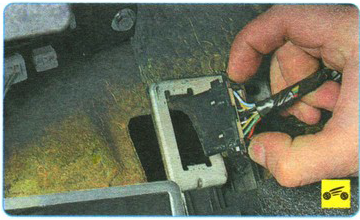

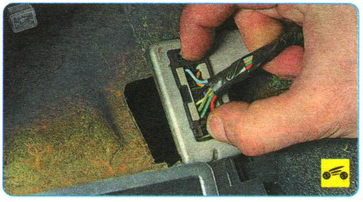

33. ...отсоедините колодку жгута проводов от блока переключателей...

34. ...сожмите фиксаторы крепления..

35. ...выведите диагностический разъем из кронштейна и снимите декоративный щиток.

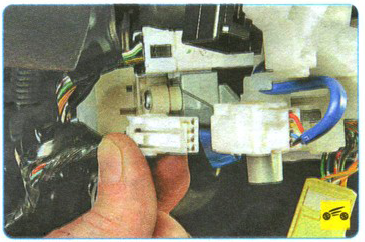

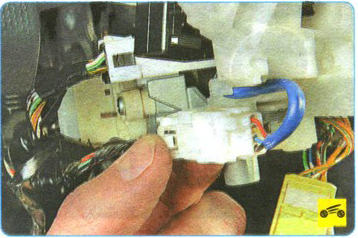

36. Отсоедините колодку жгута проводов от контактной группы выключателя (замка) зажигания.

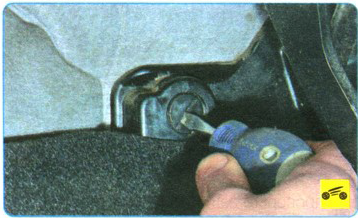

37. В салоне автомобиля под панелью приборов выверните два фиксатора крепления...

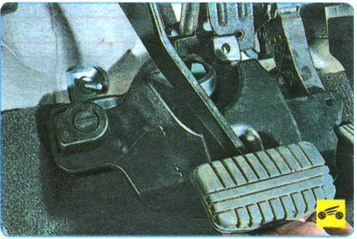

38. ...и снимите декоративный кожух карданного шарнира промежуточного вала.

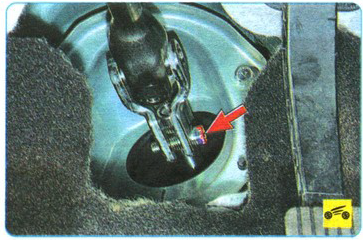

39. Выверните болт клеммового соединения карданного шарнира промежуточного вала рулевой колонки и вала-шестерни рулевого механизма.

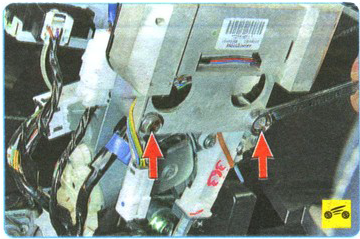

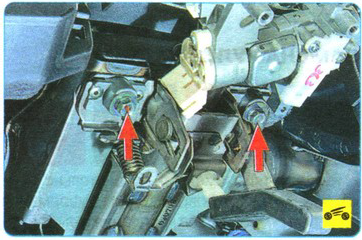

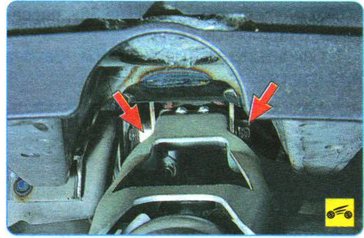

40. Выверните два передних болта крепления рулевой колонки к усилителю панели приборов..

41. ...удерживая болт от проворачивания вторым ключом, отверните гайку крепления, извлеките болт...

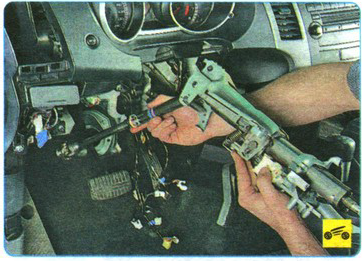

42. ...и снимите рулевую колонку.

43. Установите рулевую колонку в порядке, обратном снятию.

Источник: Руководство по эксплуатации издательства "Третий Рим"
