Управление внешним и внутренним освещением Mitsubishi Outlander XL 2007 - 2012

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Без инструмента
Не обозначено
Автосервисы рядом

Примечания:

Для удобства пользования на рукоятки, кнопки и контрольно-измерительные приборы, расположенные на панели приборов и других дополнительных панелях управления, нанесены символы функционального значения.

Переключатель наружного освещения и указателей поворота

Режим включения указателей поворота

Переведите рычаг Митсубиси Аутлендер XL вверх или вниз до включения указателей поворота. При перемещении рычага вверх или вниз в комбинации приборов начинает мигать сигнализатор. При возврате рулевого колеса в положение прямолинейного движения рычаг автоматически устанавливается в исходное положение.

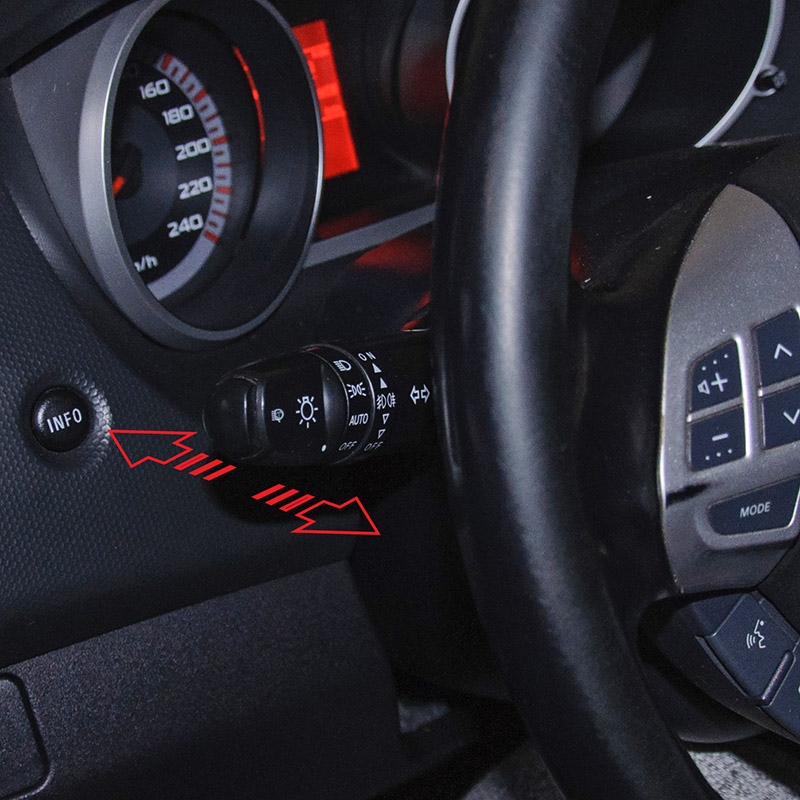

Режим включения указателей поворота Mitsubishi Outlander XL

При смене полосы движения для включения указателя поворота достаточно нажать на рычаг в направлении вверх или вниз только до момента ощутимого сопротивления, не фиксируя рычаг. При опускании рычаг вернется в исходное положение.

Режим включения света фар

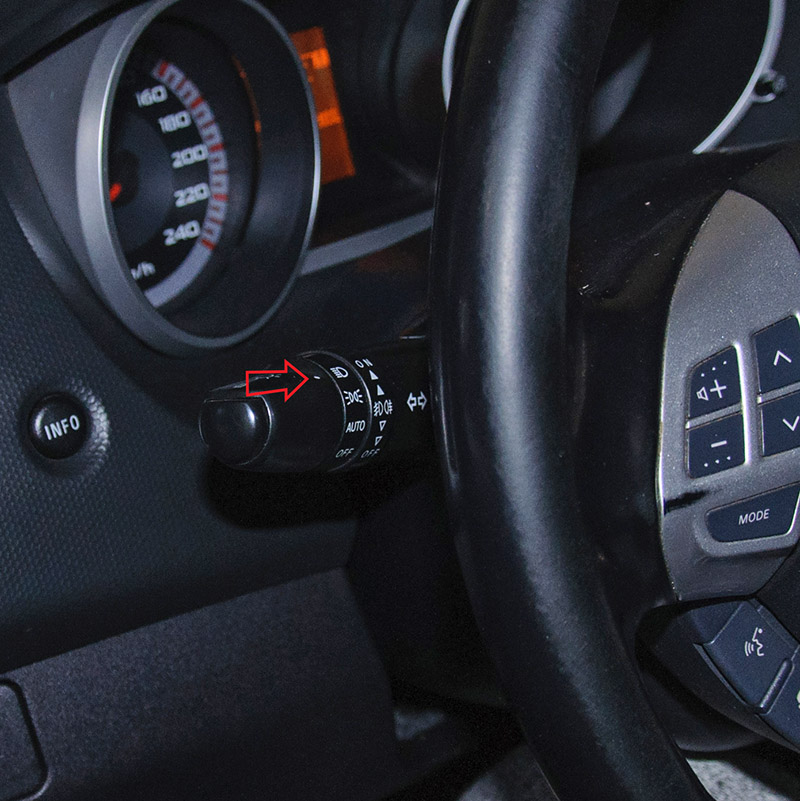

Чтобы включить свет в фарах Митсубиси Аутлендер XL, поверните рукоятку рычага переключателя вокруг ее оси.

В режиме включения света фар переключатель Митсубиси Аутлендер XL может занимать 4 положения:

1 (OFF) – все выключено;

Режим, при коротом выключены все фары Mitsubishi Outlander XL

2 (AUTO) – фары автомобиля включаются автоматически в зависимости от степени освещенности на улице;

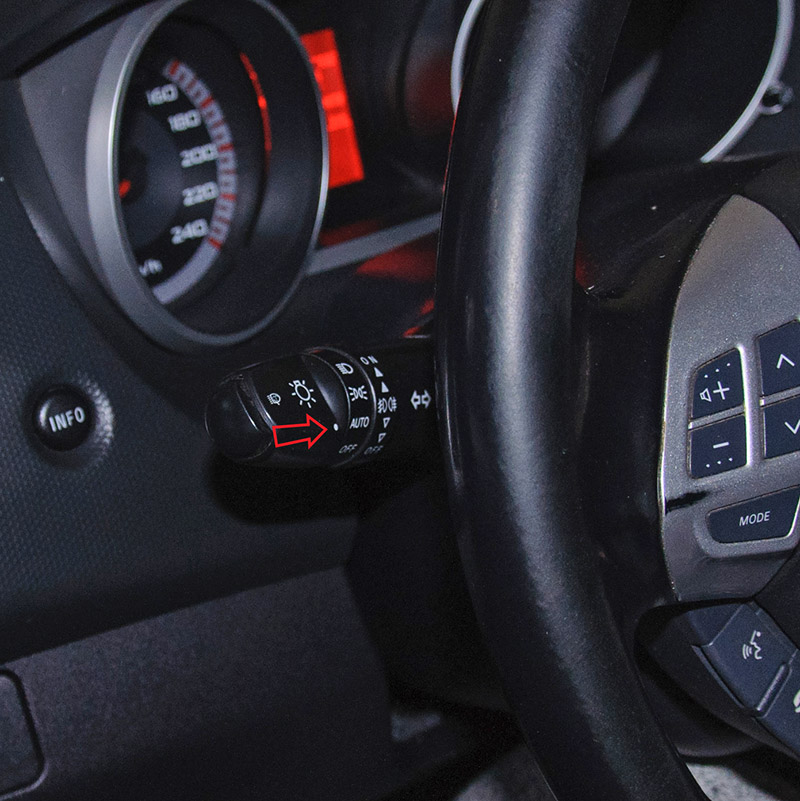

Режим автоматического включения света фар Mitsubishi Outlander XL

3 – включены габаритные огни в передних и задних фонарях, а также подсветка комбинации приборов;

Положение рукоятки, при котором включены габаритные огни в передних и задних фонарях, а также подсветка комбинации приборов Mitsubishi Outlander XL

4 – включен ближний или дальний свет фар.

Положение рычага, при котором включен ближний или дальний свет фар Mitsubishi Outlander XL

Чтобы переключить свет фар с ближнего на дальний, переместите рычаг от себя. При включении дальнего света фар в комбинации приборов загорается сигнализатор.

Для сигнализации дальним светом фар передвиньте рычаг переключателя на одну позицию к рулю (ручка переключателя наружного освещения должна находиться в положении 4 или AUTO) и отпустите.

Если при выключенном зажигании передвинуть рычаг переключателя на одну позицию к рулевому колесу и отпустить, то активируется функция задержки выключения фар: включится ближний свет фар, который погаснет через 30 с после закрытия последней двери. Для того чтобы выключить фары, передвиньте рычаг переключателя на одну позицию к рулевому колесу и отпустите еще раз.

Включение противотуманных фар и фонарей

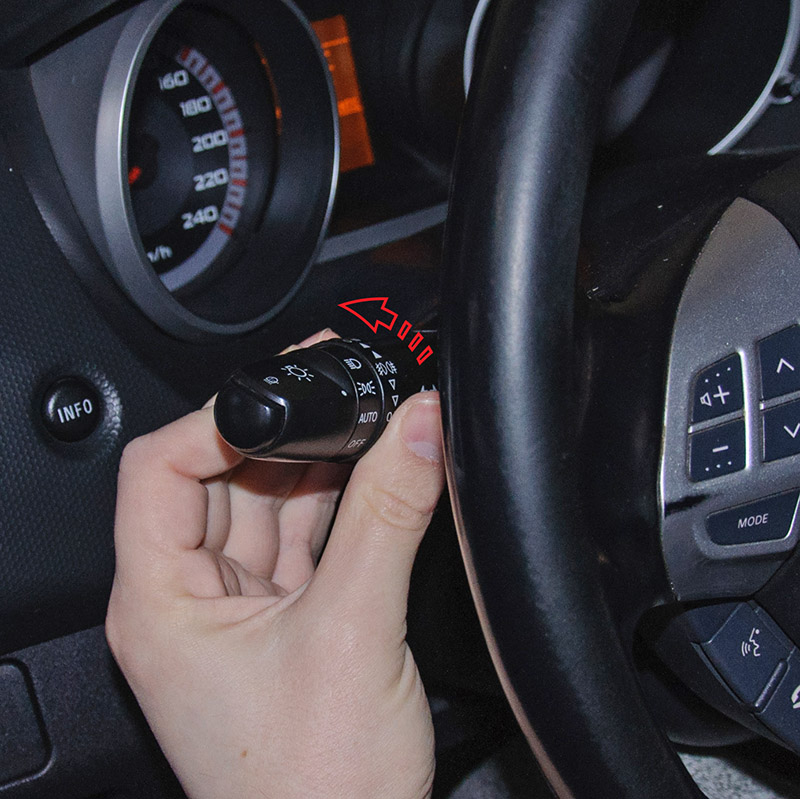

Чтобы включить противотуманные фары и фонари, поверните рукоятку рычага переключателя вокруг ее оси до щелчка, при этом включатся противотуманные фары. При повороте переключателя (до второго щелчка) в дополнение к противотуманным фарам включаться противотуманные фонари.

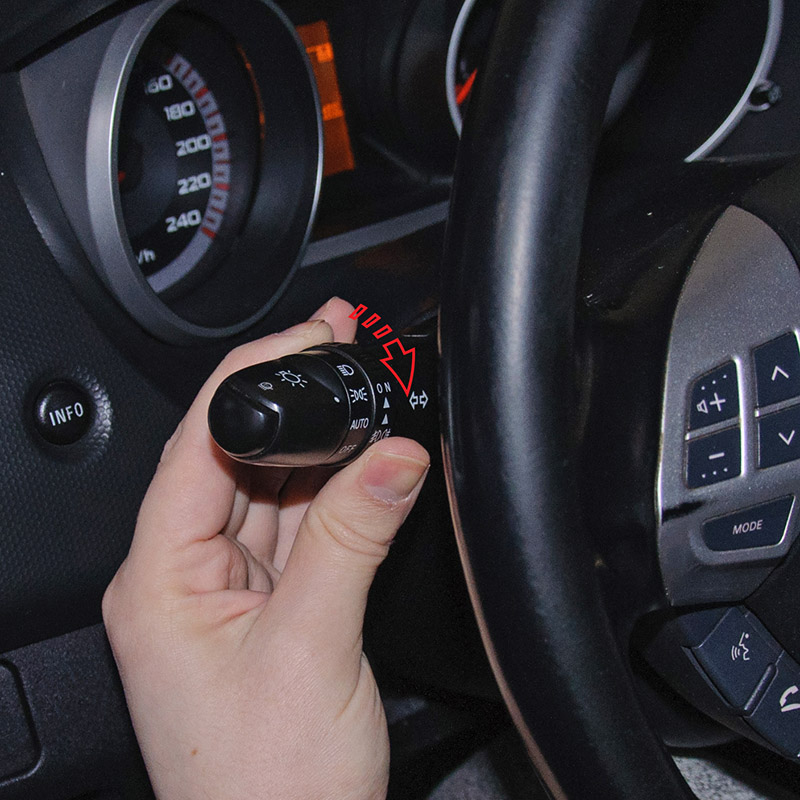

Включение противотуманных фар и фонарей Mitsubishi Outlander XL

Включение противотуманных фар и фонарей Mitsubishi Outlander XL

При включении противотуманных фар и заднего противотуманного фонаря в комбинации приборов загораются соответствующие сигнализаторы.

В торце переключателя наружного освещения и указателей поворота установлена клавиша включения омывателя фар. Для включения омывателя нажмите на клавишу, при этом ключ зажигания должен находиться в положении ONN или ACC, а выключатель света фар в положении 4 или AUTO.

Выключатель аварийной сигнализации

При нажатии на кнопку выключателя начинают мигать указатели поворота и соответствующие им сигнализаторы, установленные в комбинации приборов, а также лампа подсветки самого выключателя аварийной сигнализации. При повторном нажатии на клавишу сигнализация отключается.

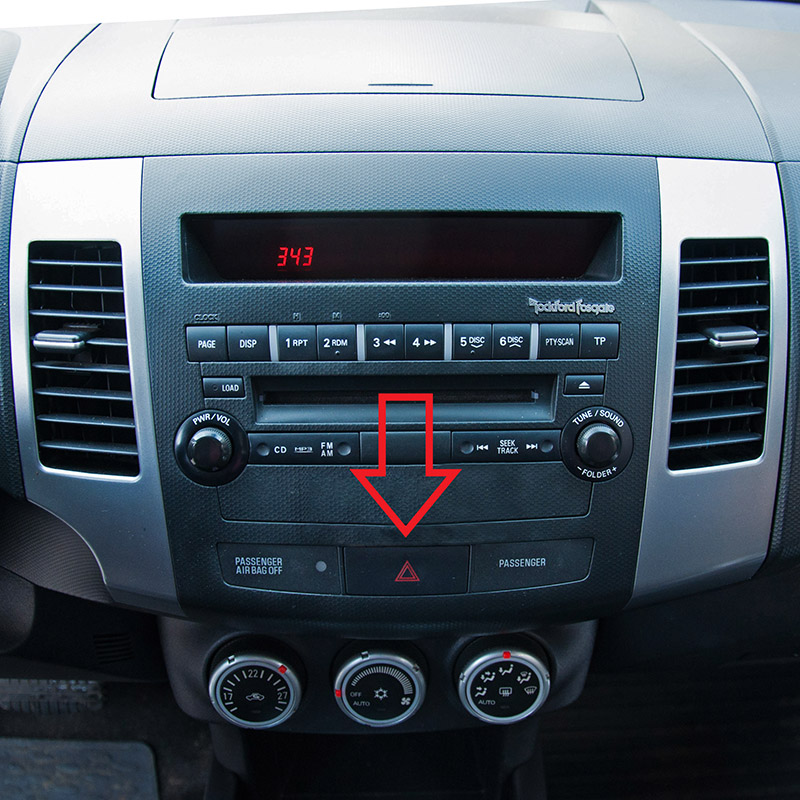

Выключатель аварийной сигнализации Mitsubishi Outlander XL

Примечание:

Аварийная сигнализация Митсубиси Аутлендер XL работает при любом положении ключа в выключателе (замке) зажигания.

Освещение салона

Для общего освещения салона в обивке крыши над передними и задними сидениями установлены плафоны внутреннего освещения.

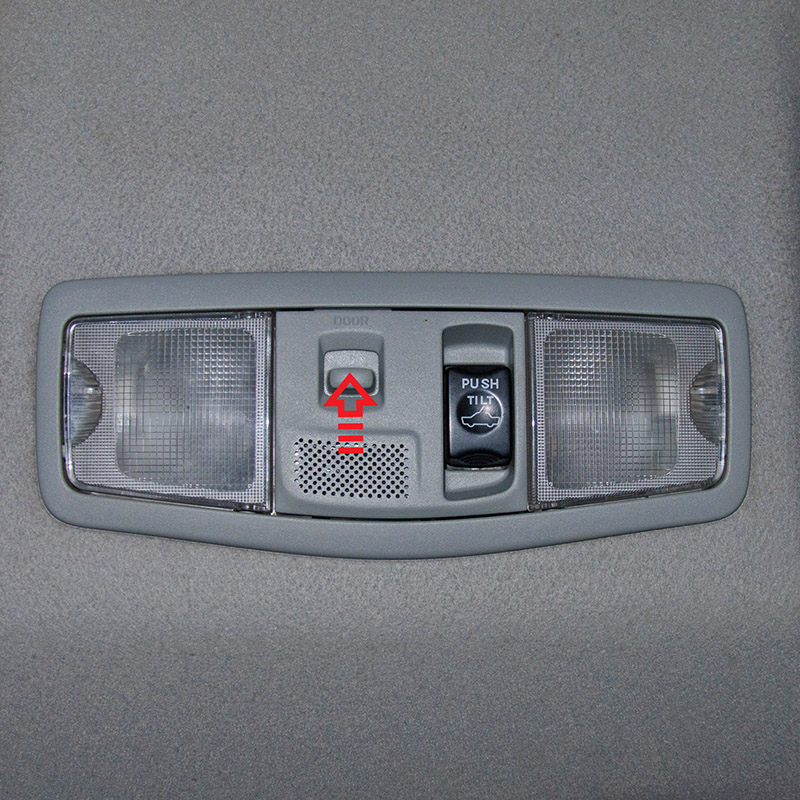

На корпусе плафона над передними сиденьями расположена кнопка включения индивидуального освещения мест водителя и переднего пассажира (указана стрелкой), а также клавиша управления электроприводом люка.

Расположение кнопки включения индивидуального освещения мест водителя Mitsubishi Outlander XL

Кнопка включения индивидуального освещения мест водителя и переднего пассажира может занимать следующие положения:

  • OFF – освещение салона выключено, лампы плафона не включаются независимо от того, открыты или закрыты двери;
  • DOOR – освещение салона включено, лампы плафона включаются при открытии любой двери, включая дверь задка. После закрытия дверей лампы горят в течение 15 с, а затем гаснут.

Лампы освещения салона гаснут без задержки в следующих случаях:

  • При повороте ключа зажигания в положение ON, при всех закрытых дверях, включая дверь багажника.
  • При закрытии всех дверей, включая дверь багажника, с помощью системы центральной блокировки замков дверей.
  • При запирании дверей автомобиля с пульта дистанционного управления.
  • При запирании дверей автомобиля с помощью электронного ключа (если предусмотрено).

Задняя лампа освещения салона

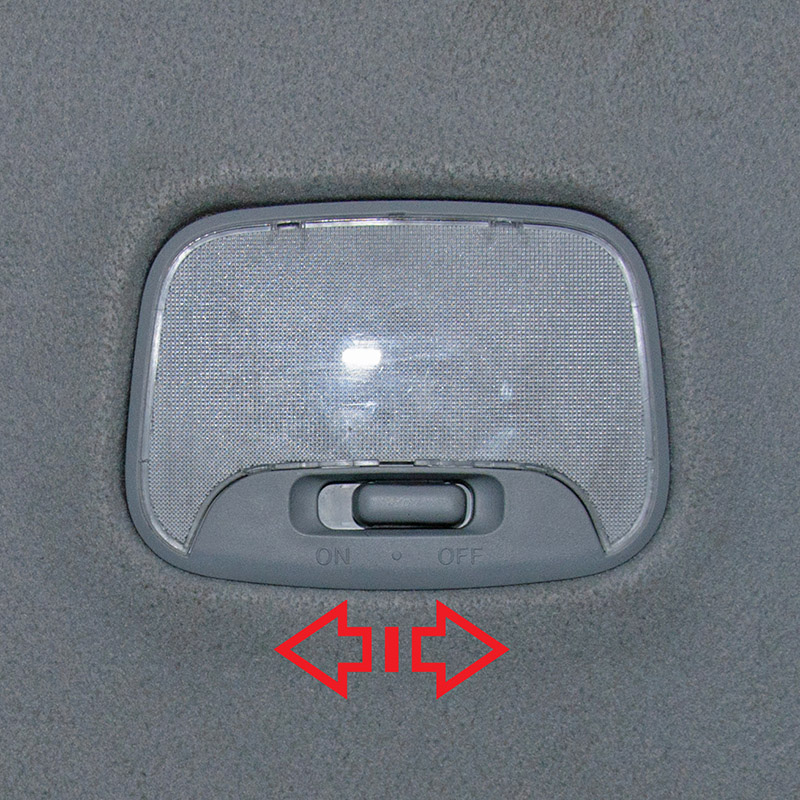

На корпусе плафона над задними сидениями расположен переключатель включения освещения мест пассажиров. Клавиша может занимать следующие положения:

Задняя лампа освещения салона Mitsubishi Outlander XL

  • OFF – освещение салона выключено;
  • Среднее положение – освещение салона включается при открывании дверей;
  • ONN – освещение салона включено, лампы плафона включаются при открытии любой двери, включая дверь задка. После закрытия дверей лампы горят в течение 15 с, а затем гаснут.

Однако лампы освещения салона гаснут без задержки в следующих случаях:

  • При повороте ключа зажигания в положение ON, при всех закрытых дверях, включая дверь багажника.
  • При закрытии всех дверей, включая дверь багажника, с помощью системы центральной блокировки замков дверей.
  • При запирании дверей автомобиля с пульта дистанционного управления.
  • При запирании дверей автомобиля с помощью электронного ключа (если предусмотрено).

Лампы местной подсветки

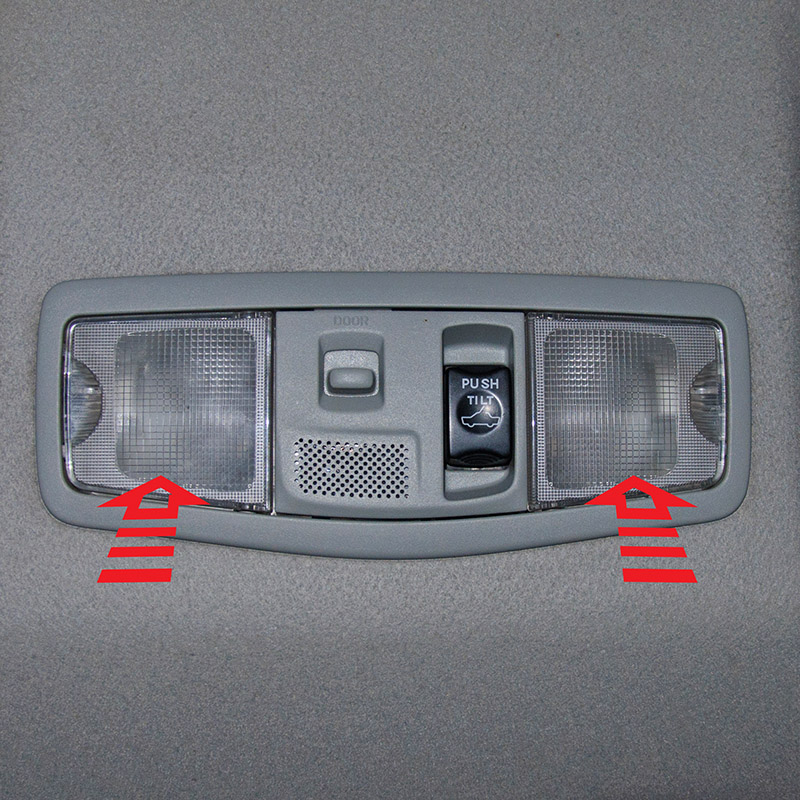

Лампы местной подсветки Mitsubishi Outlander XL

Для включения лампы подсветки переднего плафона освещения нажмите на край рассеивателя.

Примечания:

Если оставить лампы освещения салона включенными при неработающем двигателе, это приведет к разряду аккумуляторной батареи.
Прежде чем выходить из автомобиля, убедитесь, что лампы освещения салона не горят.

Источник: carpedia.club
