Снятие и установка облицовки двери задка (кузов Универсал) Audi A4

Инструменты:

• Вытяжной крюк 3370

1. Для снятия нижней облицовки откройте дверь задка и снимите лампу освещения (1), обратитесь к разделу Снятие и установка плафонов внутреннего освещения.

2. Откройте крышку в облицовке (3), освободите держатель и выньте предупреждающий знак.

3. Выверните 4 винта (2).

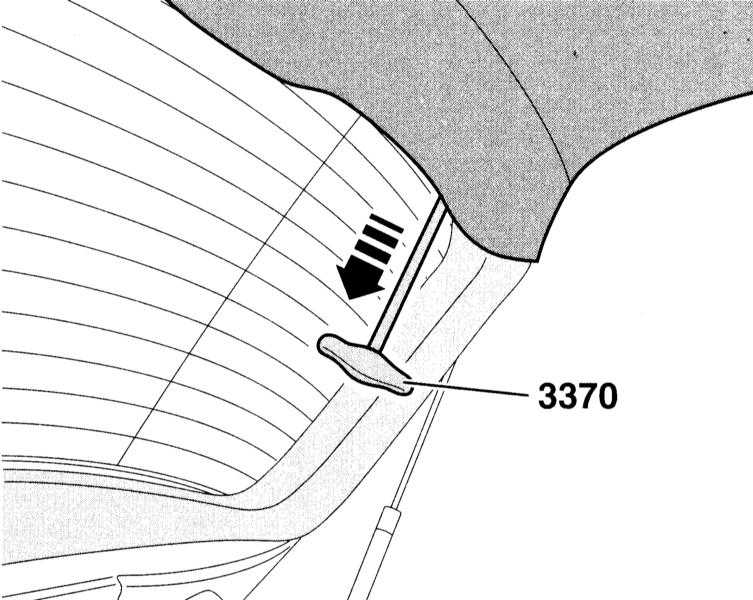

4. Снимите с помощью вытяжного крюка 3370 или HAZET 2520-1 верхнюю облицовку справа и слева из держателя зажима.

5. Выньте осторожно 6 пружинных зажимов (4) из двери задка и снимите облицовку (3).

6. Установка выполняется в последовательности, обратной снятию. При этом следите за тем, чтобы облицовка правильно вошла в крышку у замка двери задка.

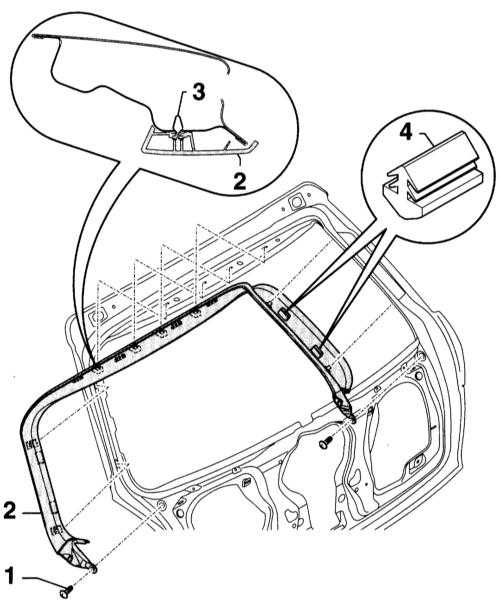

7. Для снятия облицовки заднего окна откройте дверь задка и снимите нижнюю облицовку двери задка.

8. Выверните 2 винта (1).

9. Отсоедините по 2 пружинных зажима (3) с боков из двери задка. (4) – резиновый упор.

10. Выньте 4 пружинных зажима (3) вверху из двери и снимите облицовку (2).

11. При установке следите за правильным положением восьми резиновых упоров.

12. Установите облицовку сначала по бокам, а затем вверху.

13. Зафиксируйте облицовку сначала вверху в отверстиях двери задка, затем по бокам.

14. Закрепите облицовку двумя винтами.
