Снятие и установка облицовки радиатора Ford Focus 3

Вам потребуются: ключ TORXT30, отвертка с плоским лезвием.

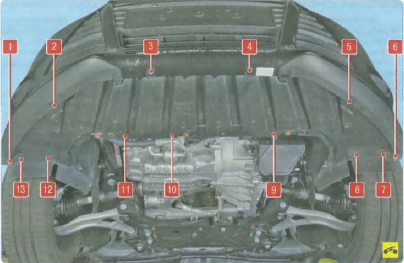

Рис. 5.5. Расположение крепления брызговика радиатора: 1-6 - пистоны крепления брызговика радиатора к бамперу; 7-13 - винты крепления брызговика радиатора к рамке радиатора.

1. Выньте фиксатор пистона крепления брызговика радиатора...

2. ...и извлеките пистон. Аналогично извлеките остальные пять пистонов. Расположение пистонов указано на рис. 5.5.
3. Выверните семь винтов крепления брызговика радиатора. Расположение винтов указано на рис. 5.5.

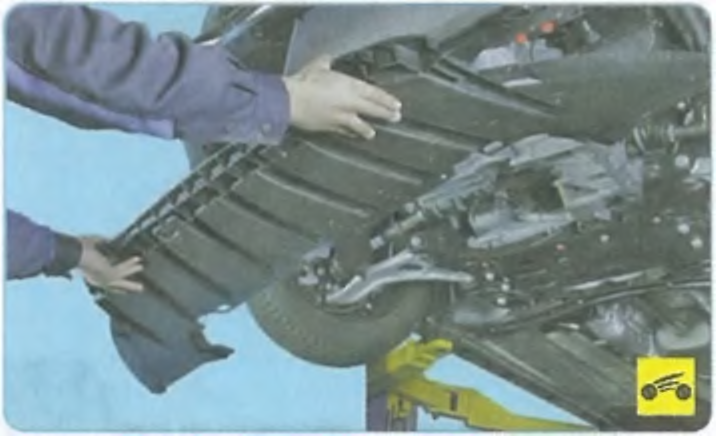

4. Снимите брызговик радиатора.
5. Установите брызговик радиатора в порядке, обратном снятию.

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту в фотографиях серия «Ремонт без проблем» Третий Рим
