Снятие и установка механизма рулевого управления Ford Focus 3

Рулевой механизм снимают для ремонта или замены. Однако учитывайте, что рулевой механизм - это важнейший элемент обеспечения безопасности движения. Низкокачественный ремонт механизма может привести к тяжелым последствиям, поэтому при необходимости ремонтируйте его только в специализированной мастерской или заменяйте новым.
Вам потребуются: ключи «на 10», «на 15», «на 17», «на 18», ключ для гаек колес, ключ TORX Т55, съемник шаровых шарниров, торцовая головка «на 15».

1. Снимите поперечину передней подвески в сборе с рулевым механизмом, штангой стабилизатора и рычагами.

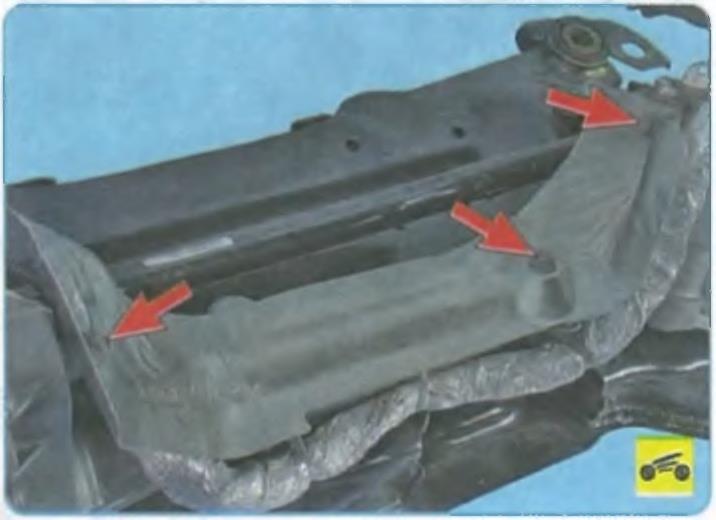

2. Выверните три болта крепления термоэкрана к картеру рулевого механизма...

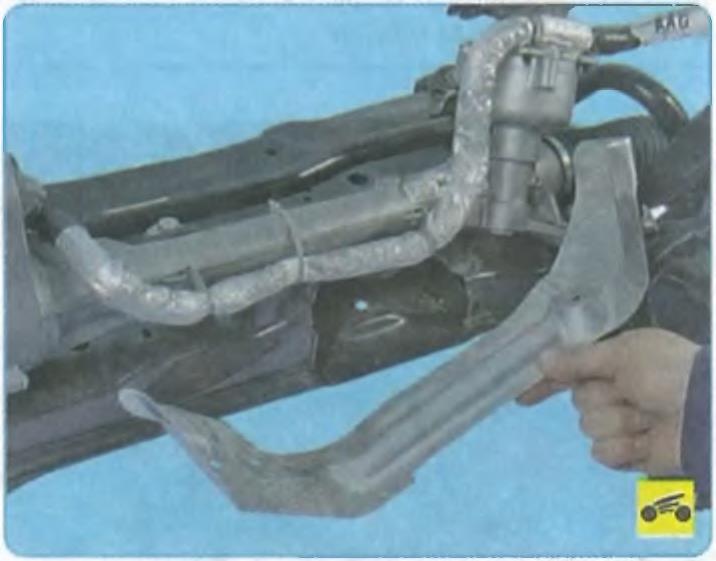

3. ...и снимите термоэкран.

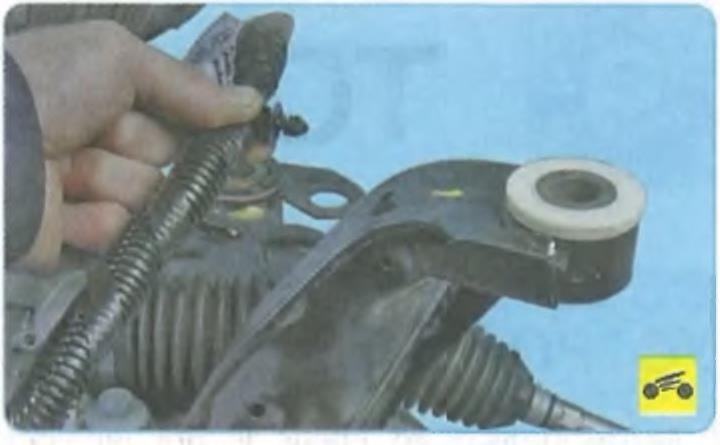

4. Отсоедините от поперечины держатель жгута проводов и отведите жгут в сторону.

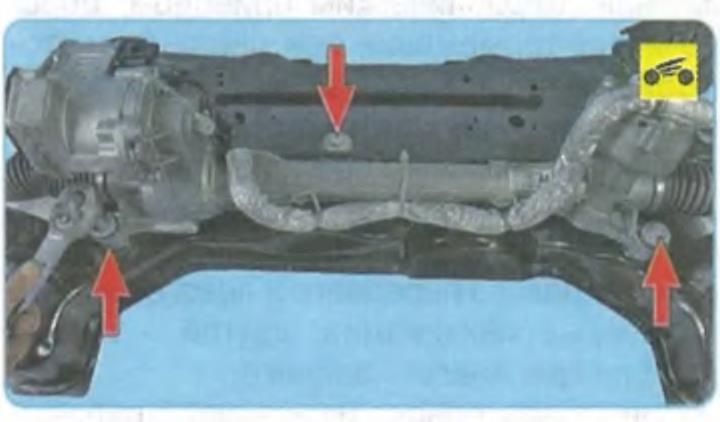

5. Выверните три болта крепления рулевого механизма к поперечине передней подвески...

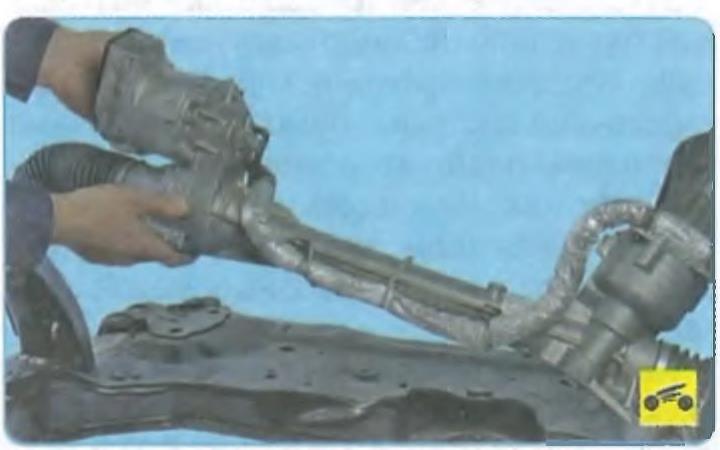

6. ...и снимите рулевой механизм.

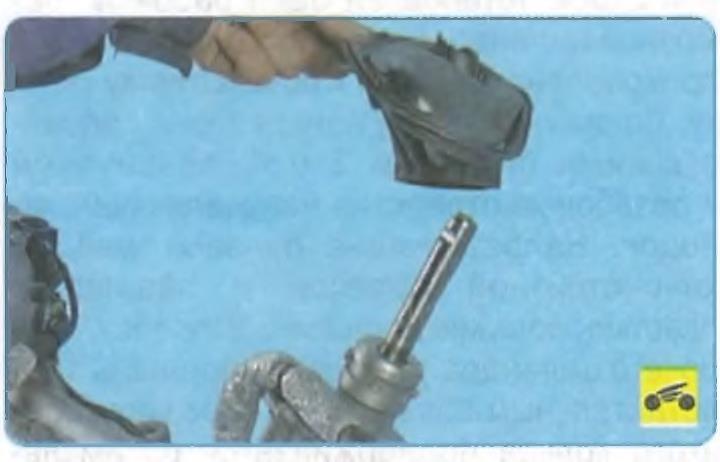

7. Снимите уплотнитель с вала рулевого механизма.
8. Установите детали в порядке, обратном снятию.
9. Проверьте и при необходимости отрегулируйте углы установки передних колес.

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту в фотографиях серия «Ремонт без проблем» Третий Рим
