Замена переднего сальника коленчатого вала двигателей Ford Focus 3

Вам потребуются: отвертки с плоским и крестообразным лезвием, монтажная лопатка, пассатижи, маркер, гидравлическая опора, молоток и оправка для центрирования ведомого диска, ключи «на 8», «на 10», «на 12», «на 13», «на 14», «на 15», «на 17», «на 18», «на 32», специальные приспособления для блокировки распределительных и коленчатого валов, а также натяжного ролика ремня привода газораспределительного механизма.
Для замены сальника коленчатого вала двигателя 1,6 л Duratec Ti-VCT выполните следующие операции.

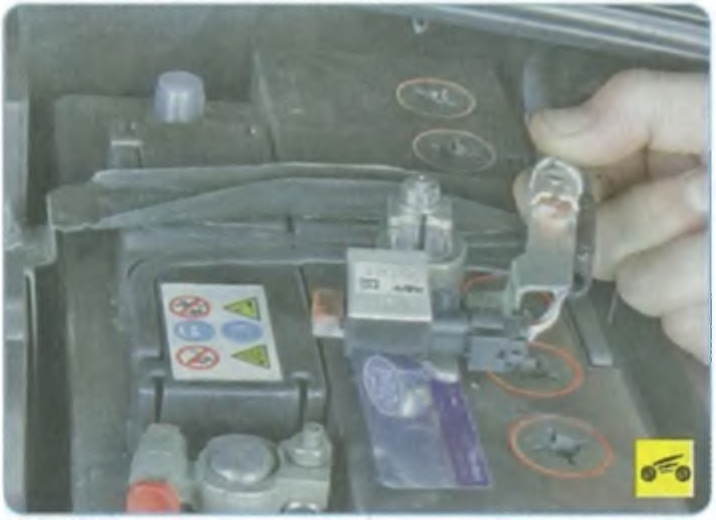

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите ремень привода газораспределительного механизма.

3. Снимите зубчатый шкив коленчатого вала.

4. Поддев отверткой, извлеките сальник из корпуса масляного насоса.
5. Смажьте моторным маслом рабочую кромку нового сальника, установите сальник в корпус масляного насоса, сориентировав его рабочей кромкой внутрь двигателя, и запрессуйте до упора с помощью оправки. В качестве оправки можно использовать головку из набора инструмента подходящего размера или старый сальник.
6. Установите все снятые детали и узлы газораспределительного механизма в порядке, обратном снятию.
Для замены сальника коленчатого вала двигателя 2,0 л Duratec Ti-VCT выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

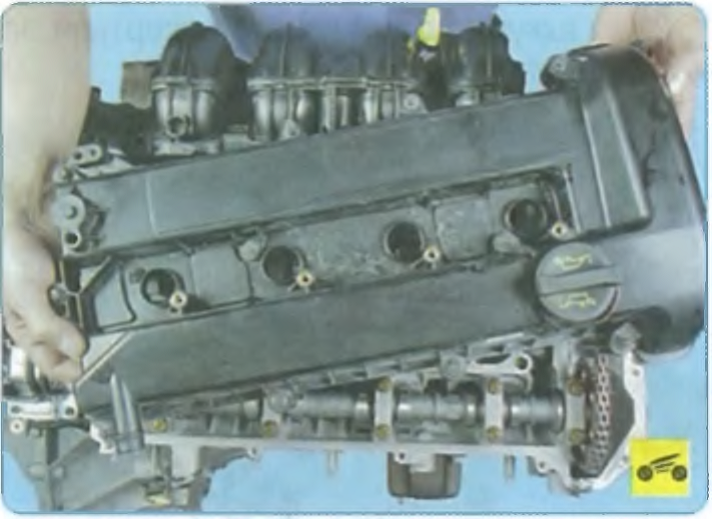

2. Снимите крышку головки блока цилиндров.

3. Вывесите переднюю часть автомобиля и установите на надежную опору. Снимите правое переднее колесо.

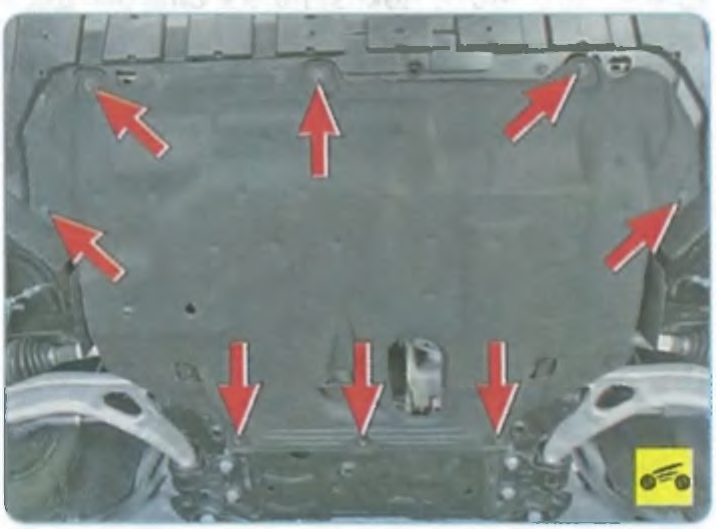

4. Выверните восемь винтов крепления брызговика двигателя...

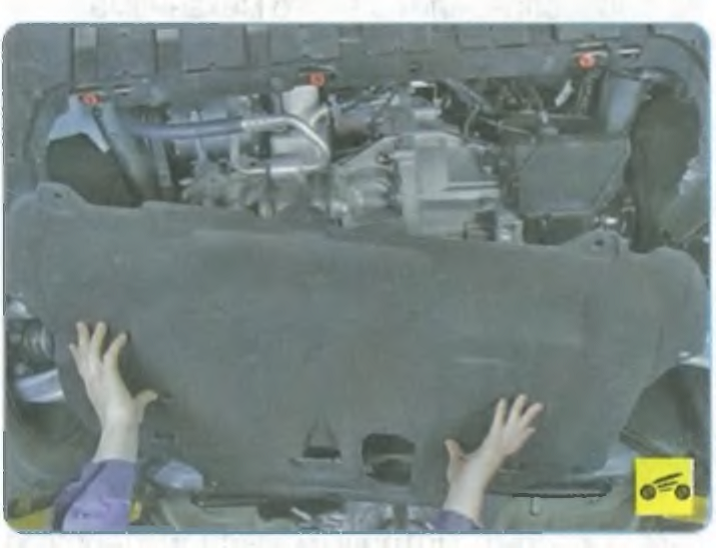

5. ...и снимите брызговик двигателя.
6. Снимите правый передний подкрылок.

7. Снимите ремень привода компрессора кондиционера.

8. Снимите ремень привода генератора и водяного насоса (см. «Замена ремней привода вспомогательных агрегатов», с. 74).
ПРИМЕЧАНИЕ
Согласно рекомендациям завода-изготови- теля ремень привода компрессора кондиционера и ремня привода генератора и водяного насоса для снятия следует разрезать ножом, после чего ремень приходит в негодность. Это объясняется тем, что ремень даже после снятия без повреждения не подлежит повторному использованию, так как рассчитан только на одноразовое растягивание при надевании на шкивы (регулировка натяжения ремня не предусмотрена). Кроме того, замена ремня регламентирована определенным пробегом или сроком эксплуатации.
9. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия.

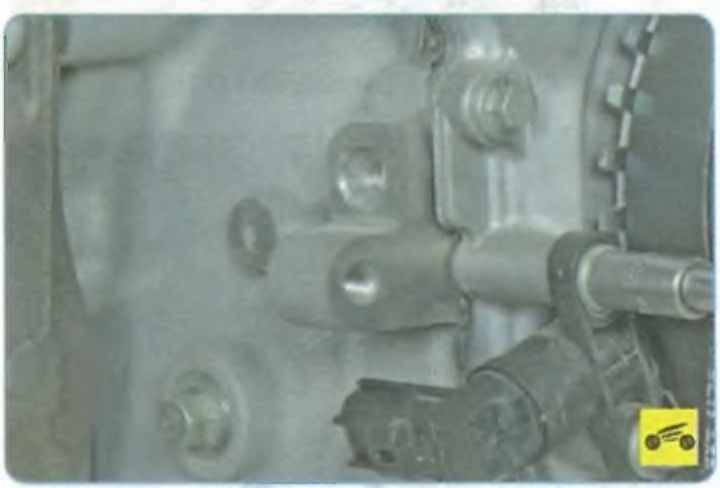

10. Выверните болты крепления и снимите датчик частоты вращения коленчатого вала.

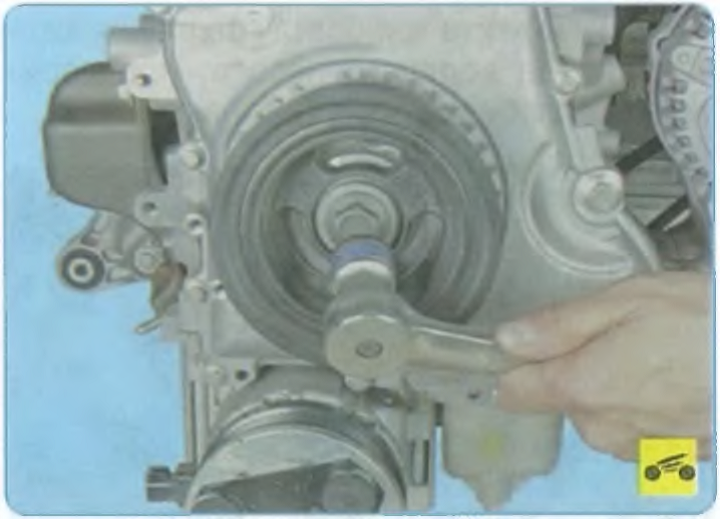

11. Выверните болт крепления шкива коленчатого вала...

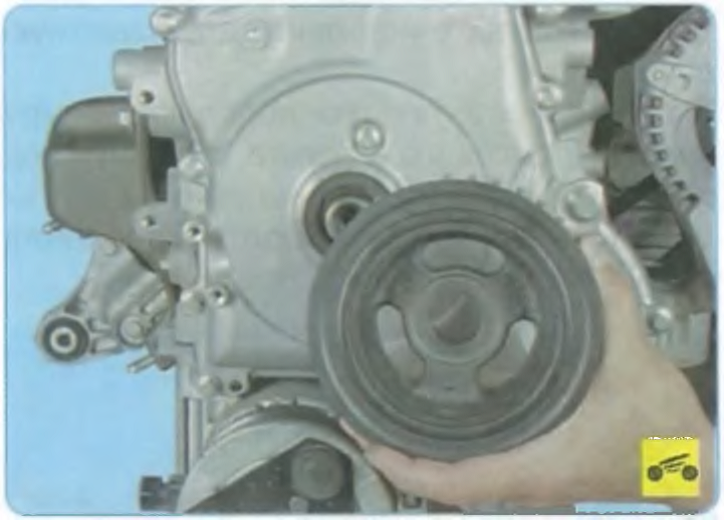

12. ...и снимите шкив.
13. Снимите расширительный бачок с кронштейнов на кузове и отведите его в сторону, не отсоединяя шланги.

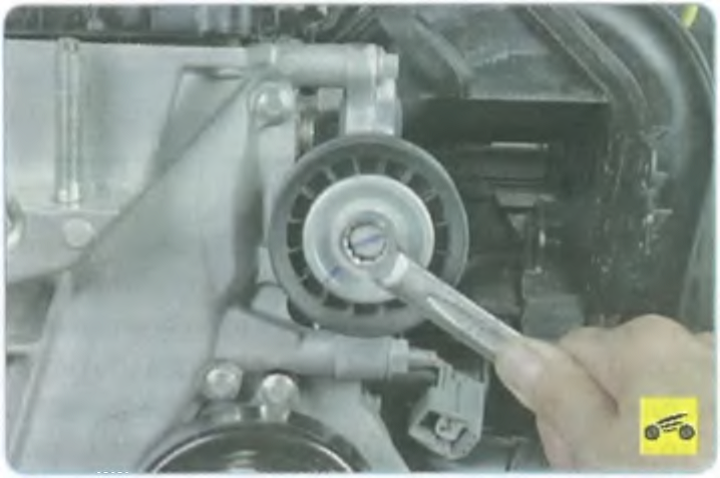

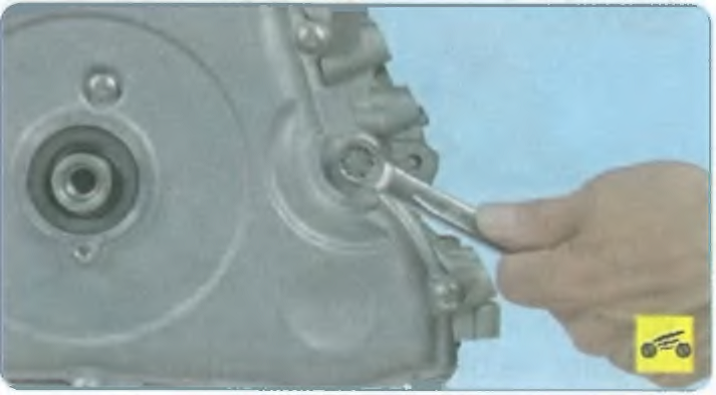

14. Выверните болт крепления...

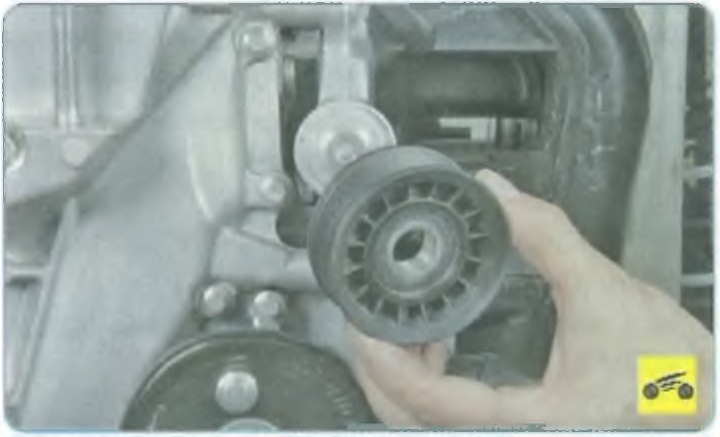

15. ...и снимите приводной ролик.

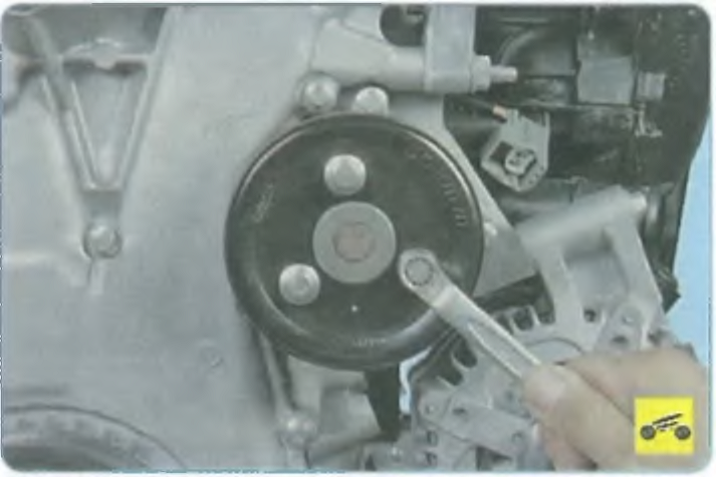

16. Выверните три болта крепления шкива привода водяного насоса, предварительно ослабив затяжку болтов...

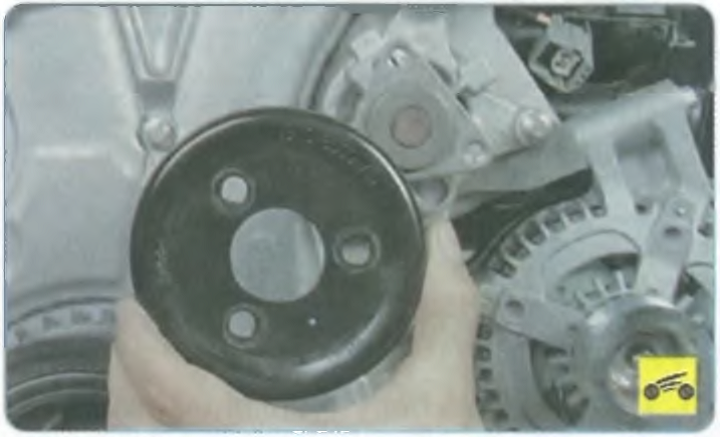

17. ...и снимите шкив.
18. Установите под двигатель надежную опору.
19. Снимите правую переднюю опору подвески силового агрегата, отвернув две гайки ее крепления к кронштейну на двигателе и вывернув два болта крепления к брызговику моторного отсека.

20. Выверните двадцать три болта крепления крышки привода газораспределительного механизма...

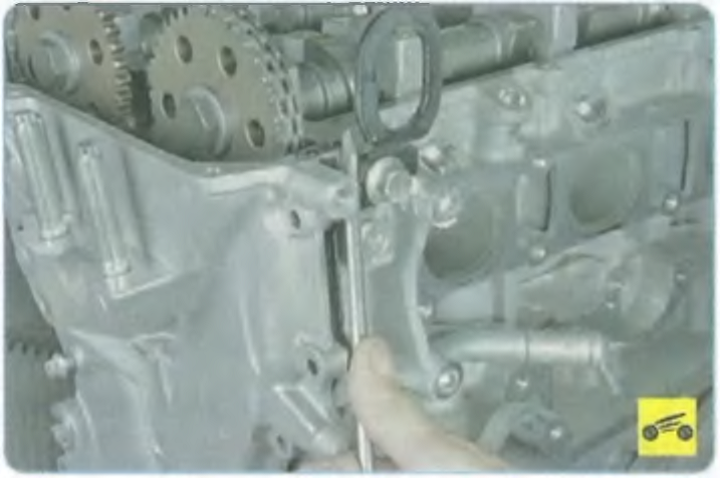

21. ...аккуратно подденьте отверткой за край крышки...

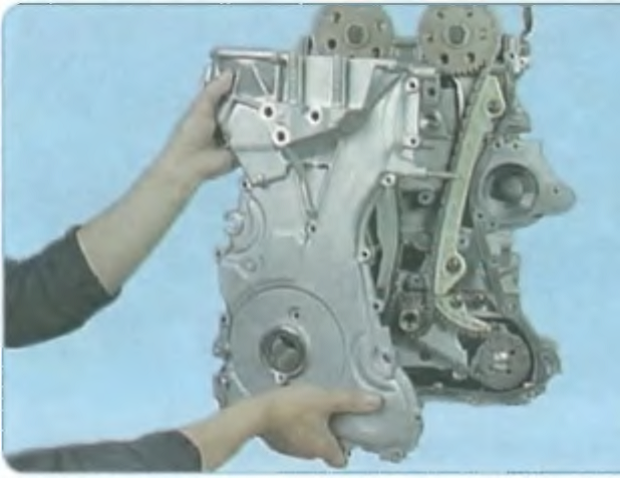

22. ...и снимите крышку привода газораспределительного механизма.

ПРИМЕЧАНИЕ
Для наглядности показано на снятом двигателе.

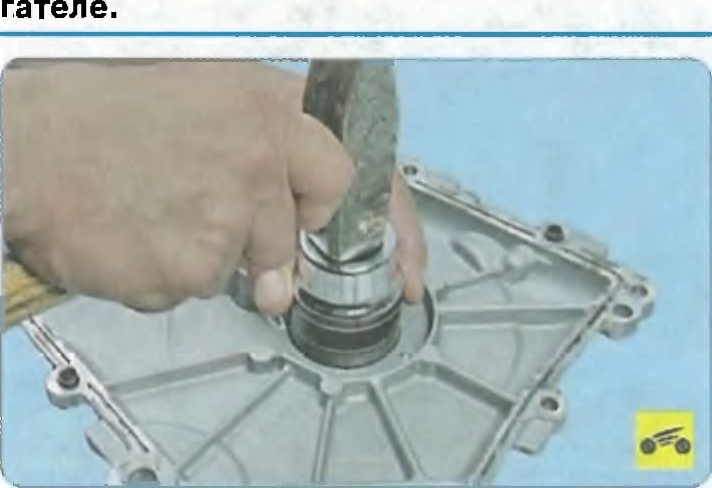

23. С помощью оправки подходящего диаметра выпрессуйте старый сальник из крышки газораспределительного механизма.

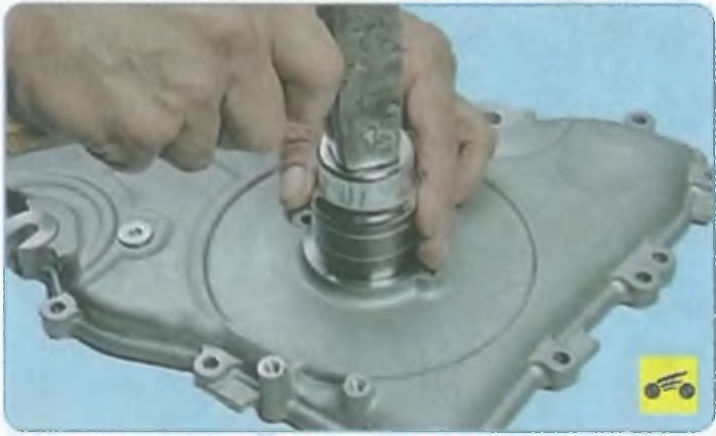

24. Смажьте моторным маслом рабочую кромку нового сальника, установите сальник в крышку, сориентировав его рабочей кромкой внутрь двигателя, и запрессуйте до упора с помощью оправки. В качестве оправки можно использовать головку из набора инструмента подходящего размера или старый сальник.

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту в фотографиях серия «Ремонт без проблем» Третий Рим
