Замена ламп заднего фонаря Ford Focus 3

Примечание:

Операции показаны на автомобиле с кузовом хэтчбек. Процесс замены ламп заднего фонаря автомобилей с кузовом универсал и седан аналогичен.
Расположение ламп указано в подразделе «Проверка внешних осветительных приборов».
Лампы в правом заднем фонаре расположены симметрично, заменяют их аналогично.

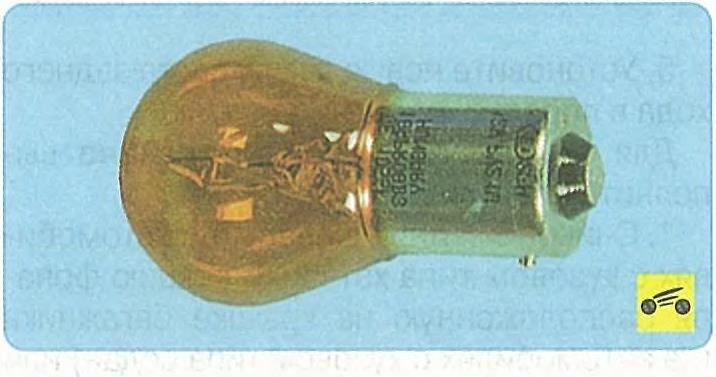

Замена лампы заднего указателя поворота Форд фокус 3

1. Снимите задний фонарь (на автомобилях с кузовом хэтчбек) или секцию фонаря, расположенную на крыле (для автомобилей с кузовом седан и универсал).

ПРИМЕЧАНИЕ:

Замена лампы показана на левом фонаре. Лампу с правой стороны заменяют аналогично.

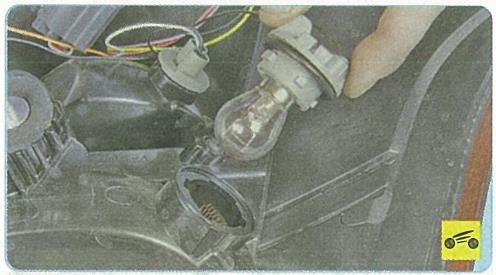

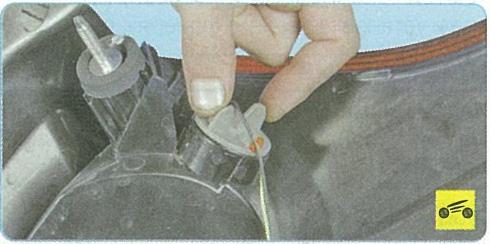

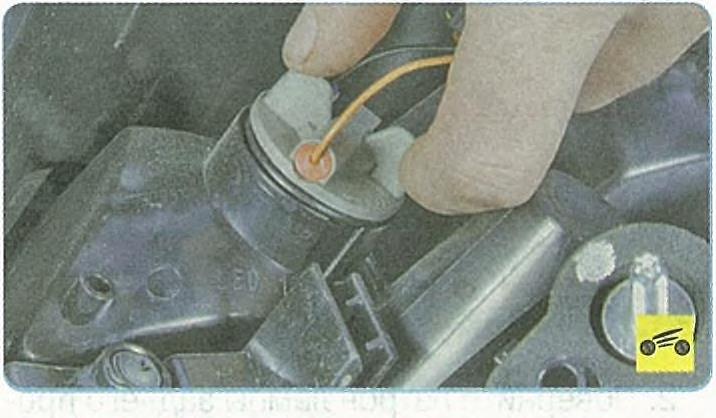

2. Поверните патрон лампы заднего указателя поворота против часовой стрелки.

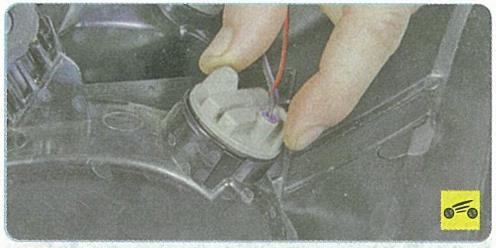

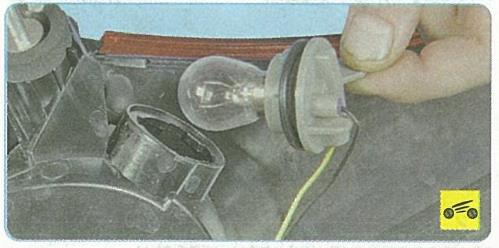

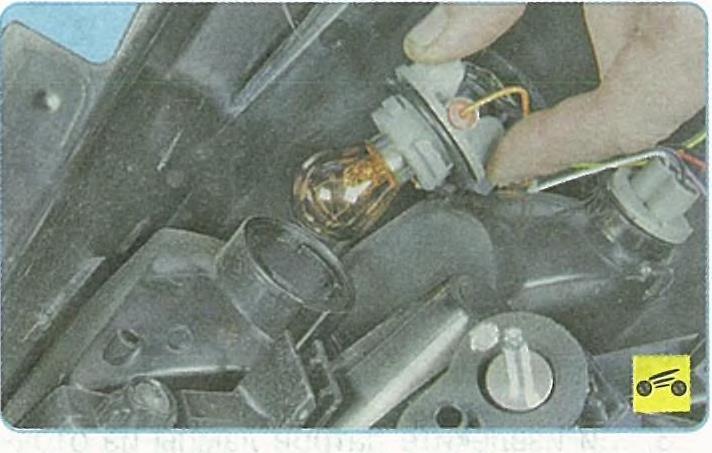

3. Извлеките патрон лампы из отражателя заднего фонаря.

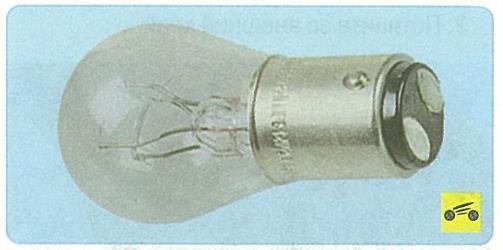

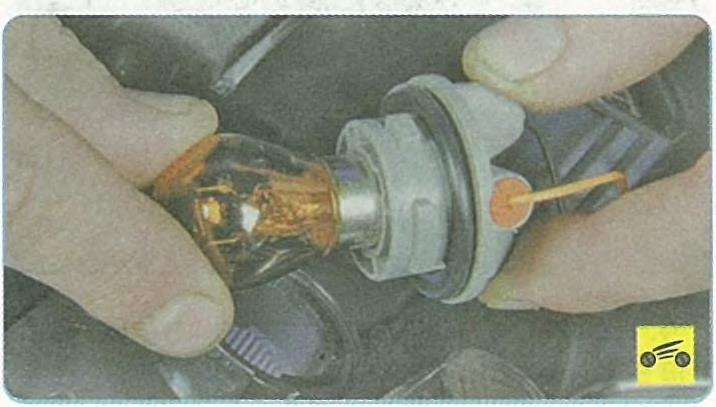

4. Нажмите на лампу и поверните ее против часовой стрелки.

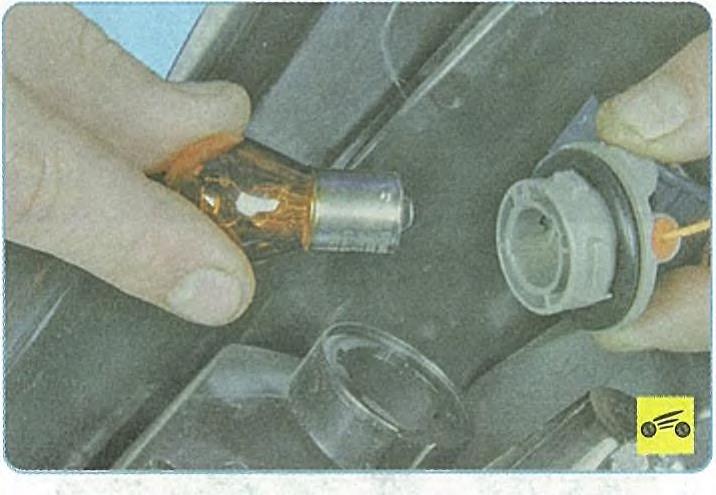

5. Извлеките лампу заднего указателя поворота Форд Фокус 3 из патрона.

6. Установите новую лампу заднего указателя поворота в порядке, обратном снятию.

Замена лампы света заднего хода Форд Фокус 3

1. Снимите задний фонарь (на автомобилях с кузовом хэтчбек), или секцию фонаря, расположенную на крышке багажника (на автомобилях с кузовом седан), или секцию фонаря, расположенную на двери задка (на автомобилях с кузовом универсал).

ПРИМЕЧАНИЕ:
Замена лампы показана на левом фонаре. Лампу с правой стороны заменяют аналогично.

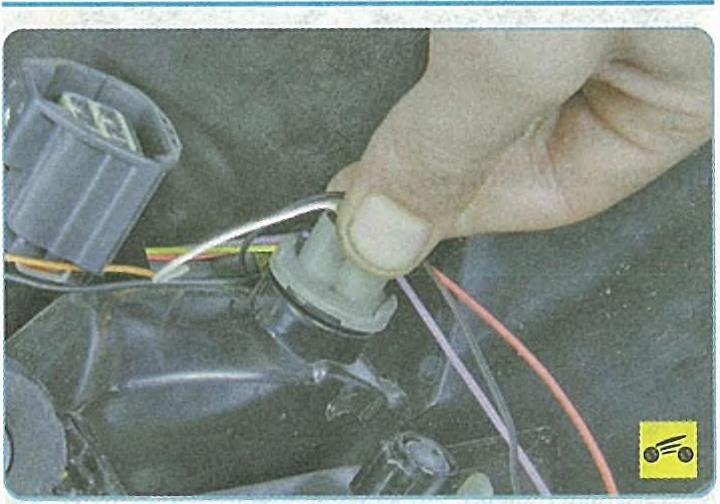

2. Поверните патрон лампы света заднего хода против часовой стрелки.

3. Извлеките патрон из фонаря.

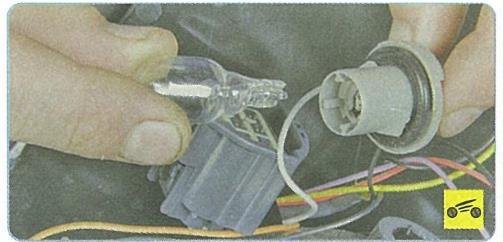

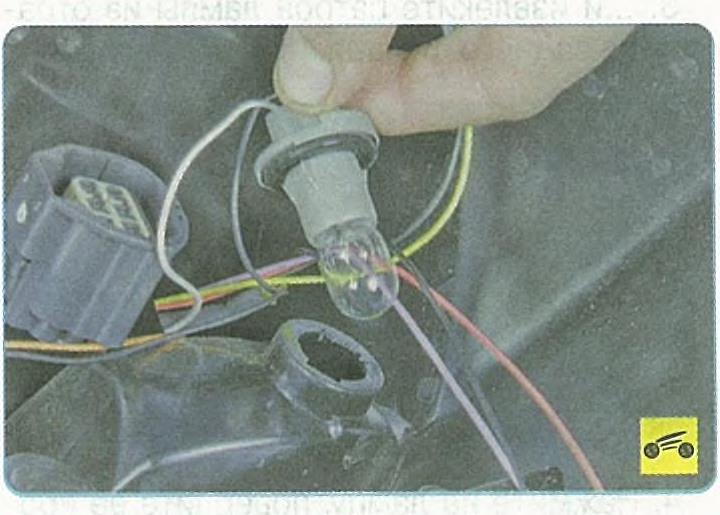

4. Извлеките лампу из патрона.

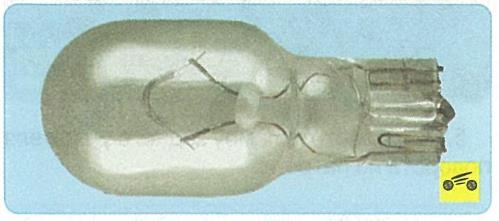

5. Установите новую лампу света заднего хода в порядке, обратном снятию.

Замена лампы стоп-сигнала Форд Фокус 3

1. Снимите задний фонарь (на автомобилях с кузовом типа хэтчбек), секцию фонаря расположенную на крышке багажника (на автомобилях с кузовом типа седан) или секцию фонаря расположенную на двери задка (на автомобилях с кузовом типа универсал).

2. Поверните патрон лампы стоп-сигнала против часовой стрелки.

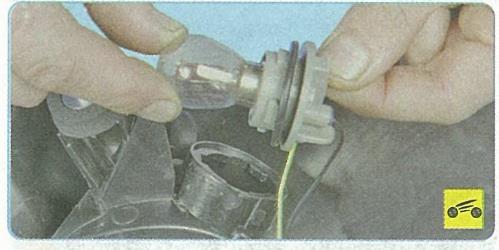

3. Извлеките патрон лампы из отражателя заднего фонаря.

4. Нажмите на лампу и поверните ее против часовой стрелки.

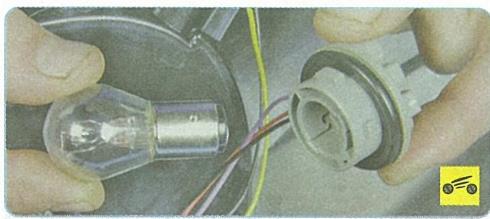

5. Извлеките лампу стоп-сигнала из патрона.

6. Установите новую лампу стоп-сигнала в порядке, обратном снятию.

Замены лампы заднего противотуманного фонаря/заднего габаритного огня Форд Фокус 3

1. Снимите задний фонарь (на автомобилях с кузовом хэтчбек) или секцию фонаря, расположенную на крыле (для автомобилей с кузовом седан и универсал).

2. Поверните патрон лампы заднего противотуманного фонаря/заднего габаритного огня против часовой стрелки.

3. Извлеките патрон лампы из отражателя заднего фонаря.

4. Нажмите на лампу и поверните ее против часовой стрелки.

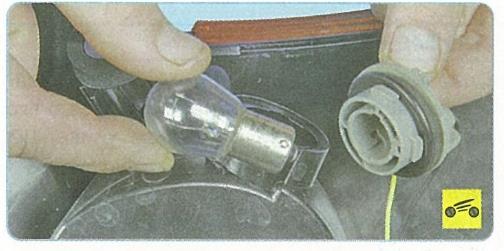

5. Извлеките лампу заднего противотуманного фонаря/заднего габаритного огня из патрона.

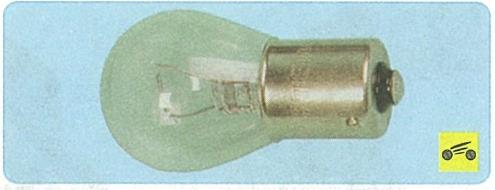

6. Установите новую лампу заднего противотуманного фонаря/заднего габаритного огня в порядке, обратном снятию.

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту в фотографиях серия «Ремонт без проблем» Третий Рим
