Снятие и установка облицовки тоннеля пола в автомобиле Ford Focus 2

Облицовка тоннеля пола состоит из трех частей: двух боковых и центральной.

Вам потребуются: ключ TORX Т25, торцовые головки «на 10», «на 13», отвертки с плоским и крестообразным лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Откройте крышку-подлокотник вещевого ящика.

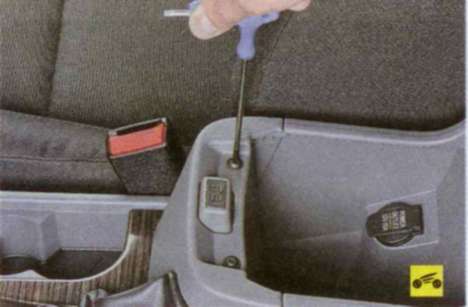

3. Выверните два винта сверху задней облицовки вещевого ящика...

4. ...подденьте отверткой снизу...

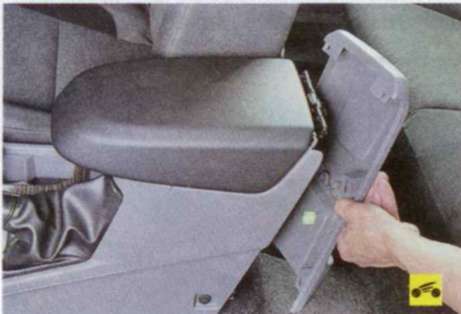

5. ...и снимите заднюю облицовку вещевого ящика.

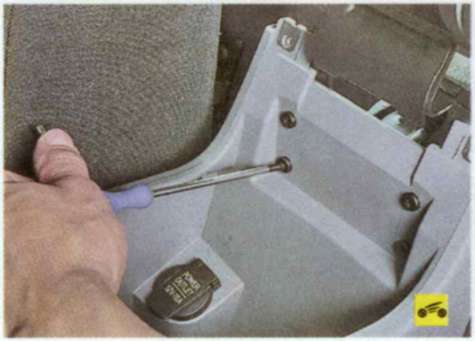

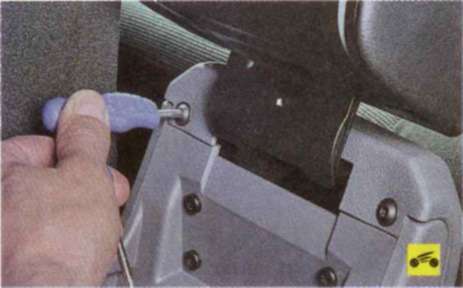

6. Выверните четыре винта крепления крышки-подлокотника...

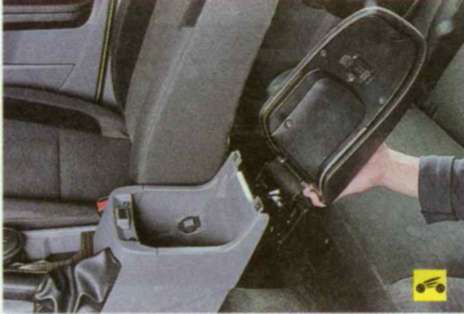

7. ...и снимите ее.

8. Выверните два винта крепления передней облицовки вещевого ящика...

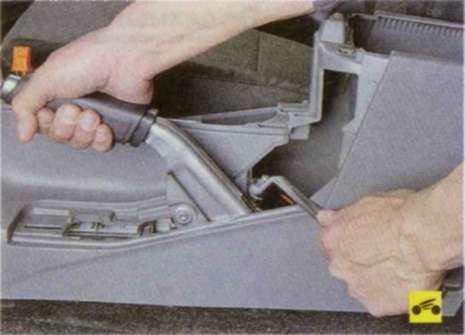

9. ...подденьте отверткой край облицовки снизу около чехла стояночного тормоза...

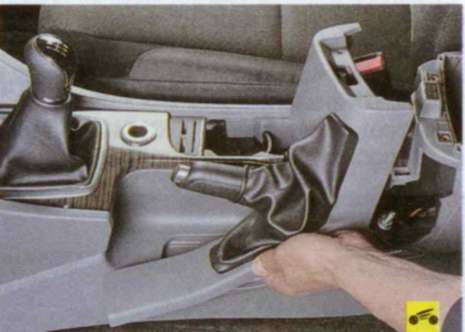

10. ...и снимите облицовку вместе чехлом.

11. Полностью отверните контргайку и регулировочную гайку до самого конца резьбового наконечника переднего троса привода стояночного тормоза.

Примечание

Отсоединять передний трос привода стояночного тормоза от рычага необходимо для того, чтобы можно было поднять рычаг привода на максимально возможную высоту. Иначе облицовку тоннеля пола не удастся снять с рычага.

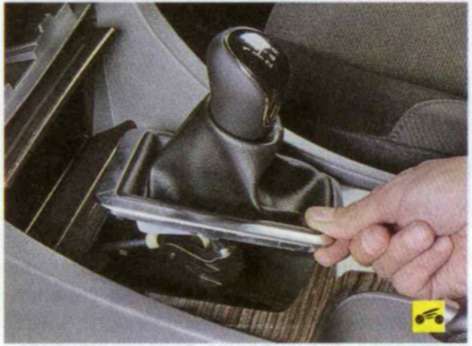

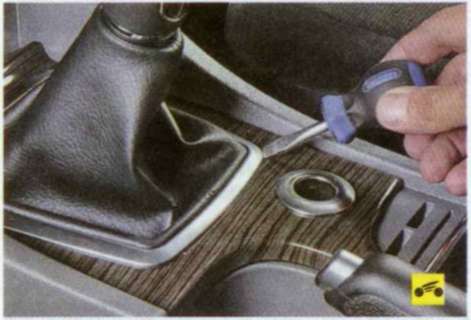

12. Подденьте отверткой край рамки чехла рычага управления коробкой передач....

13. ...заверните чехол на рукоятку рычага управления коробкой передач...

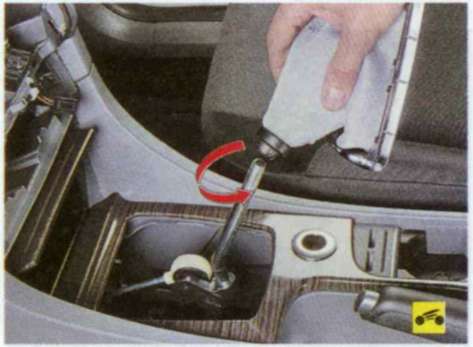

14. ...и отвинтите рукоятку вместе с чехлом от резьбового хвостовика рычага.

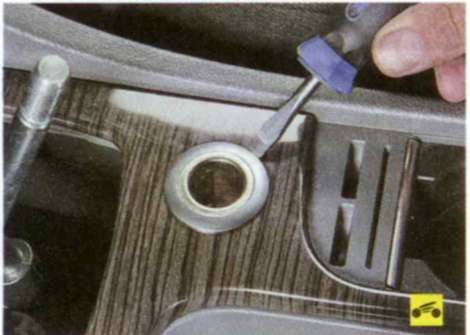

15. Подденьте отверткой корпус прикуривателя...

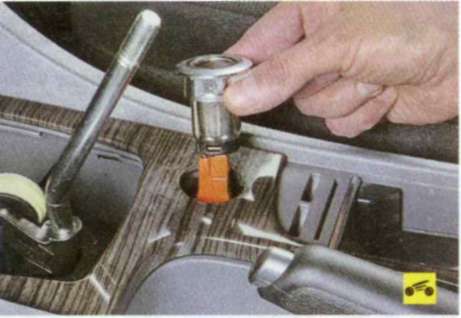

16. ...извлеките прикуриватель...

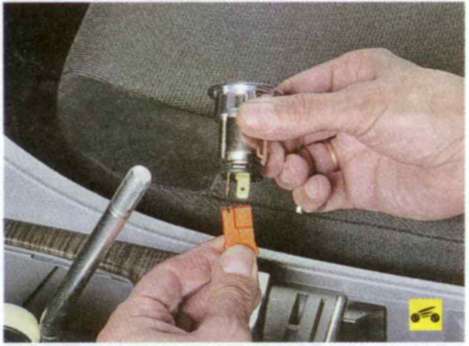

17. ...и отсоедините колодку.

18. Снимите пепельницу.

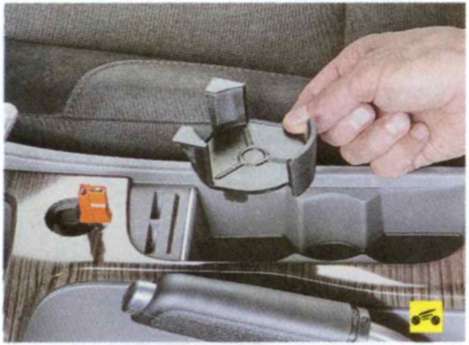

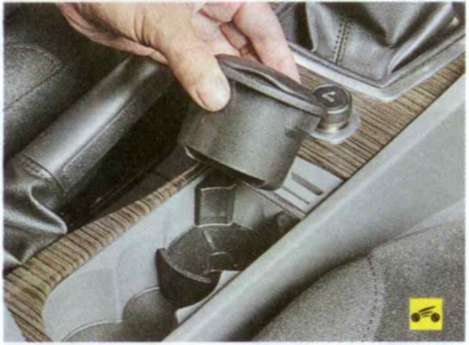

19. Снимите держатель пепельницы...

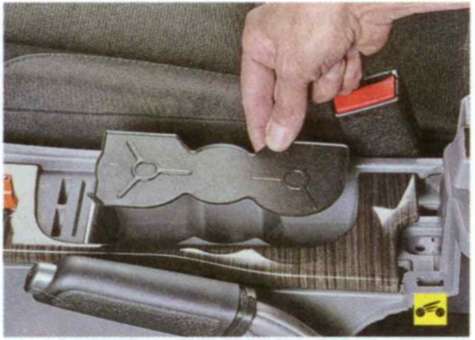

20. ...удалите дно отсека для пепельницы и подстаканника...

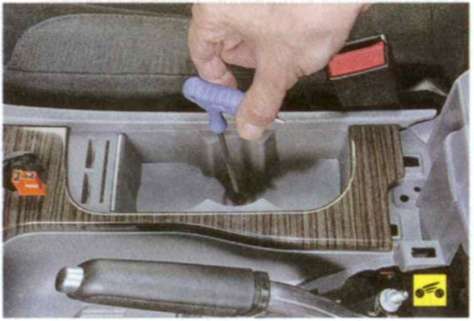

21. ...и выверните расположенный под ним крепежный винт.

22. Снимите накладку облицовки тоннеля пола.

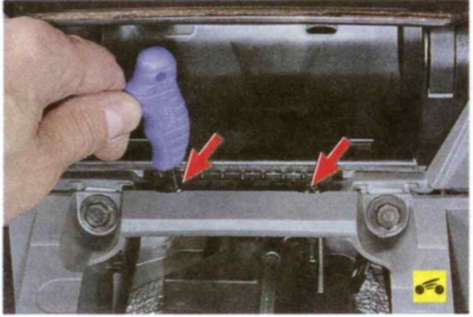

23. Выверните два винта

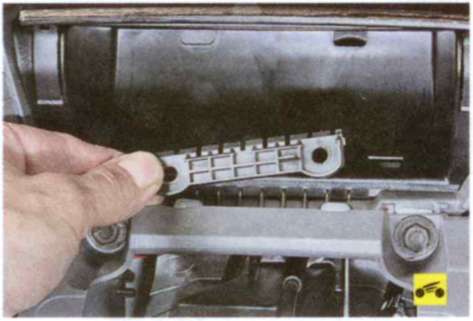

24. ...снимите пластмассовую крепежную пластину...

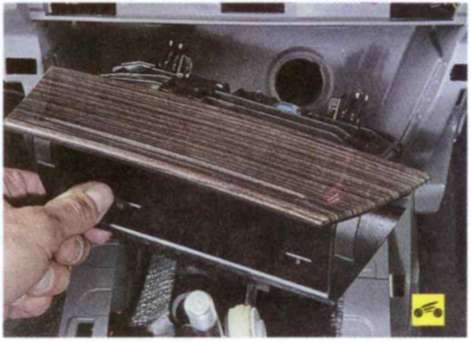

25. ...и вытяните на себя бокс для мелких вещей вместе с крышкой.

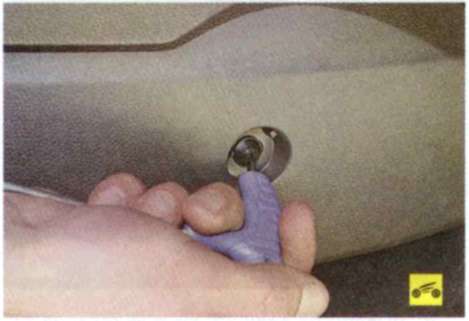

26. Выверните верхний винт крепления левой части облицовки тоннеля пола.

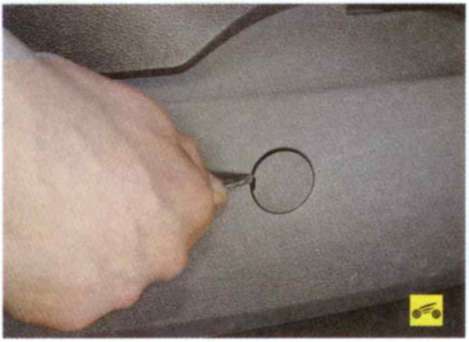

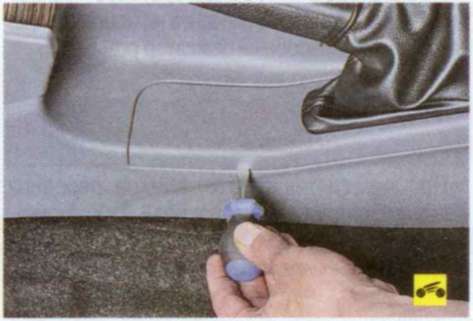

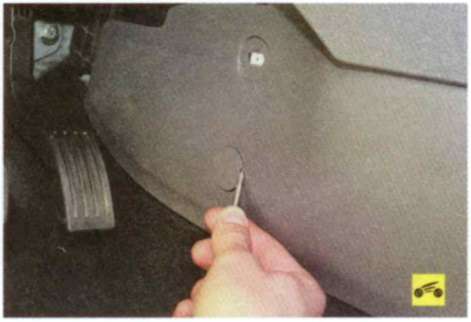

27. Поддев отверткой, снимите декоративную заглушку нижнего винта крепления левой части облицовки тоннеля пола...

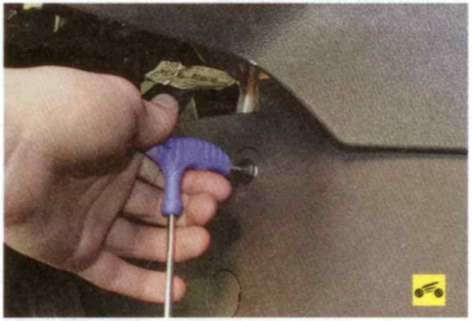

28. ...выверните винт.

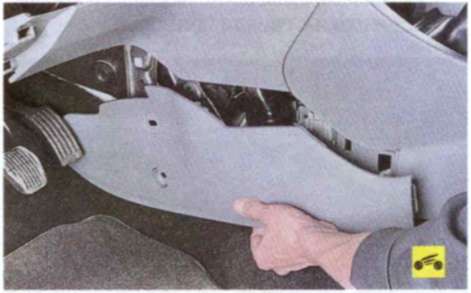

29. ...и снимите левую часть облицовки, сдвинув ее вперед, чтобы вывести фиксаторы из-под кромки средней части.

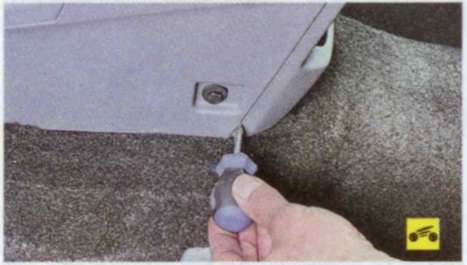

30. Поддев отверткой, снимите декоративную заглушку винта крепления правой части облицовки тоннеля пола...

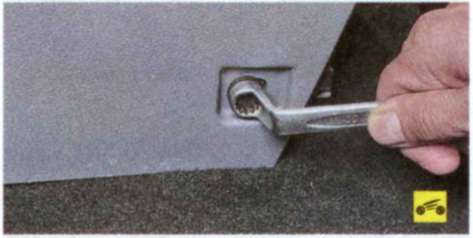

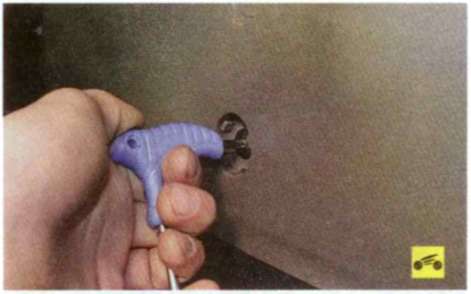

31. ...выверните винт...

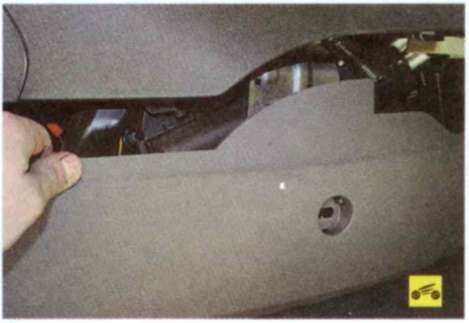

32. ...и снимите правую часть облицовки, сдвинув ее вперед, чтобы вывести фиксаторы из-под кромки средней части.

33. Выверните два болта переднего крепления облицовки к панели приборов.

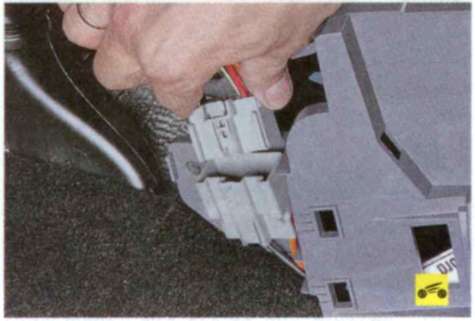

34. Нажмите на фиксатор...

35. ...и разъедините колодки жгута проводов прикуривателя и дополнительной розетки.

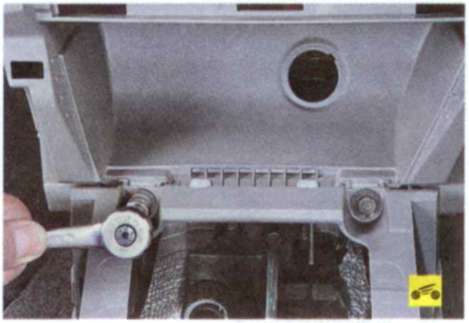

36. Выверните левый болт и симметрично расположенный правый болт в задней части облицовки тоннеля пола.

37. Поднимите вверх рычаг привода стояночного тормоза на максимально возможную высоту...

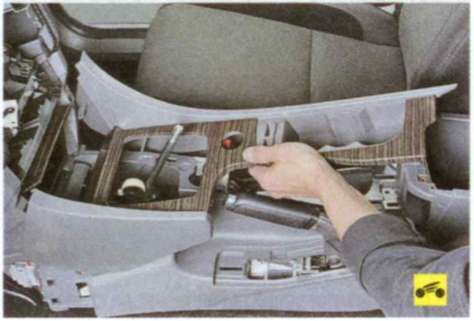

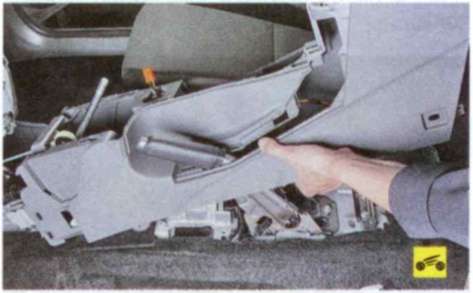

38. ...и снимите среднюю часть облицовки тоннеля пола, переместив ее вверх и вперед по рычагу привода стояночного тормоза.

39. Установите детали в порядке, обратном снятию.

40. Отрегулируйте привод стояночного тормоза.
