Описание конструкции системы питания в автомобиле Ford Focus 2

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Не обозначено
Автосервисы рядом

Топливо в автомобиле Ford Focus 2 подается из бака, установленного под днищем в районе заднего сиденья. Топливный бак пластмассовый.

Крепится бак к кузову двумя стальными лентами. Металлическая наливная труба с заливной горловиной соединена с баком резиновым бензостойким шлангом, закрепленным хомутами.

Заливная горловина топливного бака снабжена устройством лепесткового типа. Верхние части наливной трубы и топливного бака соединяет вентиляционная трубка, служащая для отвода воздуха, вытесняемого из бака при заправке топливом.
Элементы системы питания двигателя автомобиля Ford Focus 2

Элементы системы питания двигателя:
1 — топливная рампа c форсунками;
2 — впускной трубопровод;
3 — дроссельный узел;
4 — клапан продувки адсорбера;
5 — топливный модуль;
6 — топливный бак;
7 — адсорбер;
8 — трубка дренажа горловины;
9 — наливная труба;
10 — шланг вентиляции адсорбера

Топливный модуль

В баке установлен топливный модуль, в состав которого входят топливный насос, топливный фильтр, регулятор давления топлива и датчик указателя уровня топлива. Для доступа к топливному модулю бак приходится снимать.

Датчик указателя уровня топлива выдает сигналы на указатель, расположенный в комбинации приборов. Датчик прикреплен к корпусу топливного модуля и представляет собой переменный резистор, сопротивление которого изменяется в зависимости от перемещения рычага поплавка, отслеживающего уровень топлива в баке.

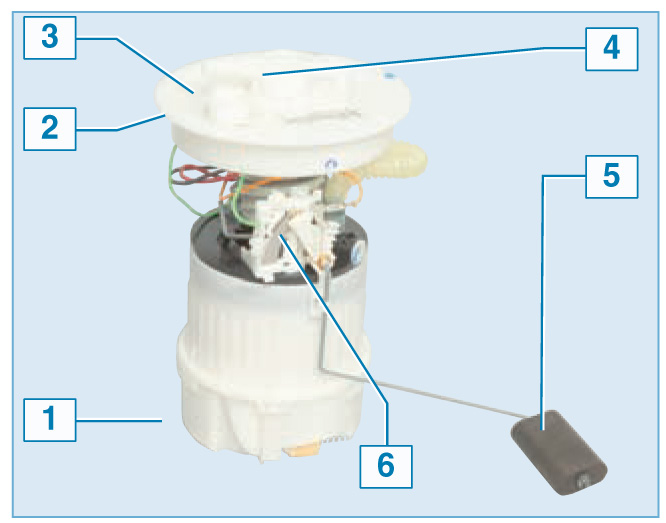

Элементы топливного модуля автомобиля Ford Focus 2

Элементы топливного модуля:
1 — корпус модуля;
2 — крышка модуля;
3 — штуцер нагнетательной магистрали;
4 — электрический разъем;
5 — поплавок датчика указателя уровня топлива;
6 — датчик указателя уровня топлива

Топливный насос

Топливный насос расположен внутри корпуса топливного модуля,  выполнен неразборным узлом и при выходе из строя его необходимо заменить.

На входе в насос установлен сетчатый фильтр. Производительность насоса не менее 60 л/ч. Насос электрический, погружной.

Электродвигатель насоса коллекторный, с двумя постоянными магнитами, расположенными на статоре. Под нагрузкой топливный насос потребляет ток до 6 А. Насос вихревого типа.

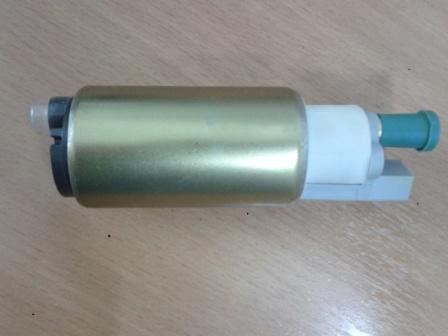

При вращении крыльчатки топливного насоса, имеющей большое количество лопастей, создается завихрение топлива, в результате чего наращивается его кинетическая энергия, вызывающая повышение давления. Топливо, проходя через насос во время его работы, смазывает и охлаждает насос.Топливный насос автомобиля Ford Focus 2

Топливный фильтр тонкой очистки входит в состав топливного модуля и включает в себя регулятор давления топлива, который обеспечивает сброс излишков топлива.

Отдельно в запасные части топливный фильтр не поставляется и поэтому его замена возможна только в составе всего топливного модуля.

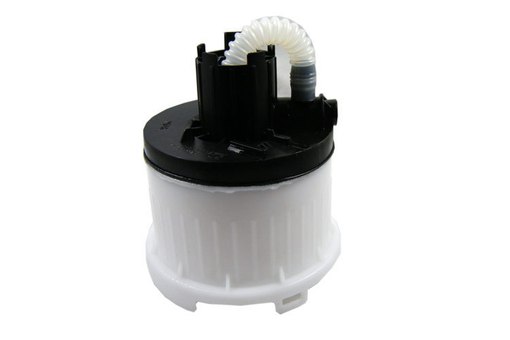

Топливный фильтр тонкой очистки автомобиля Ford Focus 2

Регулятор давления топлива неразборный, при выходе из строя подлежит замене весь топливный модуль. Во время работы двигателя регулятор поддерживает давление в нагнетательной магистрали в пределах 3,3–3,6 бар.

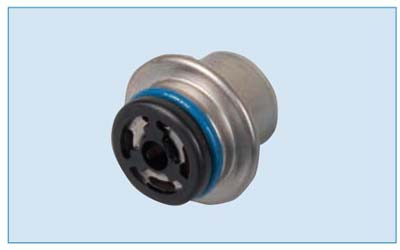

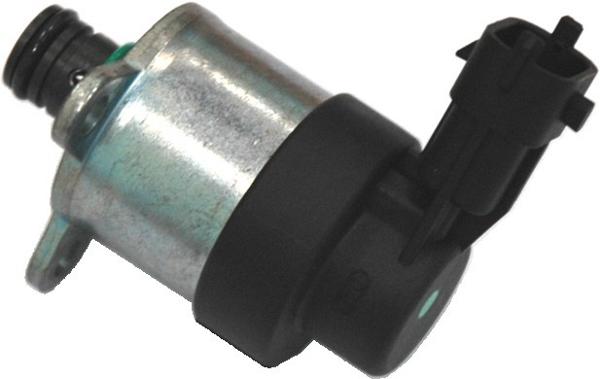

Регулятор давления топлива автомобиля Ford Focus 2

Топливная рампа в сборе с форсунками

Топливная рампа представляет собой пластмассовую трубку с установленными на ней форсунками. Рампа прикреплена к впускному трубопроводу двумя саморезами. Форсунка фиксируется на рампе металлической запорной скобой и уплотняется в рампе и головке блока цилиндров резиновыми кольцами.

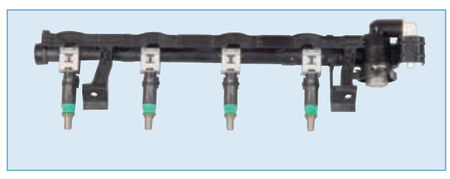

Топливная рампа в сборе с форсунками в автомобиле Ford Focus 2

Форсунка

Форсунка представляет собой электромагнитный клапан, пропускающий топливо при подаче на него напряжения и запирающийся под действием возвратной пружины при обесточивании. Во входном штуцере каждой форсунки установлен индивидуальный топливный фильтр. Управляет работой форсунок электронный блок системы управления двигателем (ЭБУ).

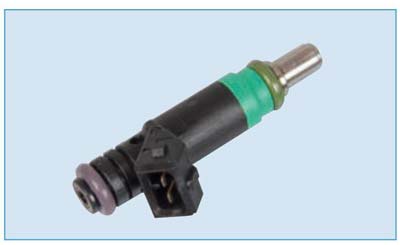

При обрыве или замыкании в обмотке форсунки, последнюю следует заменить. При засорении форсунок их можно промыть без демонтажа на специальном стенде СТО.Форсунка системы питания автомобиля Ford Focus 2

Гаситель пульсаций давления топлива

В отдельном гнезде топливной рампы установлен гаситель пульсаций давления топлива. Он представляет собой камеру с подпружиненной диафрагмой.Гаситель пульсаций давления топлива в автомобиле Ford Focus 2

Система подвода воздуха к дроссельному узлу

Воздух поступает в двигатель через воздухозаборник, корпус воздушного фильтра с фильтрующим элементом, гофрированный шланг, трубу подвода воздуха к дроссельному узлу, дроссельный узел и впускной трубопровод. Воздушный фильтр со сменным бумажным элементом обеспечивает очистку всасываемого воздуха. Воздухозаборник расположен за решеткой радиатора, а воздушный фильтр установлен в передней части моторного отсека слева.

Система подвода воздуха к дроссельному узлу автомобиля Ford Focus 2

Элементы системы подвода воздуха к дроссельному узлу:
1 — воздухозаборник;
2 — труба подвода воздуха к дроссельному узлу;
3 — гофрированный шланг;
4 — корпус воздушного фильтра с фильтрующим элементом

Впускной трубопровод

Элементы впускного трубопровода автомобиля Ford Focus 2

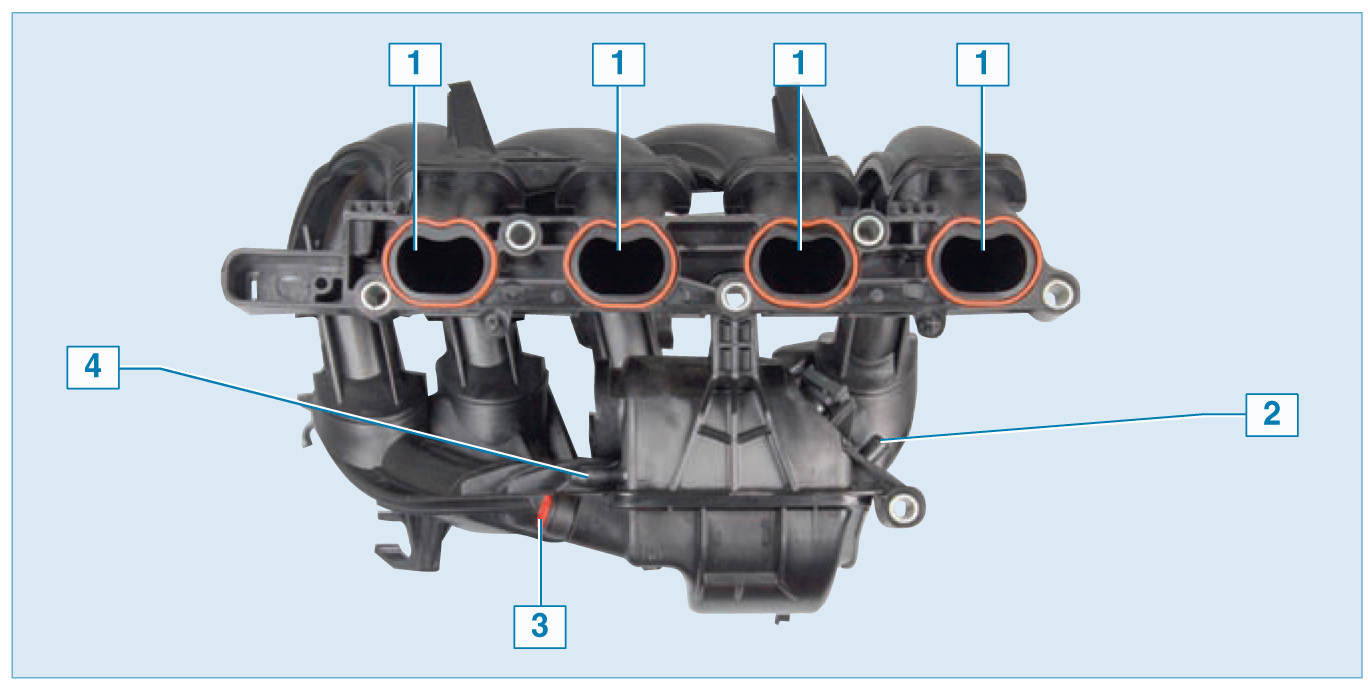

Элементы впускного трубопровода:
1 — канал подвода воздуха к цилиндру;
2 — штуцер трубки вентиляции картера;
3 — штуцер трубки вакуумного усилителя;
4 — штуцер подвода паров топлива из адсорбера

Дроссельный узел

Дроссельный узел крепится к впускному трубопроводу и представляет собой корпус дроссельной заслонки, на котором установлен блок управления дроссельной заслонкой.

В данной конструкции отсутствует механическая связь педали «газа» и дроссельной заслонки. Заслонка открывается на нужный угол по сигналу ЭБУ, который в свою очередь получает входной сигнал от датчика положения педали «газа».

Пройдя дроссельный узел, воздух поступает во впускной трубопровод. Из общей полости впускного трубопровода — ресивера воздух по четырем отдельным каналам подводится к впускным каналам головки блока цилиндров.

В состав системы питания входит система улавливания паров топлива, включающая адсорбер, установленный под днищем автомобиля за топливным баком, и электромагнитный клапан продувки адсорбера, прикрепленный к кронштейну выпускного патрубка системы охлаждения.

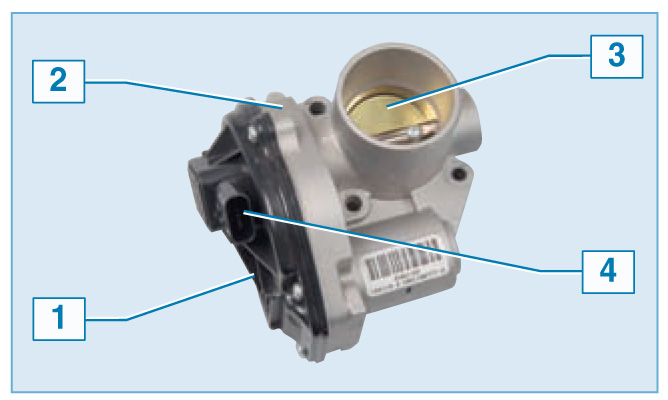

Элементы дроссельного узла автомобиля Ford Focus 2

Дроссельный узел:
1 — блок управления дроссельной заслонкой;
2 — корпус;
3 — дроссельная заслонка;
4 — электрический разъем

Адсорбер

Пары топлива из бака попадают в адсорбер (емкость с активированным углем) через штуцер с надписью «TANK», где накапливаются, пока двигатель не работает.

Второй штуцер адсорбера с надписью «PURGE» соединен трубкой с электромагнитным клапаном продувки адсорбера, а третий с надписью «AIR» — с атмосферой.

При остановленном двигателе электромагнитный клапан продувки закрыт, и в этом случае адсорбер не сообщается с впускным трубопроводом.Адсорбер автомобиля Ford Focus 2

Адсорбер:
1 — штуцер трубки отвода паров топлива от адсорбера к клапану;
2 — штуцер трубки подвода паров топлива из бака к адсорберу;
3 — штуцер подвода воздуха

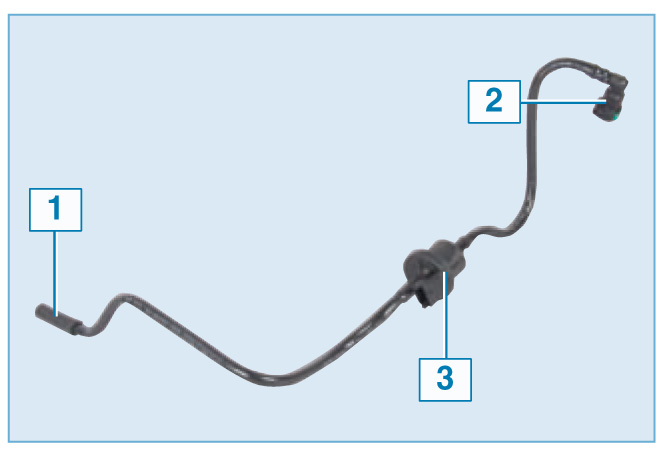

Клапан продувки адсорбера

При работе двигателя электронный блок, управляя электромагнитным клапаном, осуществляет продувку адсорбера свежим воздухом за счет разрежения во впускном трубопроводе. Пары бензина смешиваются с воздухом и отводятся во впускной трубопровод и далее — в цилиндры двигателя.

Чем больше расход воздуха двигателем, тем больше длительность управляющих импульсов электронного блока и тем интенсивнее продувка.Клапан продувки адсорбера автомобиля Ford Focus 2

Клапан продувки адсорбера:
1 — трубка, соединяющая клапан с трубопроводом;
2 — трубка, соединяющая клапан с адсорбером;
3 — электрический разъем

Примечание:

В систему питания входит выключатель, срабатывание которого приводит к отключению подачи топлива. При движении автомобиля попадание колеса (особенно переднего левого) в выбоину на проезжей части или удар им о препятствие, а также даже легкое столкновение с другим транспортным средством приводит к отключению «минусового» провода топливного насоса. Его можно перевести в замкнутое состояние, нажав на него пальцем через отверстие в облицовке порога двери водителя.Расположение выключателя подачи топлива в автомобиле Ford Focus 2

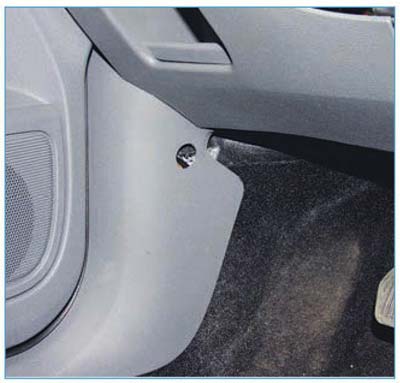

Выключатель подачи топлива расположен за облицовкой порога двери водителя
