Снятие и установка впускного коллектора в автомобиле Ford Focus 2

1. Снимите топливный коллектор. Поднимите и подоприте автомобиль. Выверните нижний болт крепления впускного коллектора. Опустите автомобиль.

Нижний болт крепления впускного коллектора

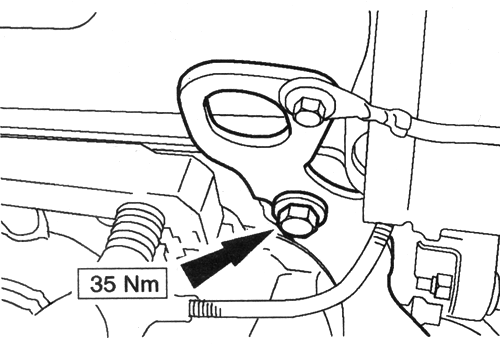

2. Отсоедините проушину подъема двигателя от головки цилиндров.

Проушина подъема двигателя

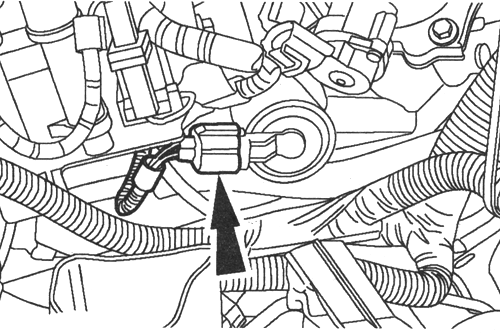

3. Рассоедините штекерный разъем датчика управления подачей воздуха в режиме холостого хода (IAC).

Штекерный разъем датчика управления подачей воздуха в режиме холостого хода

4. Рассоедините штекерный разъем датчика положения дроссельной заслонки (ТР).

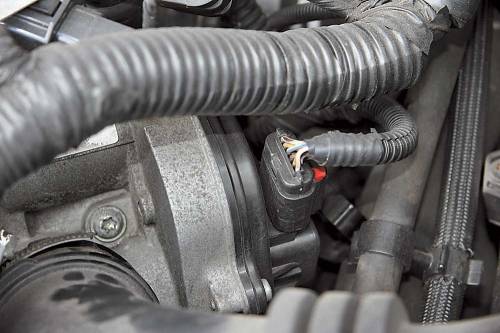

Штекерный разьем датчика положения дроссельной заслонки

5. Отсоедините трос исполнительного устройства управления каналами впускного коллектора (IMRC) от рычага IMRC (для наглядности впускной коллектор в сборе показан снятым). Для этого:

1. Поверните рычаг IMRC.
2. Снимите трос исполнительного устройства IMRC.

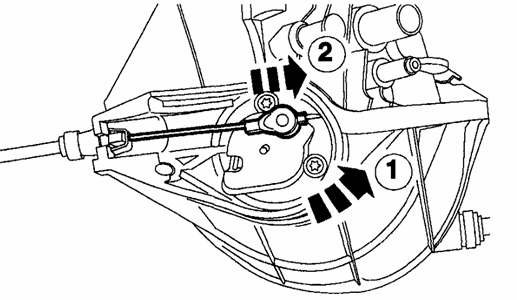

Отсоединение троса исполнительного устройства управления каналами впускного коллектора

6. Отсоедините трос исполнительного устройства IMRC от впускного коллектора в сборе (для наглядности впускной коллектор в сборе показан снятым). Отпустите стопорные элементы троса исполнительного устройства IMRC.

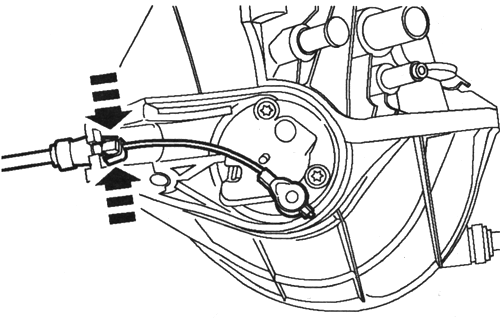

Отсоединение троса исполнительного устрой­ства IMRC от впускного коллектора в сборе

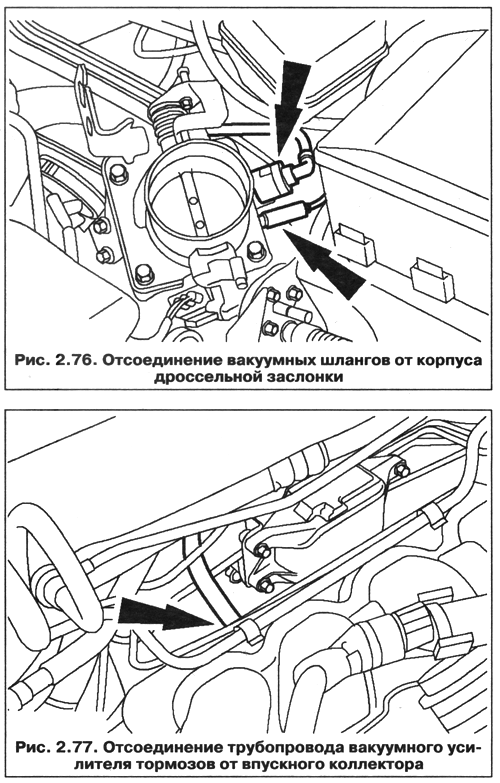

7. Отсоедините вакуумные шланги от корпуса дроссельной заслонки.

8. Отсоедините трубопровод вакуумного усилителя тормозов от впускного коллектора.

Освободите быстродействующую муфту и отсоедините трубопровод вакуумного усилителя тормозов.
Разъедините две секции впускного коллектора (рис. 2.78).
Отсоедините штекерный разъем датчика детонации (KS) от внутренней секции впускного коллектора (рис. 2.79).

Отсоединение троса исполнительного устройства IMRC от впускного коллектора в сборе

Снимите контргайку и выверните болты крепления внутренней секции впускного коллектора (для наглядности впускной коллектор показан снятым).

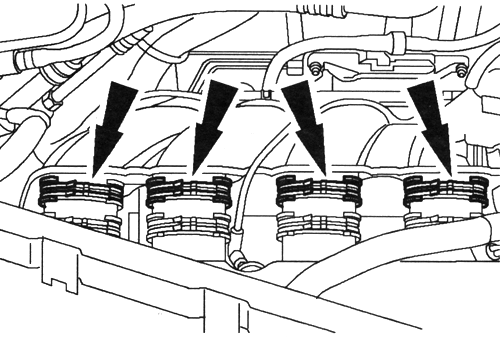

Разъединение секций впускного коллектора

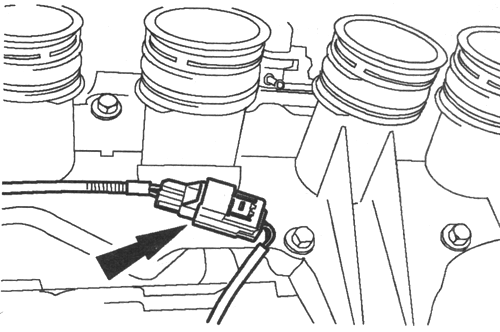

Отсоединение штекерного разъема датчика детонации (KS) от внутренней секции впускного коллектора

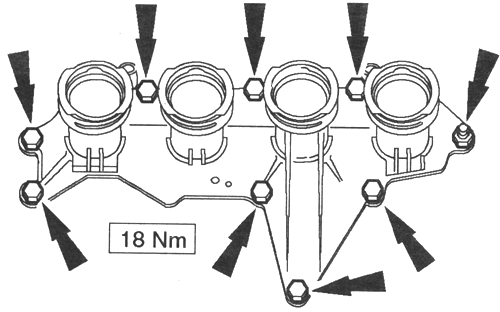

Болты крепления внутренней секции впускного коллектора

Отбракуйте контргайку за ее дальнейшей ненадобностью. Выверните шпильку крепления внутренней секции впускного коллектора.

Шпилька крепления внутренней секции впускного коллектора

Снимите секции впускного коллектора.
Установите элементы на место, действуя в обратной последовательности.

Примечание:

Очистите и осмотрите прокладку впускного коллектора. При необходимости установите новую прокладку впускного коллектора.
Установите новую контргайку впускного коллектора.
