Регулировка привода стояночного тормоза в автомобиле Ford Focus 2

Инструменты:

• Торцовая головка «на 13»
• Отвертка с плоским лезвием

Проверка привода стояночного тормоза Форд Фокус 2

Для предварительной проверки правильности регулировки привода стояночного тормоза поднимите рычаг привода вверх до упора - вы должны услышать примерно 5-7 щелчков храпового устройства. Если количество щелчков не укладывается в указанный интервал или автомобиль не удерживается стояночным тормозом, отрегулируйте привод.

Регулировочный узел привода стояночного тормоза расположен в салоне под облицовкой тоннеля пола. Тормозные механизмы задних колес автомобиля Ford Focus II в зависимости от комплектации могут быть барабанного или дискового типа. В обоих случаях тросовый привод воздействует на разжимные рычаги, прижимающие тормозные колодки к барабанам или к дискам.

Принцип регулировки привода стояночного тормоза в обоих случаях одинаков, различаются лишь способы контроля.

Регулировка ручника Форд Фокус 2

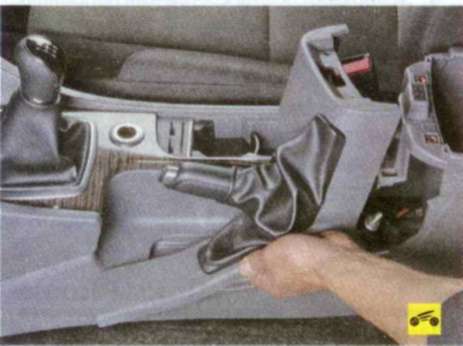

1. Подденьте отверткой край рамки чехла рычага привода стояночного тормоза.

2. Отсоедините рамку от облицовки тоннеля пола, преодолевая упругое сопротивление ее фиксаторов, и передвиньте чехол вверх по рычагу.

Примечание:

Сиденье водителя снято для наглядности. Для получения доступа к креплениям чехла и к регулировочному узлу привода стояночного тормоза снимать сиденье не требуется.

3. Проверьте правильность регулировки зазоров между тормозными колодками и барабанами тормозных механизмов задних колес (если автомобиль оснащен барабанными тормозными механизмами задних колес). Для этого несколько раз сильно нажмите на педаль тормоза при опущенном до упора вниз рычаге привода стояночного тормоза. Если зазоры больше нормы, в тормозных механизмах при каждом нажатии на педаль будут слышны щелчки срабатывающих механизмов регулировки зазоров. Прекращение щелчков означает окончание регулировки.

4. Вывесите заднюю часть автомобиля и установите ее на надежные опоры.

5. Снимите тормозные барабаны, если автомобиль оснащен барабанными тормозными механизмами задних колес.

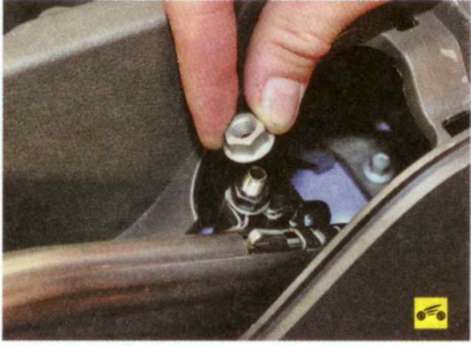

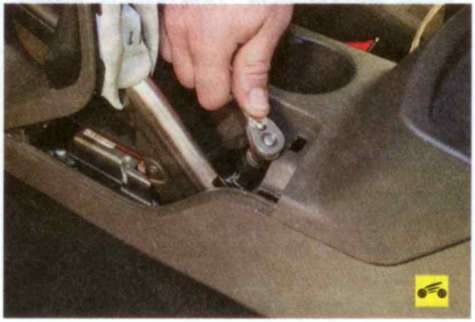

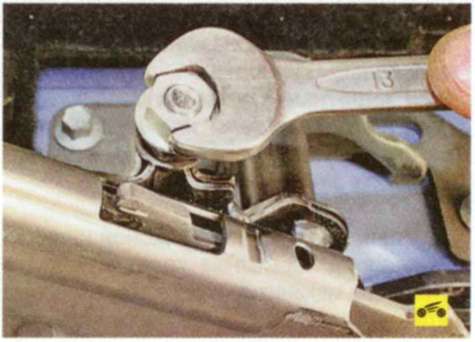

6. Ослабьте затяжку контргайки наконечника переднего троса привода стояночного тормоза.

7. Полностью отверните контргайку от наконечника.

8. Опустите рычаг привода вниз до упора и отверните регулировочную гайку до самого конца резьбового наконечника переднего троса.

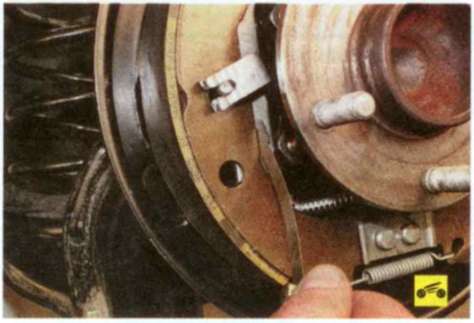

9. Вставьте щупы толщиной 2,0 мм между концевыми ограничителями разжимных рычагов и задних тормозных колодок обоих барабанных тормозных механизмов задних колес или щупы толщиной 0,7 мм в зазоры а (рис. 1) между разжимными рычагами 1 и опорами 2 суппортов дисковых тормозных механизмов.

10. Вращайте регулировочную гайку по часовой стрелке, навинчивая ее на резьбовой наконечник переднего троса до момента начала перемещения какого-либо из разжимных рычагов.

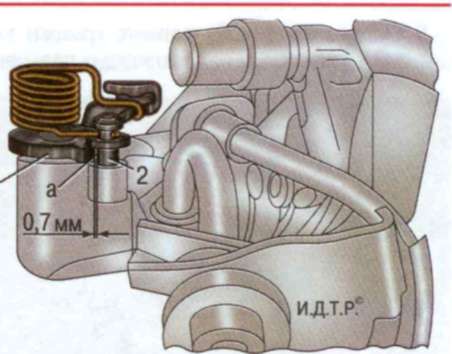

Рис. 1. Контрольный зазор привода стояночного тормоза автомобиля, оснащенного дисковыми тормозными механизмами задних колес:

1 - разжимной рычаг;

2 - опора суппорта заднего тормозного механизма;

а - контрольный зазор между разжимным рычагом и опорой суппорта.

Примечание:

Для наблюдения за перемещением рычагов воспользуйтесь услугами помощника.

11. Извлеките щупы из тормозных механизмов.

12. Установите тормозные барабаны (если автомобиль оснащен барабанными тормозными механизмами задних колес) и колеса.

13. Проверьте легкость вращения колес. Если колеса вращаются с притормаживанием, повторите регулировку стояночного тормоза. Если и повторной регулировкой не удается добиться желаемого результата, проверьте состояние тормозных колодок тормозных механизмов задних колес, тормозных барабанов, дисков и тросов привода. Неисправные детали замените и отрегулируйте привод стояночного тормоза, как описано выше.

14. Установите автомобиль на колеса.

15. Установите и затяните контргайку наконечника переднего троса.

16. Установите чехол рычага привода стояночного тормоза в порядке, обратном снятию.

Полезный совет:

При отсутствии щупа или технической возможности снятия тормозных барабанов (если на автомобиле установлены барабанные тормозные механизмы задних колес) допустим упрощенный вариант регулировки стояночной тормозной системы.

1. Выполните операции, описанные выше в пп. 1-4.

2. Вращайте регулировочную гайку по часовой стрелке, навинчивая ее на резьбовой наконечник переднего троса, периодически проверяя легкость вращения задних колес. Навинчивайте регулировочную гайку на наконечник троса до момента появления хорошо ощутимого сопротивления ее вращению.

3. Отворачивайте регулировочную гайку до момента полного освобождения задних колес.

4. Установите автомобиль на колеса, затормозите стояночным тормозом, установите рычаг управления коробкой передач в нейтральное положение и попробуйте вручную перекатить автомобиль. Если это удалось сделать, привод отрегулирован неправильно или неисправен. В этом случае повторите регулировку, выполняя ее более тщательно. Если и повторная регулировка не приведет к желаемому результату, см. выше п. 10.
