Снятие и установка обратного клапана вакуумного усилителя тормозов в автомобиле Ford Focus 2

Вакуумный усилитель тормозов форд фокус 2

Рис. 6.78. Вакуумный усилитель тормозов автомобиля Ford Focus 2: 1 — бачок гидропривода тормозов; 2 — вакуумный усилитель тормозов;
3 — толкатель; 4 — главный тормозной цилиндр
Вакуумный усилитель тормозов мембранного типа — это:
— независимый узел;
— смонтированный на перегородке кузова со стороны двигателя;
— использующий в качестве источника энергии вакуум во впускном коллекторе двигателя и атмосферное давление;
— оснащенный обратным клапаном для временного поддержания давления в случае снижения вакуума.
Снятие и установка вакуумного усилителя тормозов
Снятие
Снимите главный тормозной цилиндр.
Автомобили с функцией поддержания устойчивости на курсе
Рассоедините штекерный разъем электромагнитного клапана вакуумного усилителя тормозов
Рассоедините штекерный разъем гидравлического блока управления (HCU) (рис. 6.79).
Ослабьте фиксатор.
Рассоедините штекерный разъем.

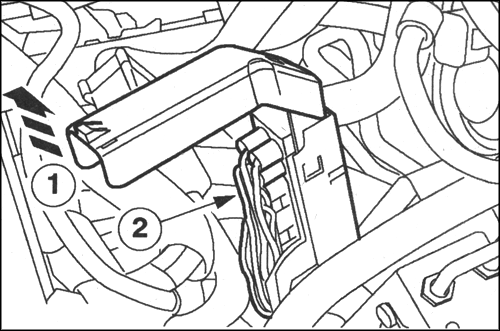

Рис. 6.79. Отсоединение штекерного разъема гидравлического блока управления
Отсоедините тормозные трубопроводы от HCU (рис. 6.80).

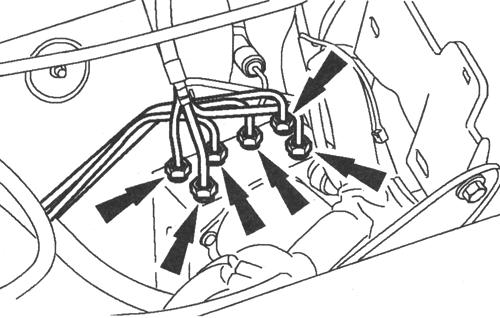

Рис. 6.80. Отсоединение тормозных трубопроводов oт HCU
Снимите HCU (рис. 6.81).

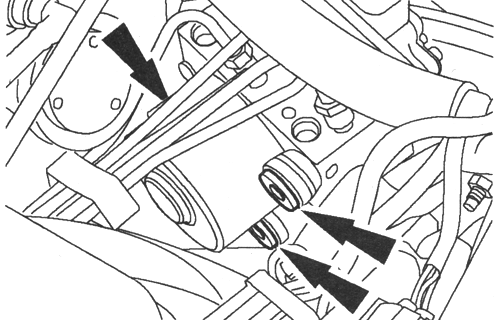

Рис. 6.81. Снятие HCU
Высвободите тормозные трубопроводы из зажимов на перегородке (рис. 6.82).

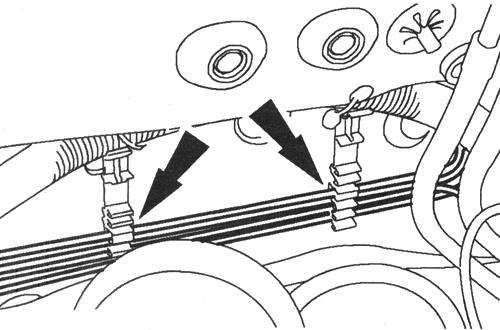

Рис. 6.82. Отсоединение тормозных трубопроводов из зажимов на перегородке
Отсоедините толкатель вакуумного усилителя тормозов от педали тормоза. Выжмите педаль тормоза. Отожмите зажим.
Извлеките штифт толкателя вакуумного усилителя тормозов. Отверните гайки крепления вакуумного усилителя тормозов.
Установка
Убедитесь в правильности прохождения толкателя вакуумного усилителя тормозов через резиновый чехол перегородки кузова. Перед установкой убедитесь в правильности установки прокладки на вакуумном усилителе тормозов.
Установите вакуумный усилитель тормозов.
Установите гайки крепления вакуумного усилителя тормозов.
Установите новый штифт соединения толкателя вакуумного усилителя тормозов и педали тормоза.
Установите штифт толкателя вакуумного усилителя тормозов.
Выжмите педаль тормоза.
Установите штифт толкателя вакуумного усилителя тормозов.
Отсоедините нижнюю секцию панели приборов.
Выверните винты.
Высвободите зажим.
Отсоедините штекерный разъем канала передачи данных и снимите нижнюю секцию панели приборов.
Снимите воздуховод (рис. 6.83).

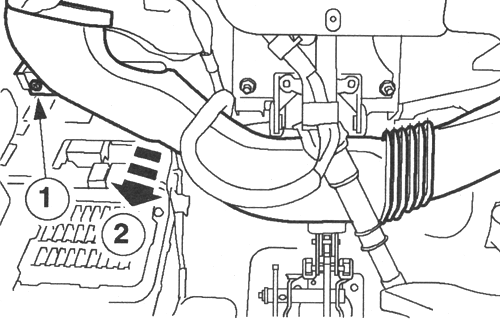

Рис. 6.83. Снятие воздуховода
Снимите фиксатор.
Снимите воздуховод.
Отпустите болт крепления рычага возврата педали тормоза.
Удостоверьтесь в наличии зазора между педалью тормоза и рычагом возврата педали тормоза, чтобы иметь свободу перемещения:
Выверьте положение рычага возврата педали тормоза относительно кронштейна педали тормоза.
Затяните гайки крепления вакуумного усилителя тормозов.
При работающем двигателе три раза выжмите педаль тормоза, чтобы удостовериться в свободе перемещения педали тормоза и ее возвращении в положение незадеиствованных тормозов.
Затяните болт крепления рычага возврата педали тормоза.
Установите воздуховод.
Установите воздуховод.
Закрепите зажим.
Закрепите штекерный разъем канала передачи данных на нижней секции панели приборов.
Установите нижнюю секцию панели приборов.
Закрепите зажим.
Затяните винт.
Закрепите тормозные трубопроводы на перегородке.
Автомобили с функцией поддержания устойчивости на курсе
Установите HCU.
Подсоедините тормозные трубопроводы к HCU. Состыкуйте штекерный разъем HCU. Состыкуйте штекерный разъем. Зажмите фиксатор.
Состыкуйте штекерный разъем электромагнитного клапана вакуумного усилителя тормозов.
Установите главный тормозной цилиндр.
Удалите воздух из системы тормозов автомобиля Ford Focus.
