Снятие и установка панели приборов Hyundai Accent MC

Инструменты:

• Гаечный ключ торцевой Г-образный 10 мм
• Отвертка плоская средняя
• Отвертка крестовая средняя

Детали и расходники:

• Панель приборов (при необходимости)

Примечание:

Работу проводим для замены панели приборов, жгута проводов панели и элементов системы отопления, вентиляции и кондиционирования воздуха.

1. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

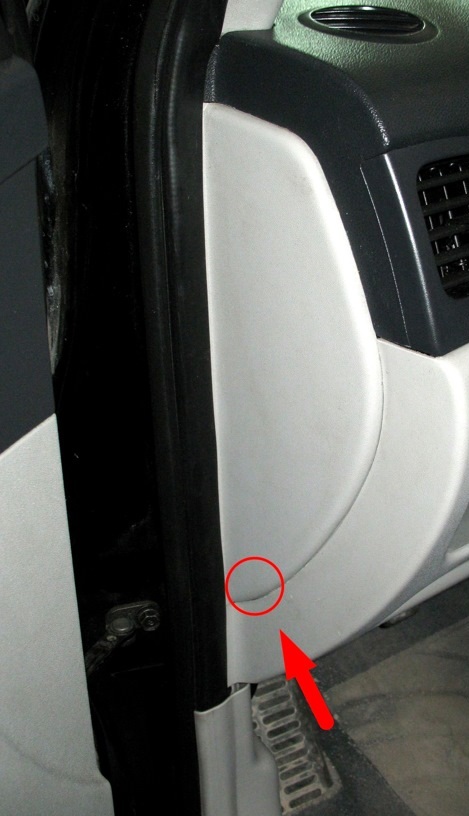

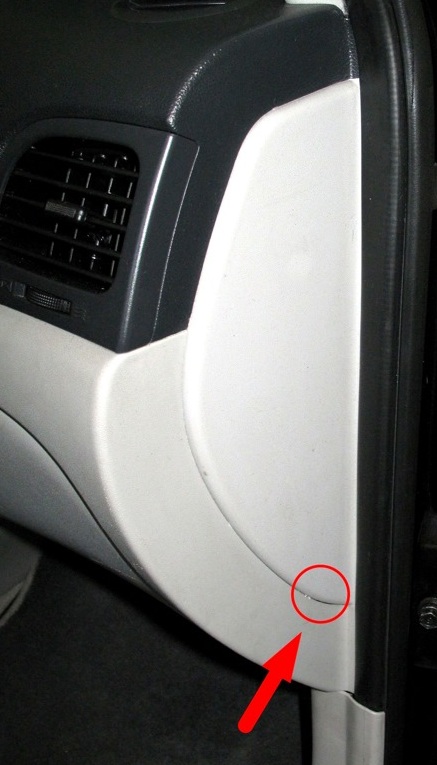

2. Поддев отвёрткой, снимаем с двух сторон панели приборов боковые облицовки.

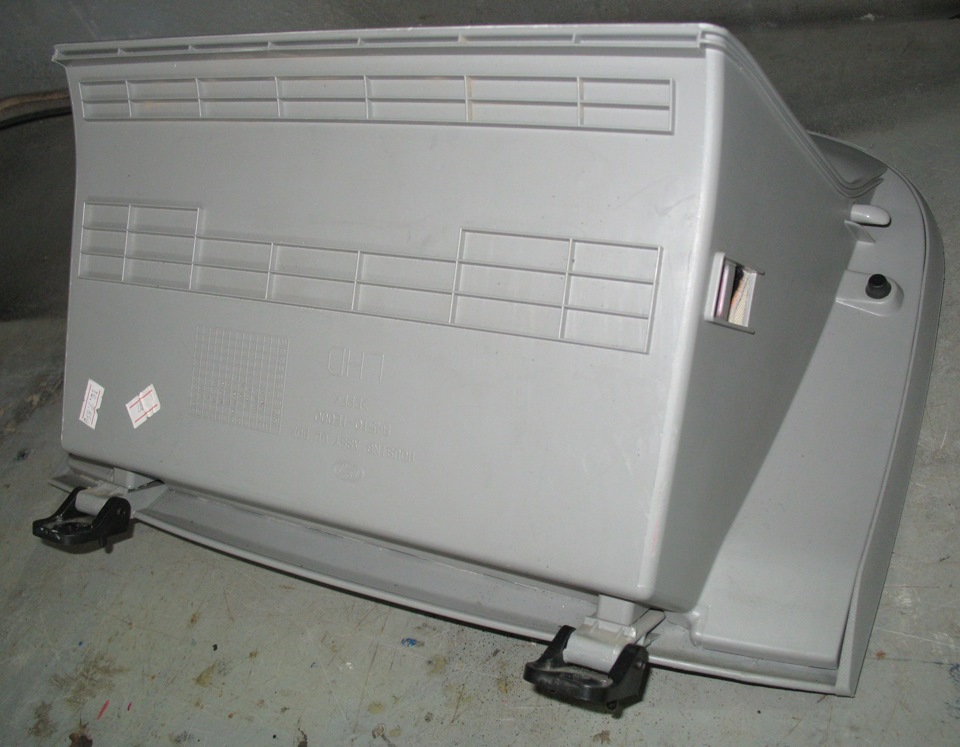

3. Снимаем бардачок, как описано здесь.

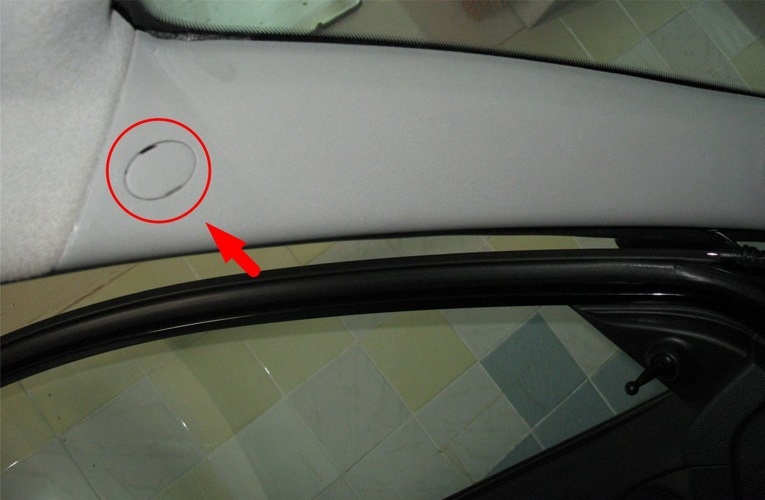

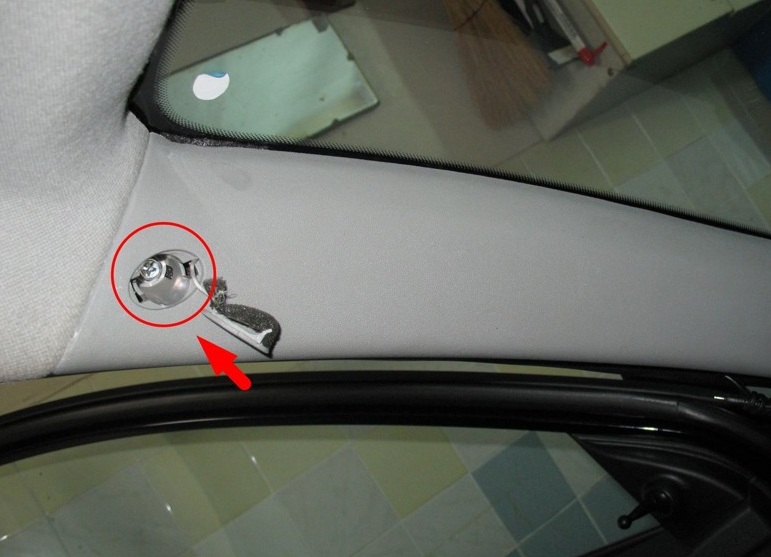

4. Подденьте заглушку крепления передних боковых стоек кузова, открутите винт, и потяните стойку на себя преодолевая крепления стойки.

Примечание:

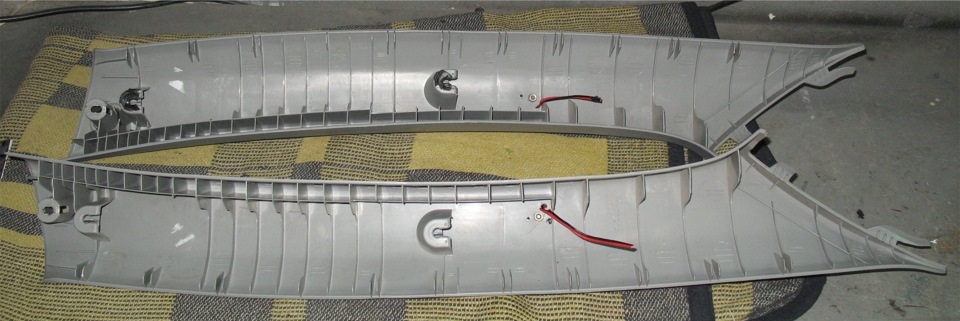

Передние боковые облицовки кузова.

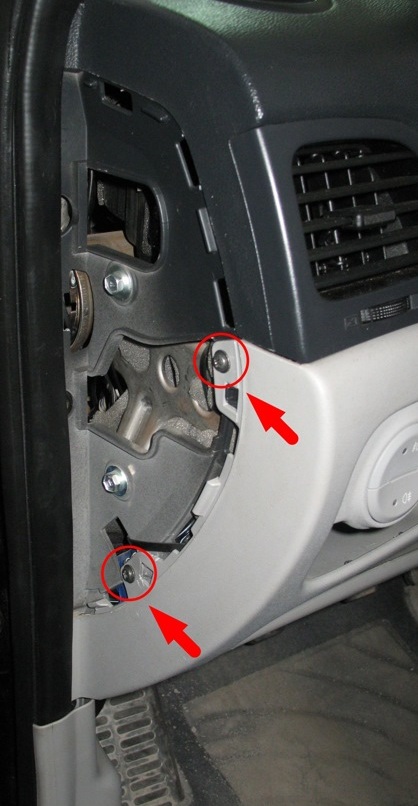

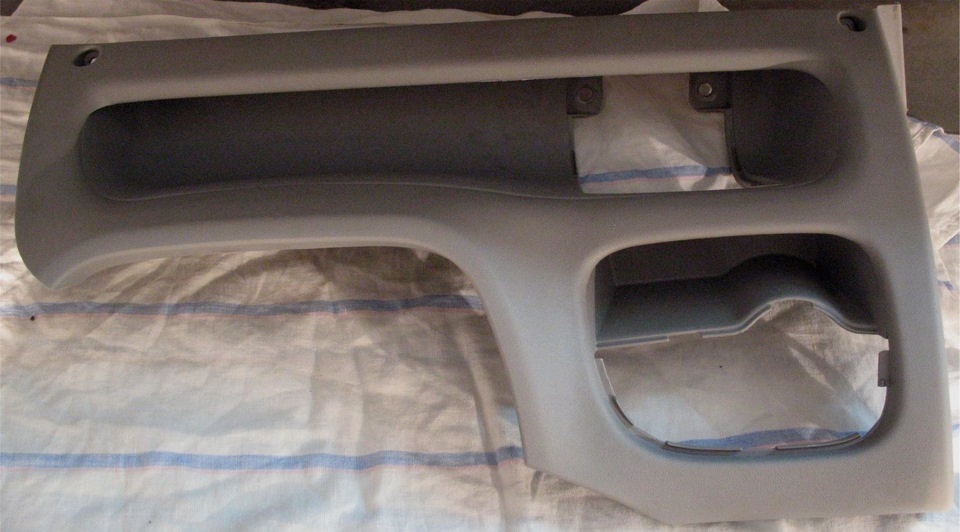

5. Для снятия нижней декоративной накладки панели приборов крестообразной отвёрткой отворачиваем с левой стороны два самореза.

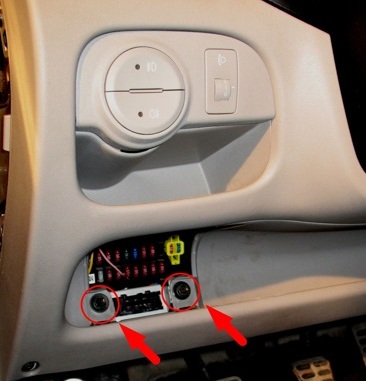

6. Откручиваем два шурупа внизу панели приборов, и снимаем крышку блока предохранителей (расположение крышки показано большой стрелкой).

7. Откручиваем два шурупа возле блока предохранителей.

8. Потяните панель на себя, преодолевая фиксаторы крепления панели.

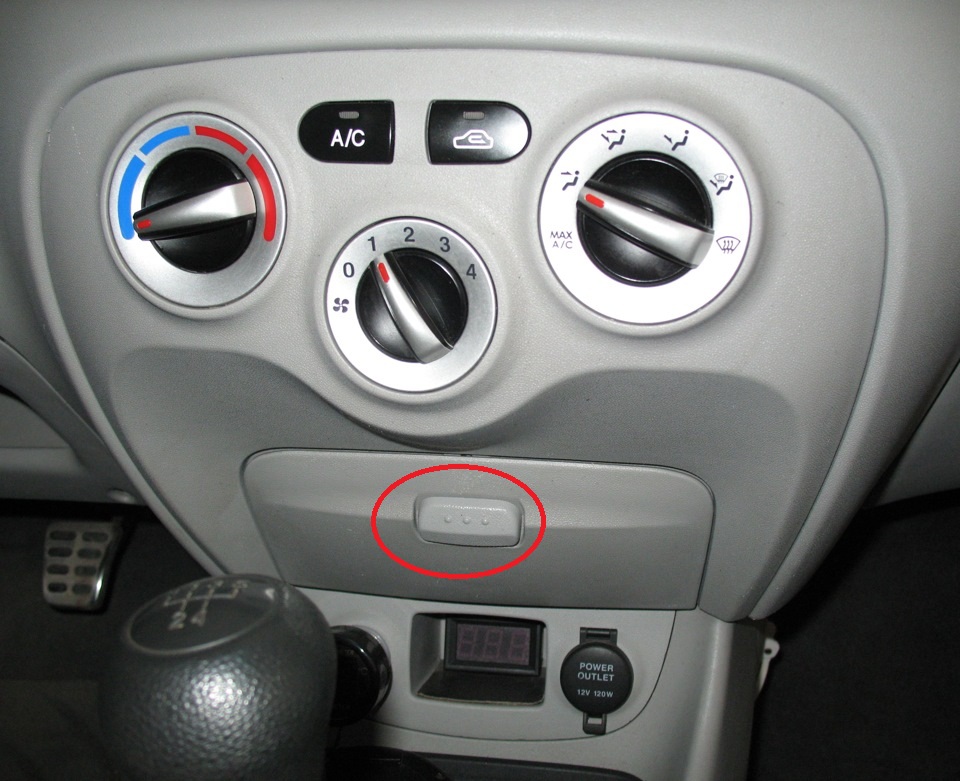

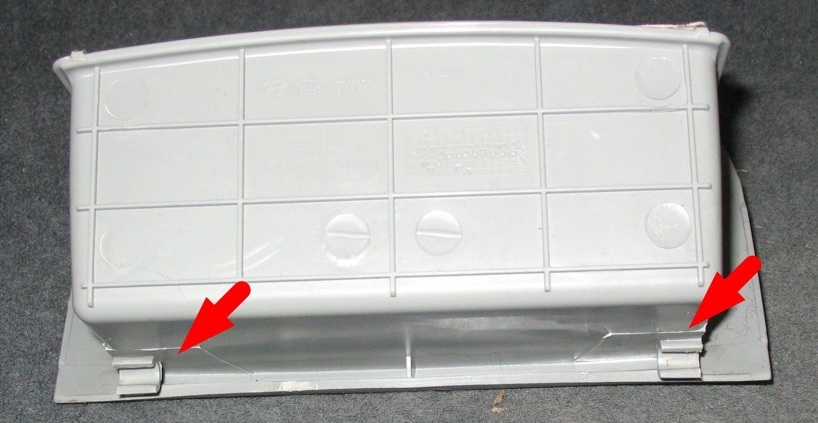

9. Для снятия панели кондиционера, снимите маленький бардачок(потянув его на себя), и выкрутите шуруп за бардачком.

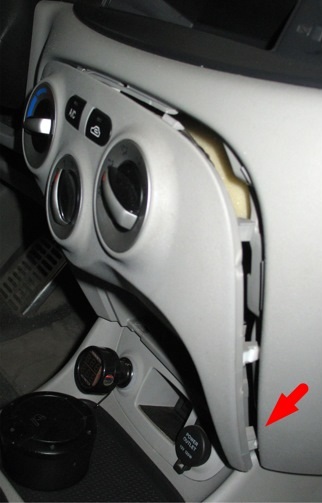

10. Поддеваем в углу панель кондиционера, и вытягиваем ее.

Примечание:

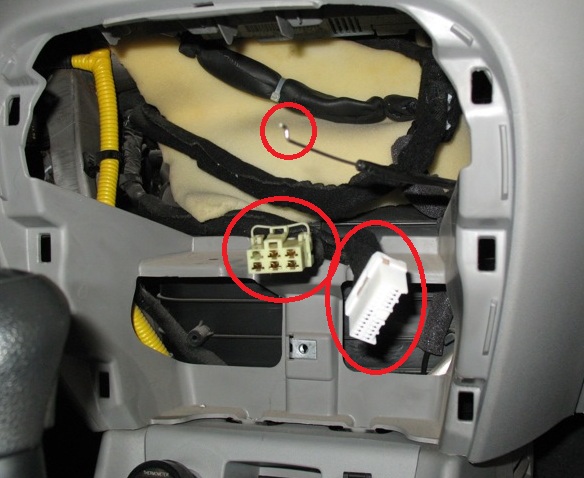

Не забудьте отключить колодки проводов, и трос регулировки подачи воздуха от блока управления кондиционером.

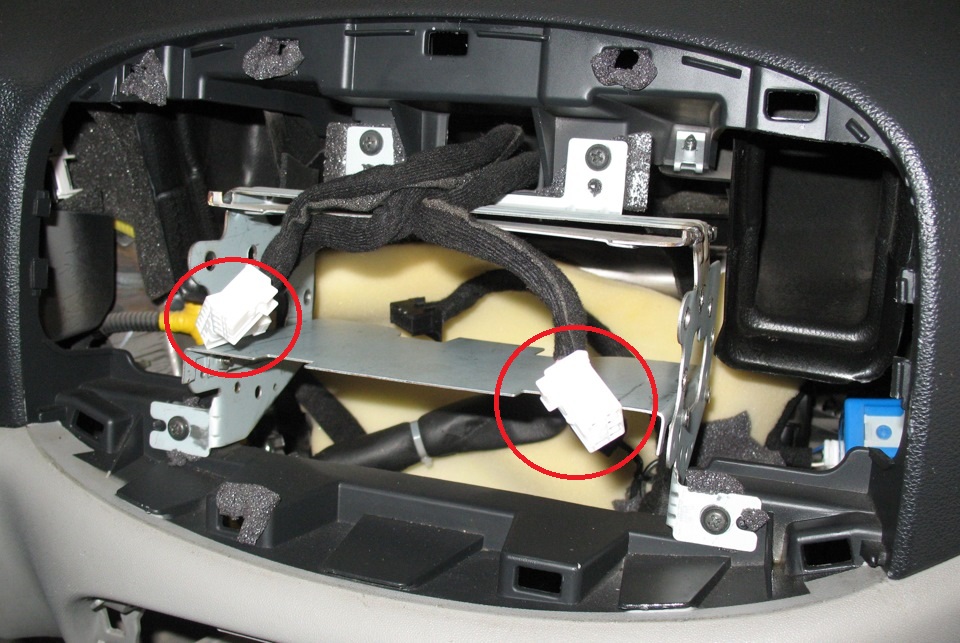

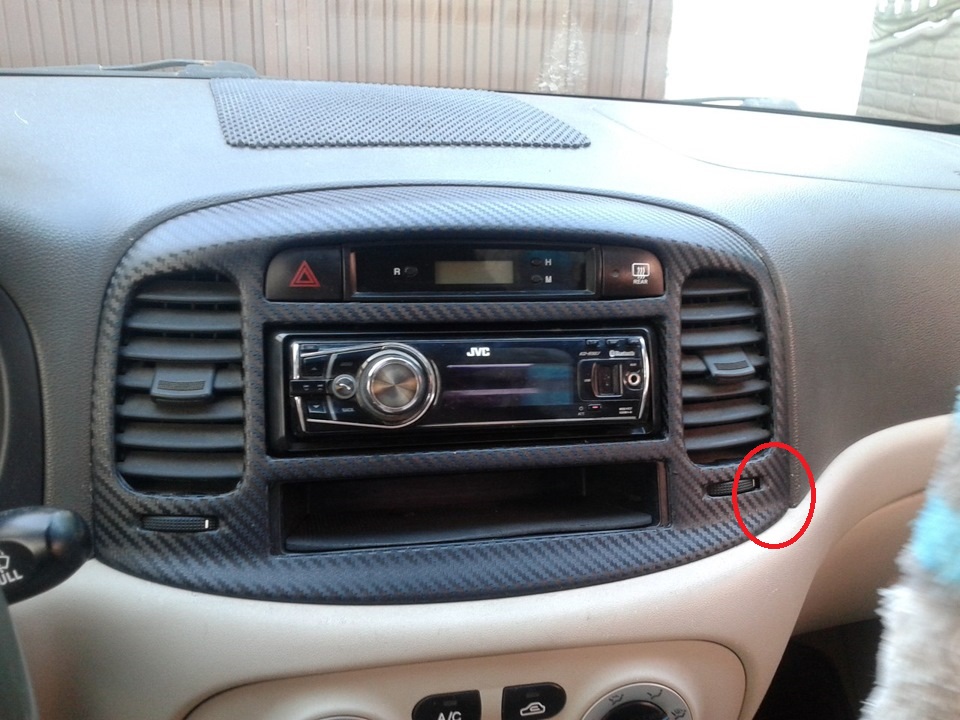

11. Аналогично подденьте в углу панель магнитолы, и вытягиваем ее.

Примечание:

Не забудьте отключить колодки проводов от часов, кнопки аварийной сигнализации, и кнопки обогрева заднего стекла.

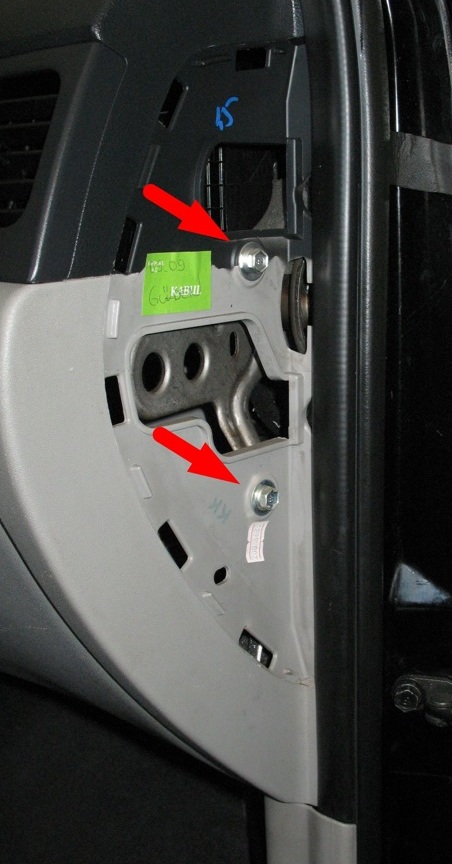

12. Открутите по бокам два болта крепления панели приборов к кузову.

13. Откручиваем внизу болт крепления панели приборов к кузову.

14. Открутите болт слева от бардачка.

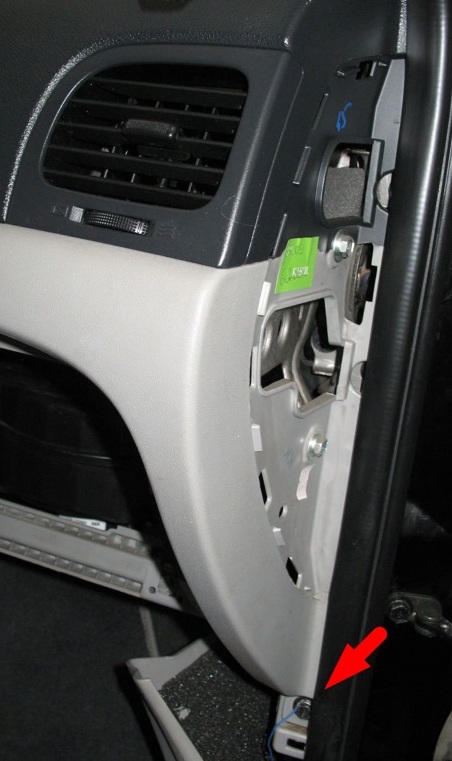

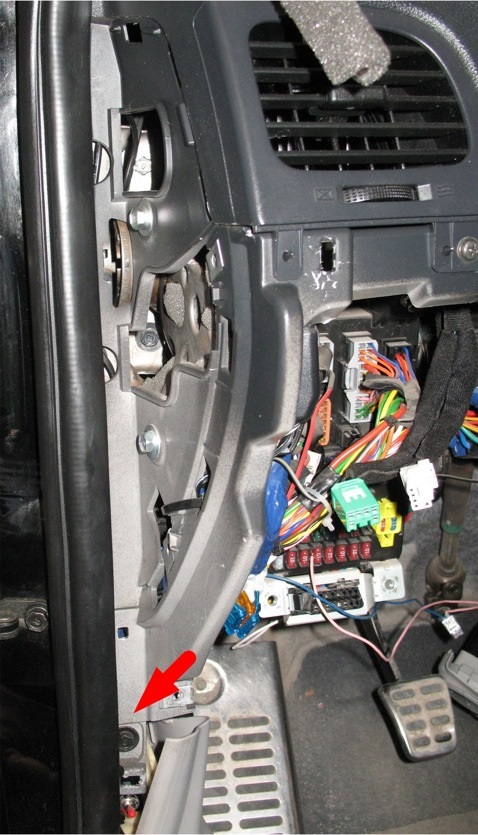

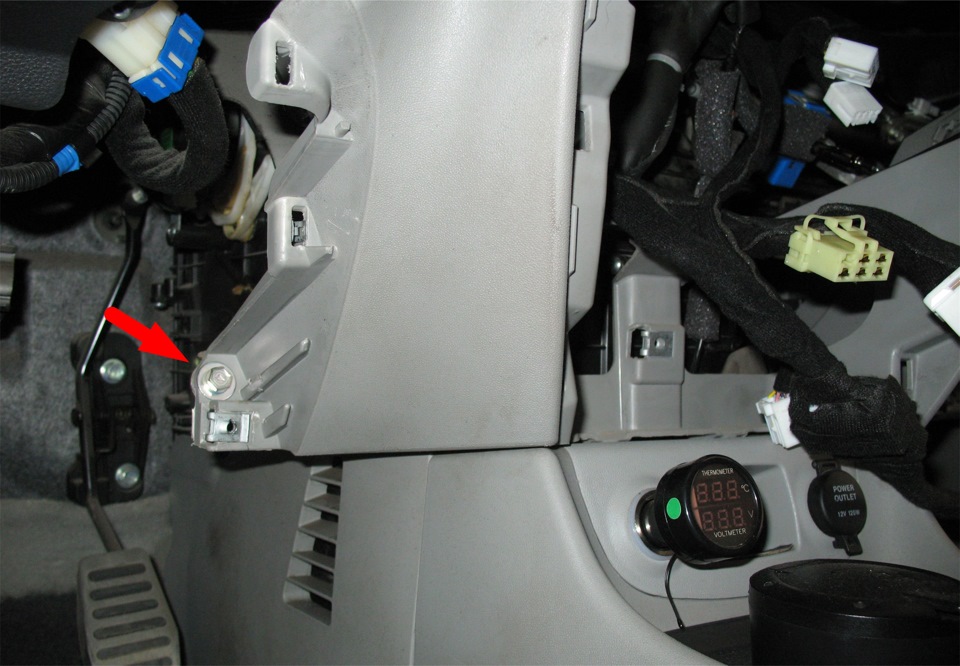

15. Открутите болт внизу справа возле ног водителя.

16. Откручиваем болт крепления панели приборов сверху бардачка.

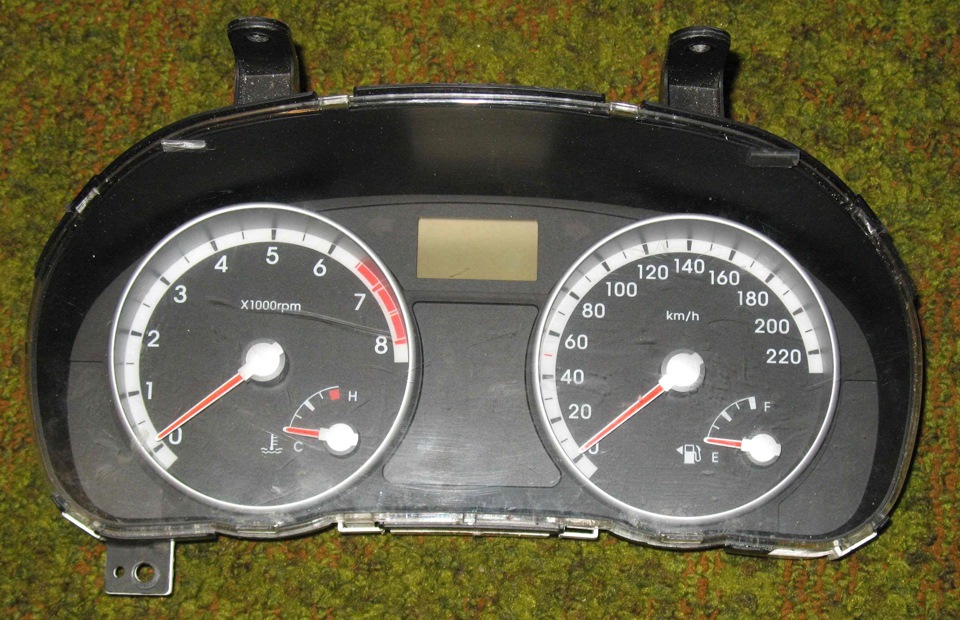

17. Снимите приборную панель, как описано здесь.

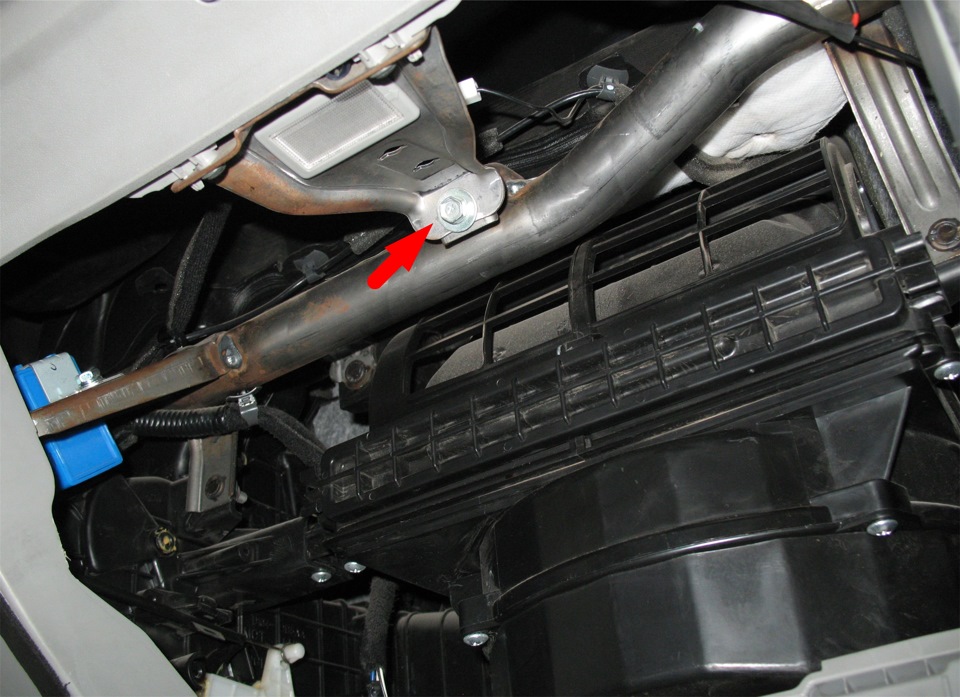

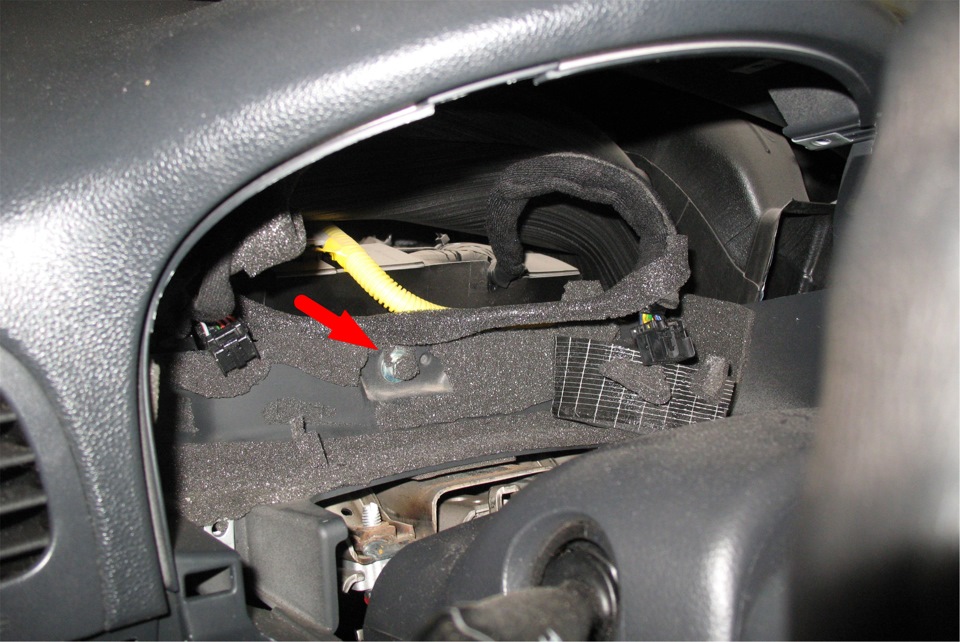

18. Откручиваем болт за приборной панелью, и снимаем панель приборов.

Примечание:

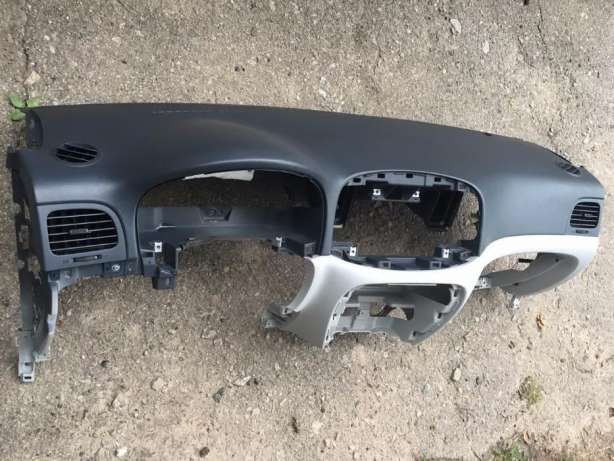

Снятая панель приборов.

19. Установите панель приборов в порядке, обратном снятию.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
