Снятие и установка панели приборов Hyundai Matrix

Инструменты:

• Отвертка плоская средняя
• Отвертка крестовая средняя

Порядок выполнения

1. Снимите боковые заглушки, поддев их плоской отверткой,  под ними находятся по 4 винта на 10 мм которые крепят приборную панель.

Примечания:

Обязательно снимите пластиковые пороги. Там находятся по одному винту, которые нужно выкрутить.

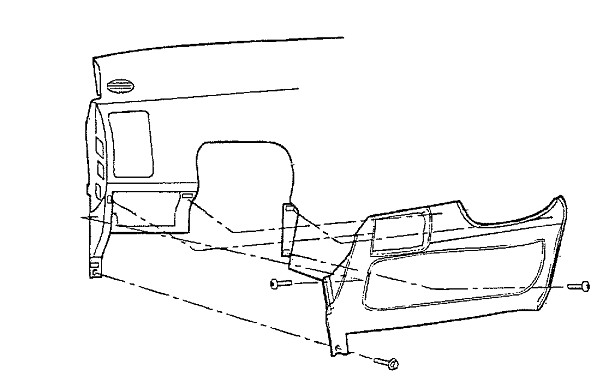

2. Снимите полку, находящуюся под рулём. Она крепится двумя винтами (справа под заглушкой и слева) и болтом, который прикрывает порожек.

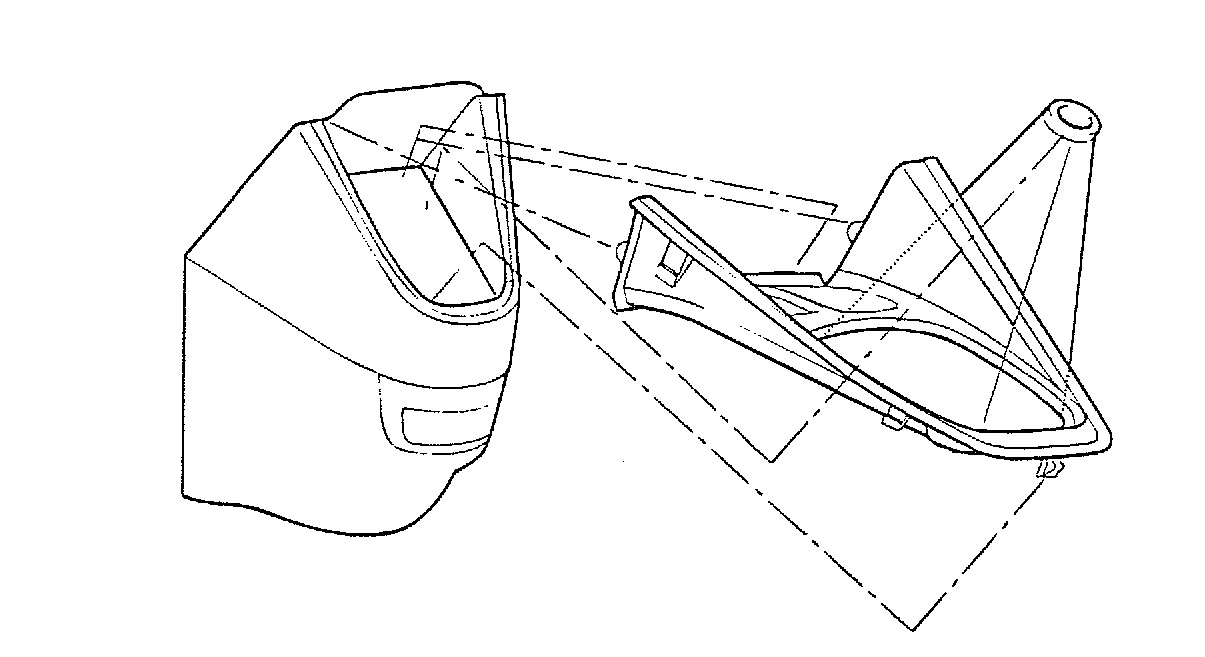

3. Снимите консоль КПП.

Примечания:

Снимать надо всю черную накладку, в которую входит кожух ручки КПП.

4. За панелью откроются два винта, вкрученных "наискось". Надо открутить их, затем найти по три самореза с каждой стороны снаружи, и по одному саморезу от пластикового щитка, который как бы продолжает консоль (прямо около педалей). Эти щитки крепятся к консоли на трех защелках, причем "папа" находится на щитке, а "мама" на консоли.

4. После этого снимите консоль, потянув её "на себя".

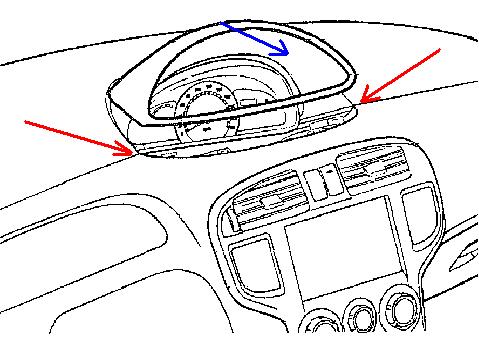

5. Далее необходимо снять козырек над панелью приборов (там где спидометр). Сперва подденьте плоской отверткой панельку с кнопками настройки времени и одометра. Она сразу не вылезет, потому как на задней части этой панели очень сильный железный зажим. Аккуратненько проползите отверткой к тыльной стороне этой панельки (со стороны спидометра) и начните поднимать отвертку. Усилие достаточно большое. Под этой панелькой откроется винт, удерживающий сам козырек. Однако не все так просто. Козырек вынимается "на себя" (синяя стрелка), и чтобы удобнее было это сделать, плоскую отвертку надо подсовывать в том месте, где серый пластик накрывается черным (красные стрелки) и вести отвертку в сторону лобового стекла.

6. Снимите козырек панели с лампочками.

Примечания:

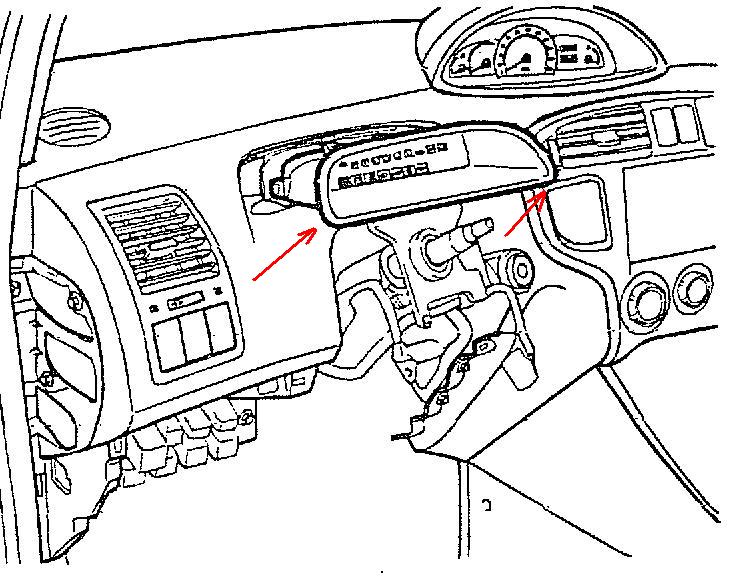

Козырек панели с лампочками — самый неудобный элемент конструкции. Он тоже вынимается "на себя".

7. Сняв козырек, аккуратно потяните на себя сам блок с лампочками. Он выйдет из пазов и тогда его можно будет отогнуть вверх, чтобы добраться до болта крепящего панель приборов.

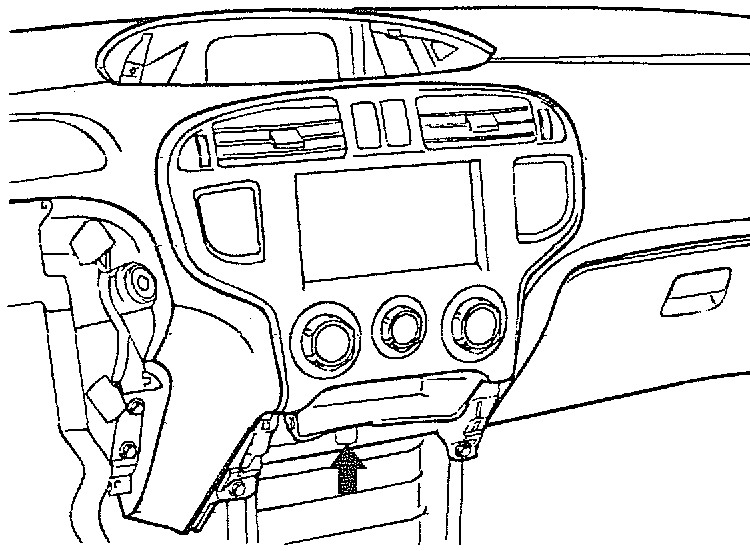

8. Снимите консоль кондиционера: открутите винт, и аккуратно подденьте отверткой, вытягивая её "на себя". Защелок много, и они размещены по всему периметру.

9. Со стороны пассажира необходимо снять бардачок. Он держится на двух пластиковый шпильках, которые играют роль осей.

10. Отсоедините желтый провод подушки, и открутите два болта крепления подушки к железной трубе. Снимите торпедо.

11. Выкрутите все остальные болты. Штекеры отключить тоже не составляет проблем.

12. Снимите с руля две декоративные накладки.

13. Установите детали в порядке, обратном снятию.

Примечание:

Снимать панельные приборы желательно с напарником. Так же для удобства работы  желательно извлечь передние сидения.
