Снятие и установка педали сцепления Ford Focus 3

Вам потребуются: торцовая головка «на 13», раздвижные пассатижи, отвертка с плоским лезвием.
ПРИМЕЧАНИЕ
Для наглядности работа показана со снятой панелью приборов.

1. Слейте тормозную жидкость.

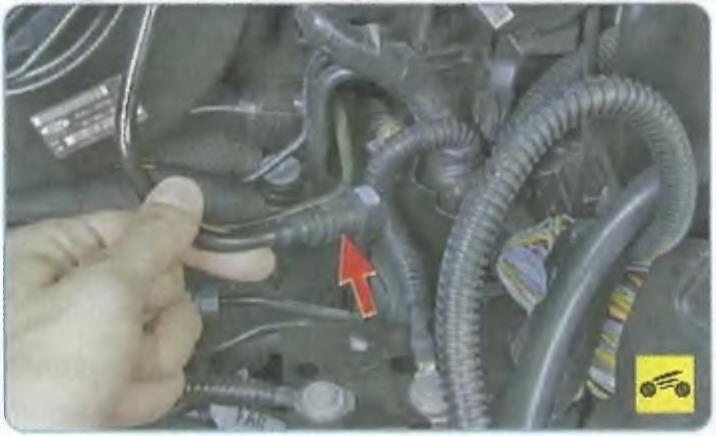

2. Сожмите фиксатор и отсоедините наконечник питающего шланга от главного цилиндра привода выключения сцепления.

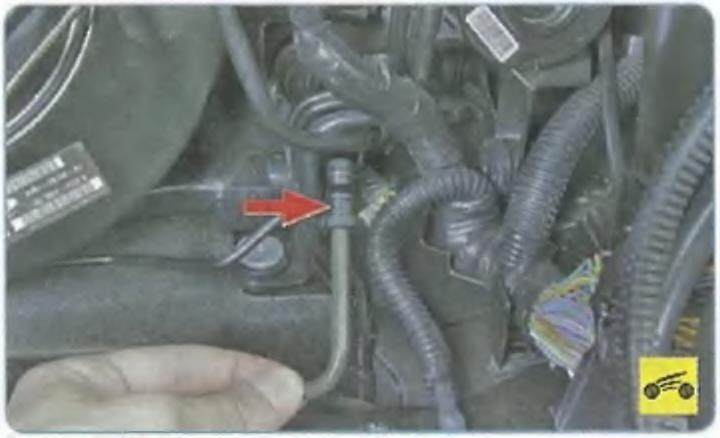

3. Сожмите фиксатор и отсоедините наконечник трубки трубопровода от главного цилиндра.

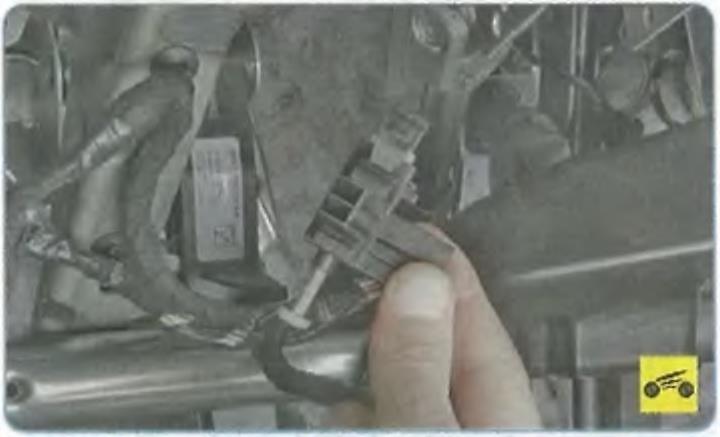

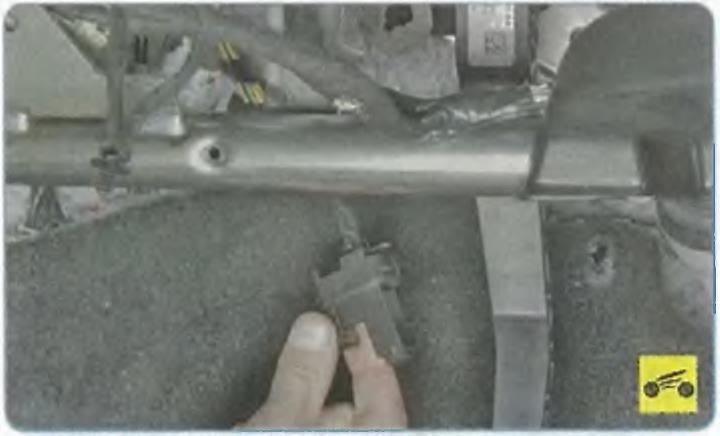

4. Снимите с кронштейна датчик конца хода педали сцепления.

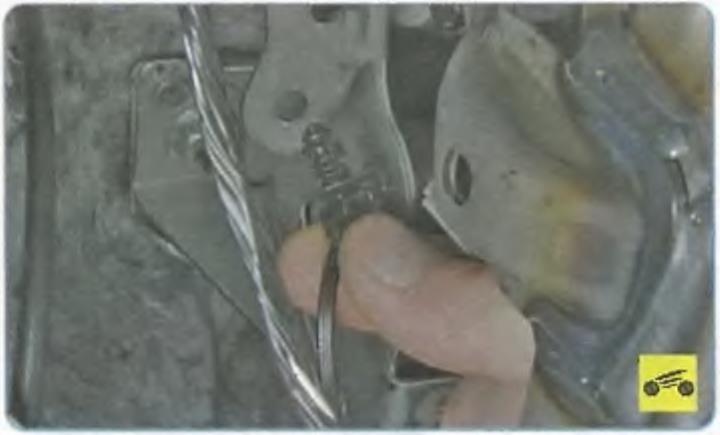

5. Отсоедините от кронштейна педали держатель жгута проводов и отведите жгут в сторону.

6. Снимите с кронштейна педали датчик начала хода педали сцепления.

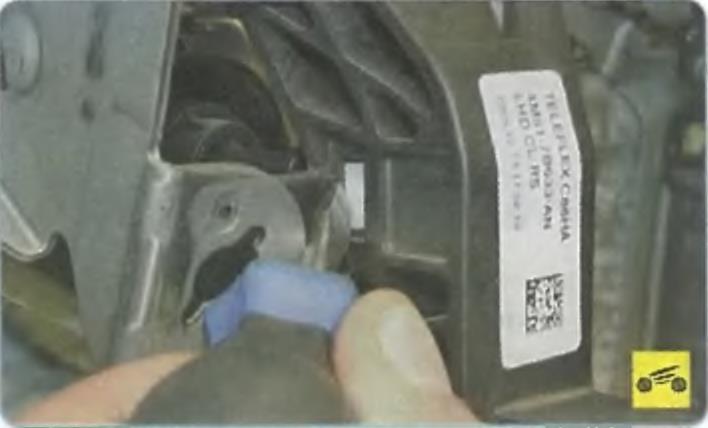

7. Отожмите отверткой два фиксатора (второй фиксатор расположен с противоположной стороны педали и на фото не виден) вилки толкателя главного цилиндра привода выключения сцепления.

8. Захватив раздвижными пассатижами фланец главного цилиндра привода выключения сцепления, поверните цилиндр против часовой стрелки примерно на 60" до момента совпадения выступов на его фланце с вырезами в отверстии кронштейна педали.

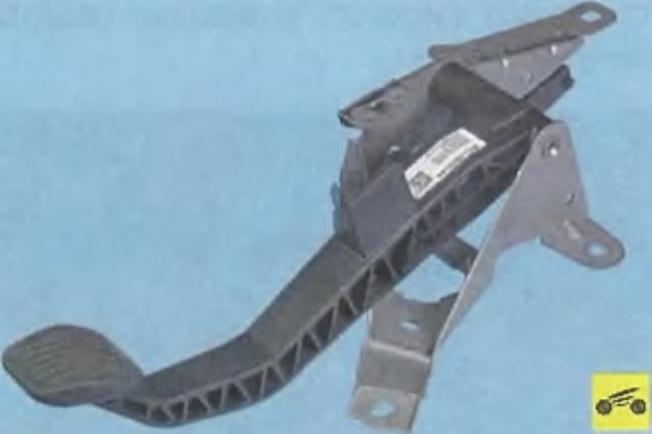

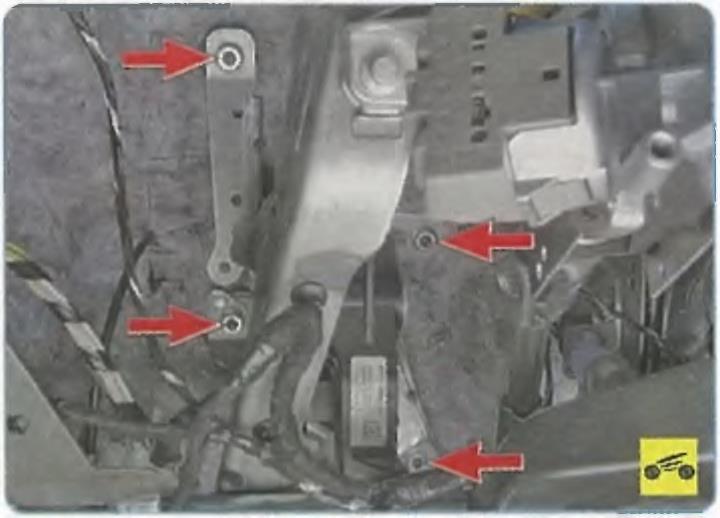

9. Отверните четыре гайки крепления кронштейна педали сцепления к щиту передка и снимите педаль.

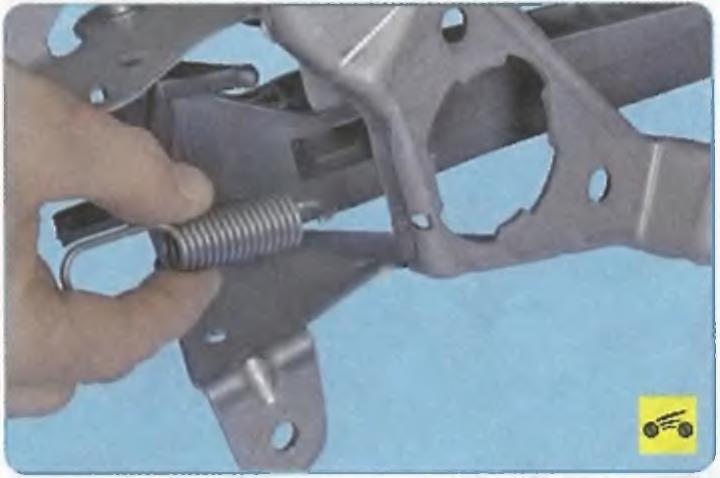

10. Для замены оттяжной пружины педали отцепите ее отогнутые концы от рычага педали и кронштейна.

11. Установите педаль сцепления и снятые детали в порядке, обратном снятию.
