Снятие и установка педали управления дроссельной заслонкой в автомобиле Ford Focus 2

Педаль управления дроссельной заслонкой снимают для замены при выходе ее из строя, а также при замене фильтра поступающего в салон воздуха для обеспечения к нему доступа.

Вам потребуется торцовая головка «на 10».

Примечание

Для наглядности работа показана при снятых панели приборов и кронштейне рулевой колонки.

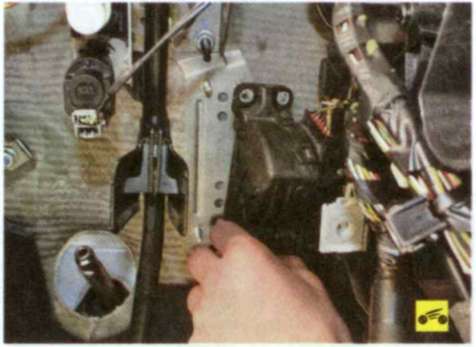

1. Отверните три гайки крепления педали управления дроссельной заслонкой к кронштейну педального узла...

2. ...и снимите корпус педали со шпилек кронштейна.

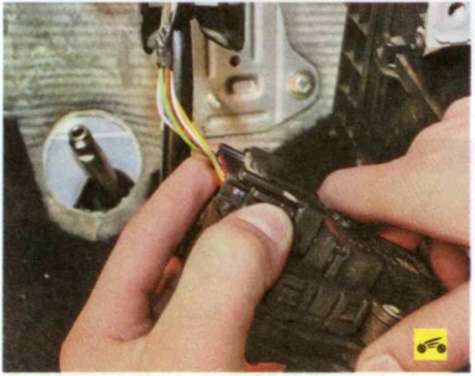

3. Сожмите фиксаторы колодки жгута проводов педали управления дроссельной заслонкой...

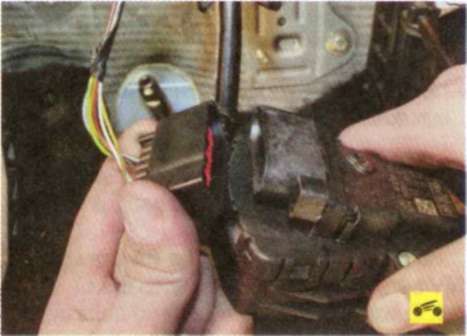

4. ...отсоедините колодку от педали и снимите педаль.

Примечание

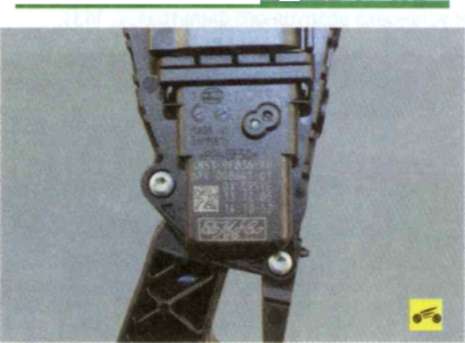

Обратите внимание на маркировку педали. Приобретайте новую педаль с такой же маркировкой.

5. Установите педаль управления дроссельной заслонкой в порядке, обратном снятию.
