Снятие и установка переднего бампера Audi A4

Инструменты:

• Отвертка плоская большая
• Балонный ключ

Передний бампер:

1 — два болта, 23Нм;

2 — воздушная решётка;

3 — винт;

4 — планка, закрепленная с помощью двусторонней клейкой ленты;

5 — бампер;

6 — направляющая;

7 — шесть зажимов;

8 — две втулки;

9 — амортизаторы бампера;

10 — крыло;

11 — специальная гайка;

12 — локер;

13 — два винта.

Снятие и установка переднего бампера Ауди A4

1. Отсоедините отрицательный кабель (-) аккумуляторной батареи.

Предупреждение:

Соблюдайте указания раздела Замена аккумуляторной батареи.

2. Пометьте на шинах стрелками направление их вращения. Ослабьте болты крепления колеса. Поднимите и установите на подставки переднюю часть автомобиля и снимите колёса.

3. Снимите спереди нижнюю крышку двигателя, обратитесь к разделу Снятие и установка верхней крышки двигателя/нижней защиты двигательного отсека/подрамника.

Примечание:

Некоторые виды работ выполняются как с левой так и справой стороны. Однако описаны они для одной из сторон автомобиля.

4. Выверните болты снизу и отсоедините локер в передней части от бампера, а также от поперечины.

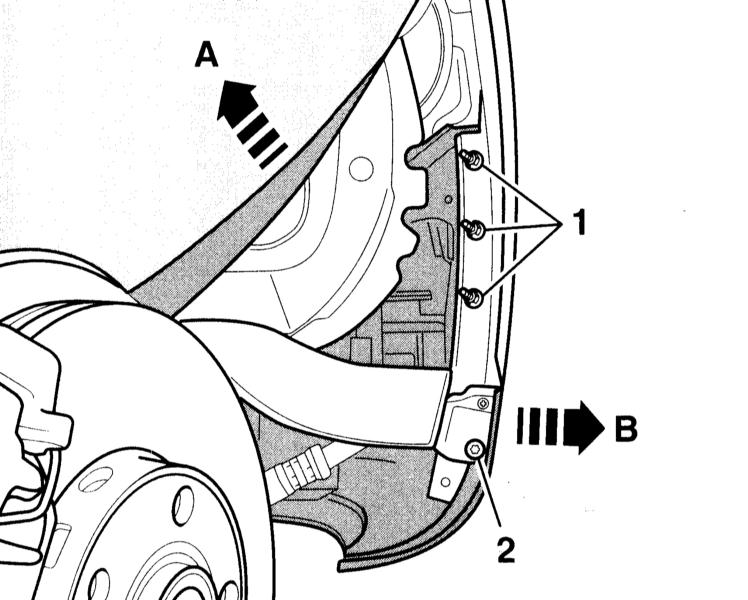

5. Отожмите локер (стрелка А) и отверните болт (2) и гайки (1).

6. Снимите боковую часть бампера Ауди А4 В6(стрелка В).

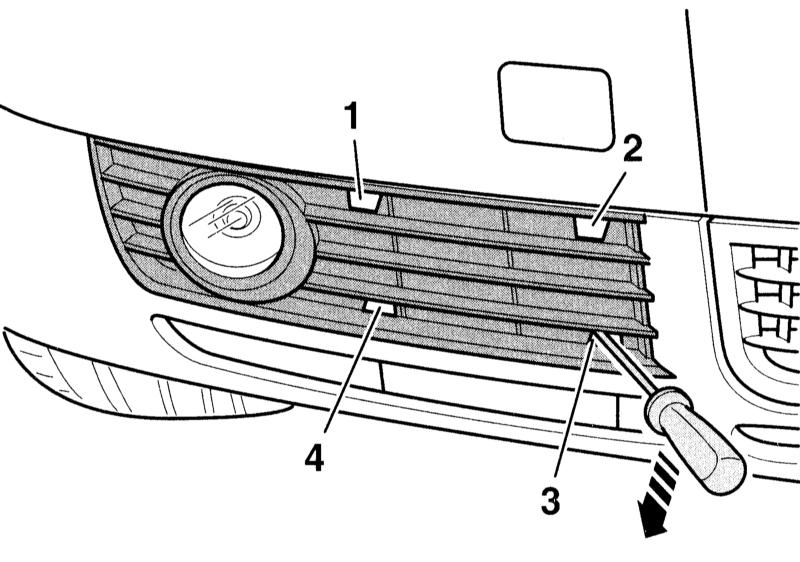

7. Отведите отвёрткой стопорные планки с (1) по (4) (стрелка), отсоедините решётку и выньте из бампера.

8. Выверните болт (1), находящийся сзади, обратитесь к иллюстрации Передний бампер.

9. Потяните бампер вперед.

10. Снимите шланг фароомывателя, если он имеется. Подставьте ёмкость для сбора вытекающей воды.

11. Рассоедините все разъёмы, идущие к бамперу.

12. С помощью ассистента снимите бампер Ауди А4 вперед с амортизаторов столкновения (9).

13. Проверьте, установлены ли резьбовые штифты по бокам бампера, а также зажимы (7) и втулки (8) в крыльях, обратитесь к иллюстрации Передний бампер.

14. Установка выполняется в последовательности, обратной снятию. При этом закрепите бампер к амортизаторам. Следите за тем, чтобы резьбовые штифты с боков бампера вошли в отверстия на крыле.

15. Закрепите колёса, соблюдая направление их вращения. Опустите автомобиль на колёса и только после этого затяните крест-накрест болты крепления колеса.

16. Присоедините отрицательный кабель (-) аккумуляторной батареи.
