Снятие и установка переднего крыла Mercedes-Benz W203

Инструменты:

• Домкрат
• Опорные стойки
• Динамометрический ключ

Детали и расходники:

• Краска
• Пластмассовый клин
• Подшипниковая смазка
• Болты крепления колеса

Снятие

1. Пометьте краской положение соответствующего переднего колеса относительно ступицы. Это позволит при сборке установить отбалансированное колесо в его прежнее положение. Ослабьте болты крепления колеса перед поддомкрачиванием автомобиля. Поднимите переднюю часть автомобиля, поставьте её на подставки и снимите переднее колесо.

Примечание:

Операция подъёма и установки автомобиля на подставки связана с опасностью! Поэтому перед проведением операции ознакомьтесь с Разделом Поддомкрачивание и буксировка Введения к руководству.

2. Снимите передний локер крыла, обратитесь к соответствующему разделу.

3. Выверните стопорный болт между крылом и бампером.

4. Выверните болты крепления и снимите распорный зажим крышки днища, а также облицовку продольной балки в районе крыла.

5. Отсоедините с помощью пластмассового клина входную планку дверей от держателя зажима и снимите.

6. Введите пластмассовый клин в зазор между крылом и облицовкой продольной балки и выньте облицовку из двух держателей зажимов (стрелка на иллюстрации).

1 - крыло;

2 - облицовка продольной балки;

3 - гайки крепления крыла.

7. Отверните 2 гайки крепления крыла.

8. Откройте капот и установите его вертикально.

9. Выверните болты и снимите крыло.

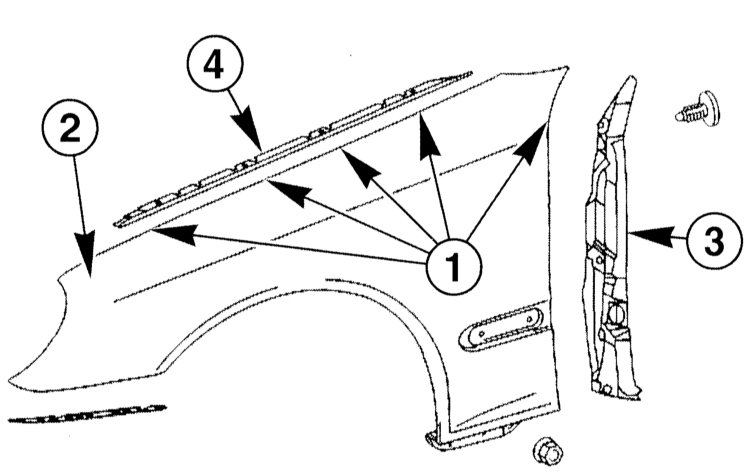

1 - болты;

2 - крыло;

3 - крышка;

4 - уплотнительная лента.

10. Отсоедините крышку и уплотнительную ленту.

Установка

1. Установка выполняется в последовательности, обратной снятию.

При этом следите за правильностью закрывания капота, а также за зазором по отношению к передней двери и капоту. Значение зазора приведено в Спецификациях.

2. Установите на место переднее колесо так, чтобы совпали отметки, нанесенные при снятии. Предварительно смажьте тонким слоем подшипниковой смазки центрирующий пояс диска колеса на ступице. Болты крепления колеса не смазывайте. Ржавые болты замените. Заверните болты. Опустите автомобиль на колёса и затяните болты крест-накрест моментом 110Нм.
