Снятие и установка заднего бампера Mercedes-Benz W203

Инструменты:

16-гранная насадка на вороток
Вороток под торцевую насадку

Универсал

Примечания:

В отличие от переднего задний бампер снимается вместе с поперечиной.

Снятие

1. Модели с прицепным устройством: Отверните гайки у регулировочных пальцев.

2. Выньте 2 разжимных зажима и одну гайку крепления локера крыла.

Отворачивание разжимных зажимов и гайки крепления локера крыла Mercedes-Benz W203

1 - разжимные зажимы;

2 - крепление локера крыла;

3 - винт.

3. Отожмите локер крыла в сторону и выверните винт между бампером и крылом.

4. Выверните 4 нижние болта крепления из поперечины.

Отворачивание нижних болтов крепления из поперечины Mercedes-Benz W203

1 - бот крепления.

5. Выверните болт крепления (стрелка на иллюстрации) держателя глушителя.

6. Рассоедините разъём помощника парковки, если он имеется.

7. Откройте заднюю крышку. Выньте крышку в днище багажника. Выньте крышку над дополнительным отсеком для запасного колеса.

8. Освободите крышки справа и слева в облицовке, опустите их и выньте.

9. Карман слева: Выверните винт. Выверните 3 винта и выньте ящик для инструментов.

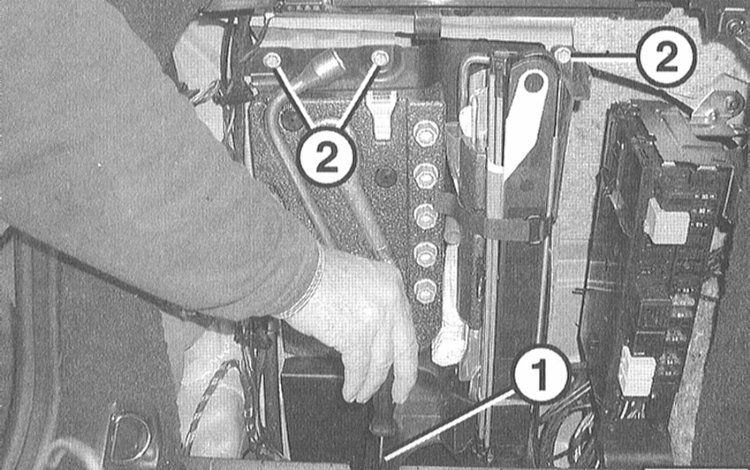

Отворачивание болтов и изъятие ящика для инструментов Mercedes-Benz W203

1 - винт;

2 - винты крепления ящика для инструментов.

10. Карман справа: Выверните 2 винта и выньте отсек.

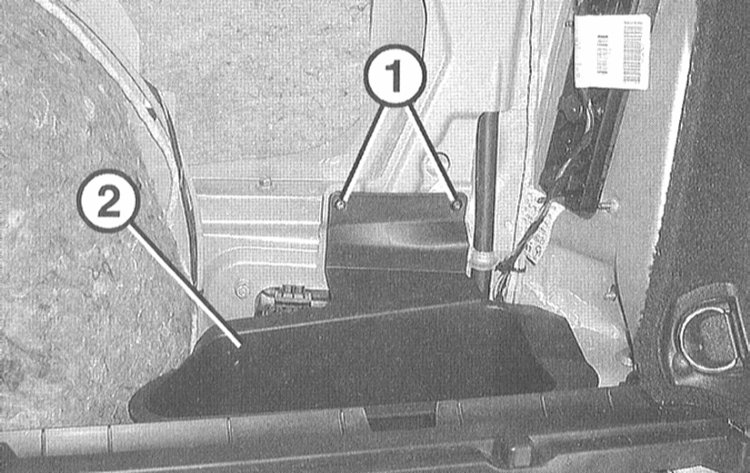

Отворачивание болтов и изъятие отсека Mercedes-Benz W203

1 - винты;

2 - отсек.

11. Левая сторона: Выверните 1 болт и 4 гайки крепления заднего бампера.

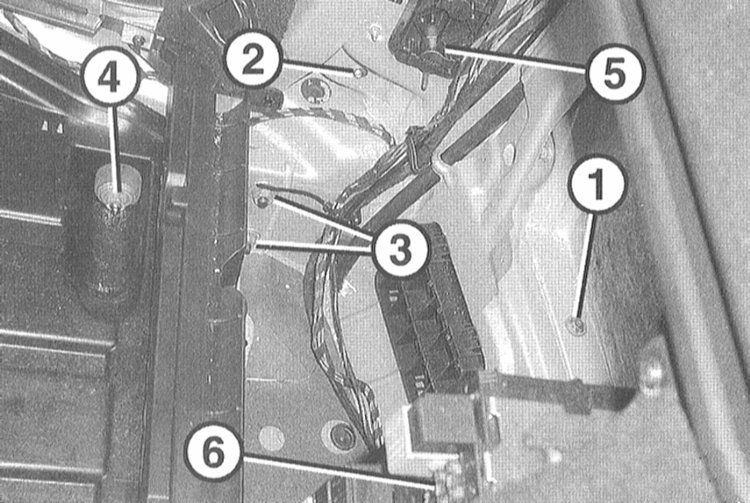

Отворачивание болта и гаек крепления заднего бампера Mercedes-Benz W203

1 - болт;

2-3-4 - гайки крепления заднего бампера

5 - задний фонарь;

6 - блок предохранителей.

Примечания:

Для отворачивания гаек и необходима 16-гранная насадка на вороток.

12. Правая сторона: Также отверните болт и 4 гайки.

13. С помощью ассистента выньте назад из направляющих бампер и поперечину и снимите их.

14. Выверните 4 верхних винта из поперечины и разъедините бампер и поперечину.

Установка

1. Закрепите бампер к поперечине 8 винтами сверху и снизу.

2. Вставьте бампер и поперечину с помощью ассистента в направляющие. При этом следите за тем, чтобы бампер со стороны водителя был правильно вставлен в шины под крылом.

3. Дальнейшая установка выполняется в последовательности, обратной снятию.
