Снятие и установка подсветки в бардачок.

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Подъемник
Не обозначено
Автосервисы рядом

Компоненты:

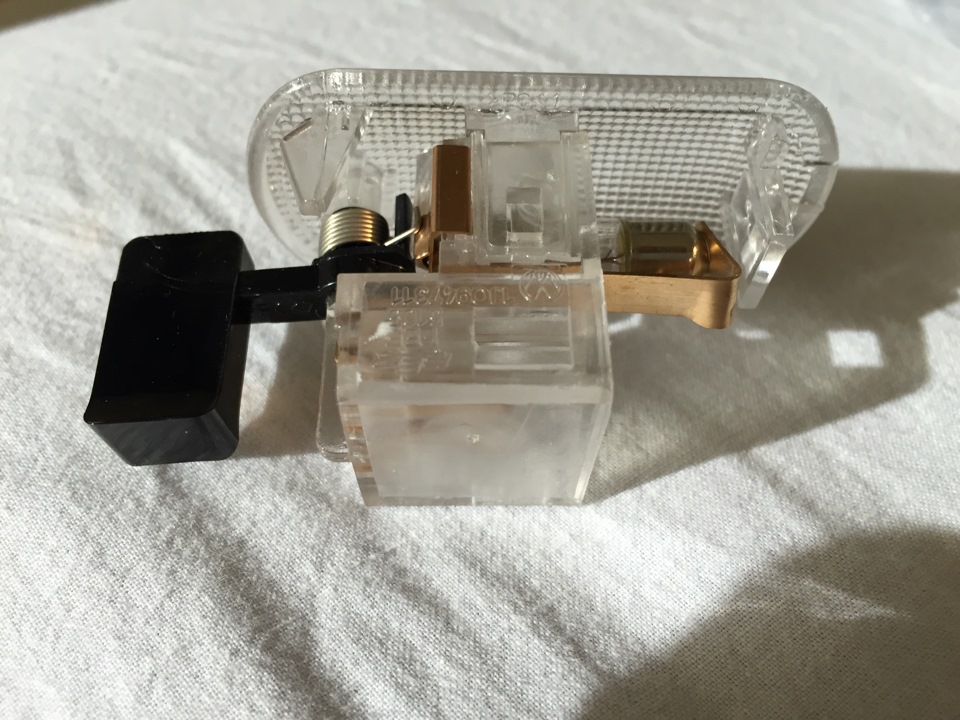

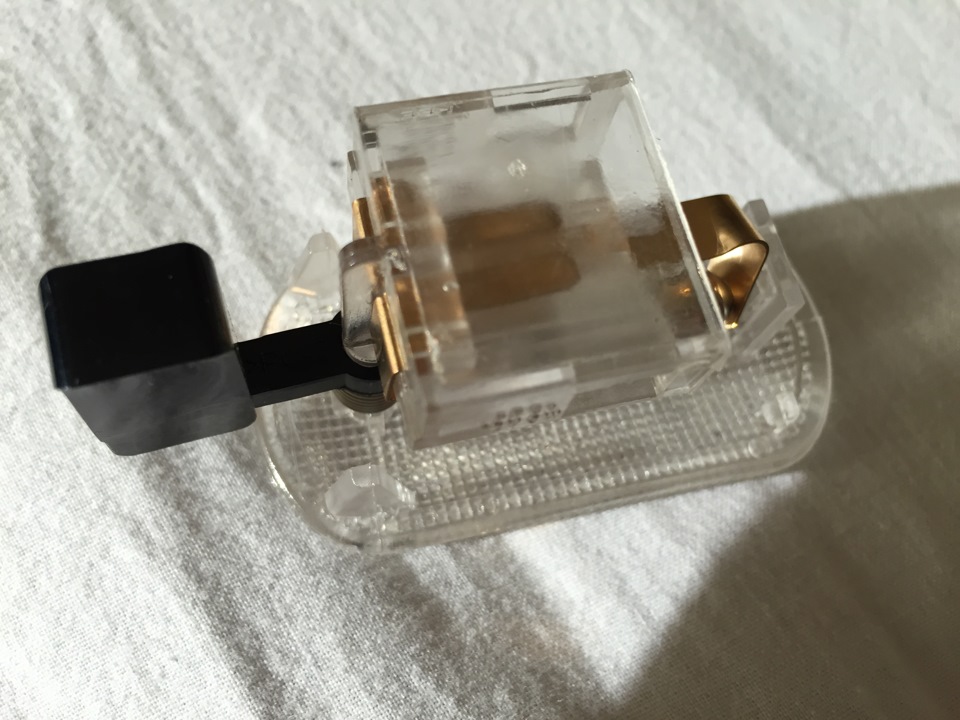

1. 1J0 947 301 – фонарь – 1 шт.
2. 1J0 972 923 – разъем – 1 шт.
3. N 906 843 07 – пины под провод 0,35 mm² – 2 шт.

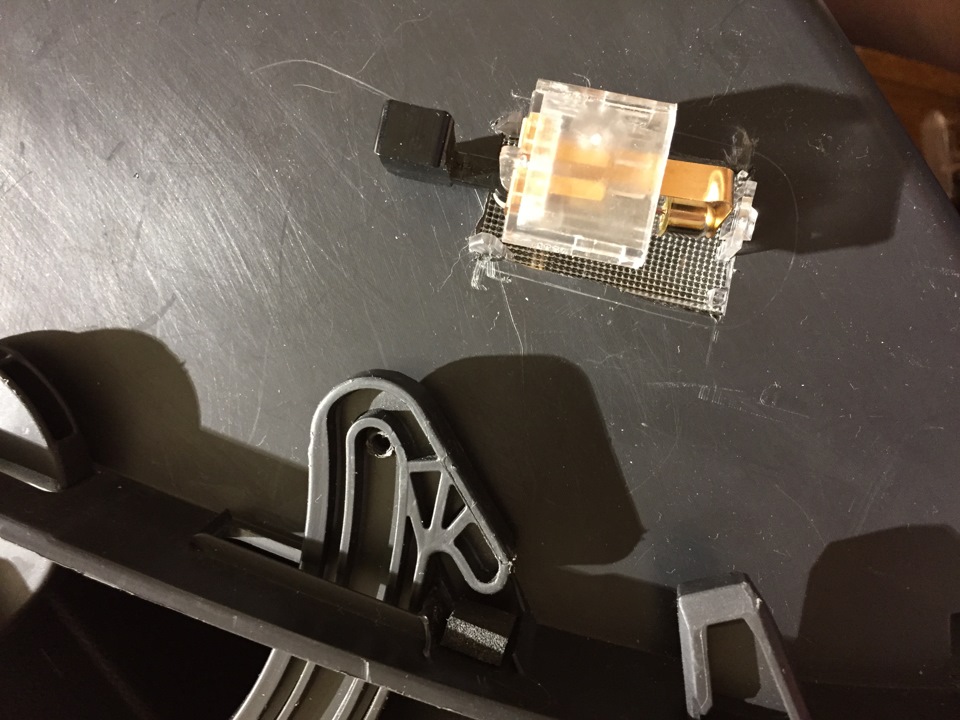

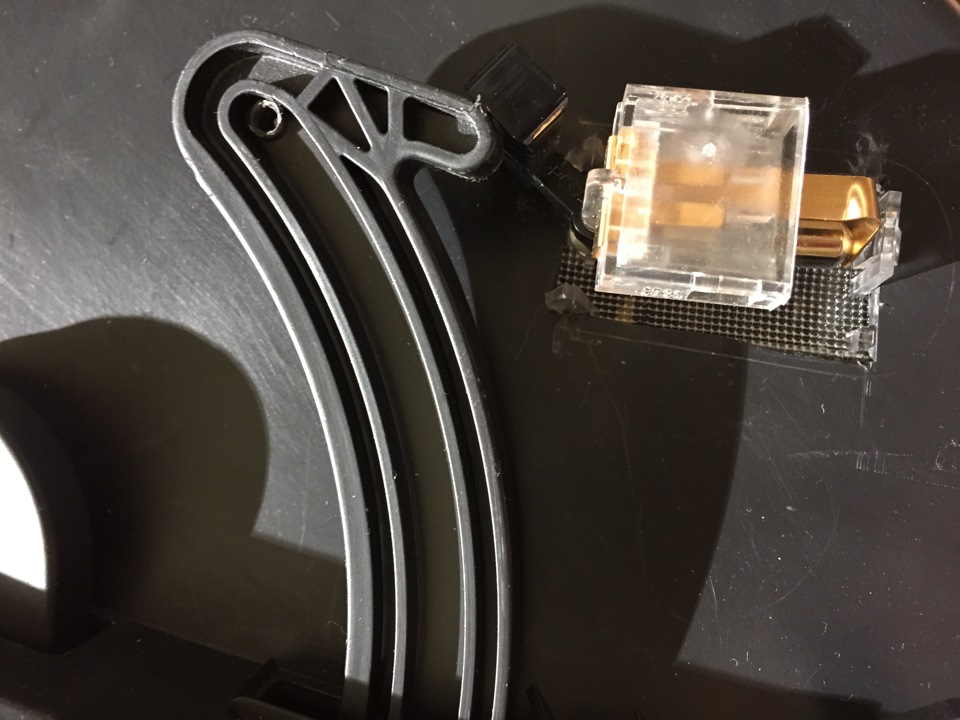

В перчаточном ящике с помощью мультитула Dremel вырезано отверстие 24,5 x 43,5 мм.

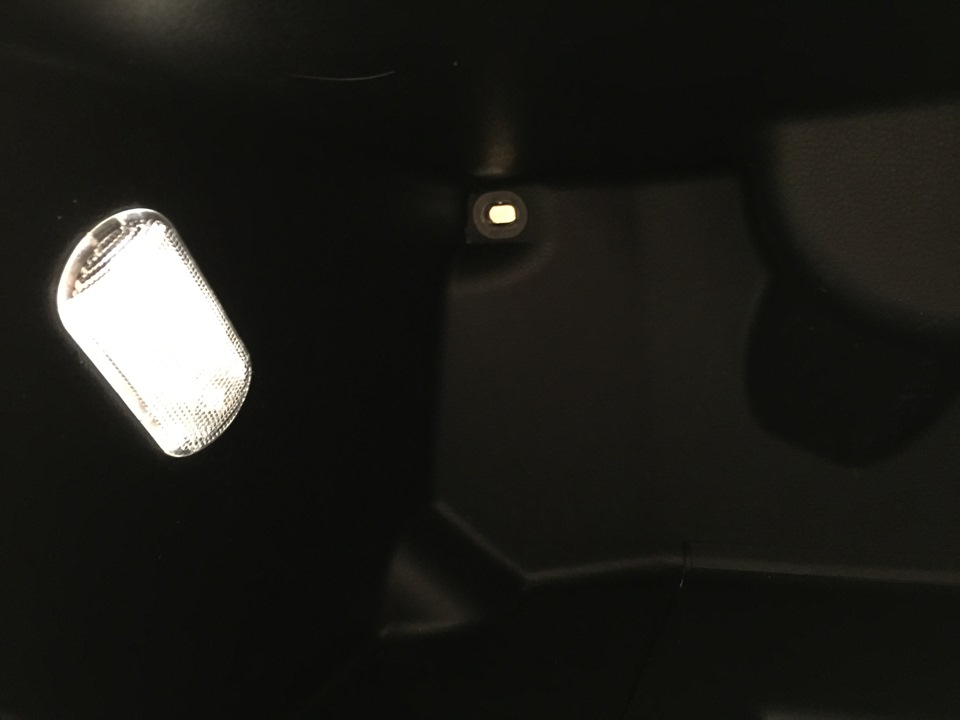

Провода подключены параллельно плафону освещения салона. При постановке машины на сигнализацию, через некоторое время на этой линии исчезает питание. При таком подключении, если перчаточный ящик забыли закрыть, лампочка не будет светиться постоянно и сажать аккумулятор.
Провод питания плафона освещения салона проходит в жгуте от 4-го контакта разъема T73a (черный) блока BCM по левой боковой стойке, а затем по потолку до самого плафона. Нужный нам провод имеет коричнево-черную маркировку и сечение 0.35 mm². Второй провод можно подсоединить к массе в любом удобном месте, в Volkswagen Polo провода, подключенные к массе обычно идут коричневого цвета.

Источник: https://www.drive2.ru/l/5727491/
