Снятие и установка подушки безопасности водителя в автомобиле Ford Focus 2

Вам потребуются: отвертка с плоским лезвием, ключ TORXT50.

Примечание:

Подушку безопасности водителя приходится снимать при ремонте элементов рулевого управления и электрооборудования автомобиля, поэтому процесс ее снятия и установки описан в данном руководстве. Во избежание получения травм строго придерживайтесь рекомендуемой последовательности работы.

Снятие и установка подушки безопасности Форд Фокус 2

1. Отключите электропитание модуля подушки безопасности, вынув предохранитель (показан на фото стрелкой) в основном блоке, расположенном под панелью приборов.

Примечание:

Монтажный блок для наглядности снят с автомобиля.

Предупреждения:

Попытка снятия модуля подушки безопасности Форд Фокус 2 без отключения его электропитания может привести к неожиданному срабатыванию подушки.

Приступать к следующим операциям по снятию подушки безопасности можно только после полного разряда конденсатора активатора. Для разряда конденсатора необходимо подождать не менее 10-15 мин после извлечения предохранителя из монтажного блока. Запрещается разборка модуля подушки безопасности.

2. Снимите кожух рулевой колонки.

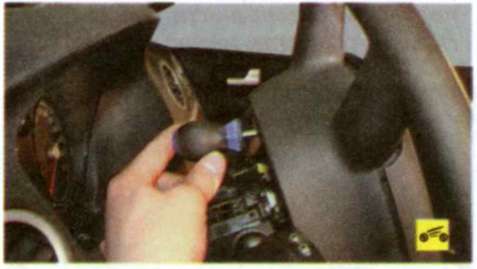

3. С обратной стороны рулевого колеса отожмите отверткой через три окна в его ступице пружинный держатель модуля подушки безопасности (используйте зеркало для облегчения работы).

Примечание:

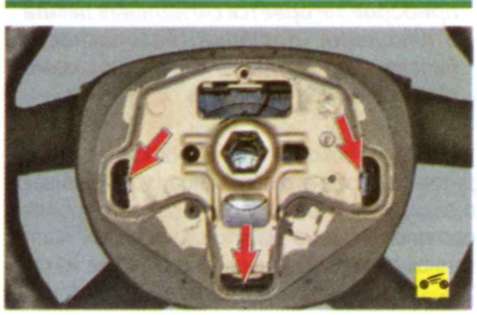

Так расположены окна в ступице рулевого колеса (для наглядности показано на снятом рулевом колесе) для доступа к пружинному держателю модуля подушки безопасности.

4. Аккуратно приподнимите модуль.

5. Отведите его от ступицы руля.

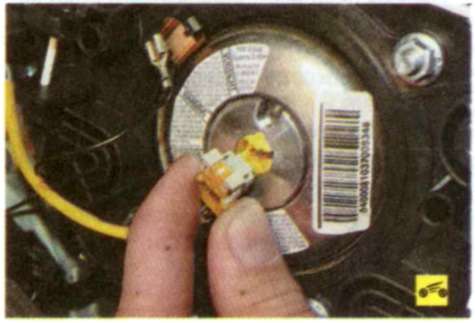

6. Отсоедините колодку жгута проводов подушки безопасности, сжав ее фиксаторы.

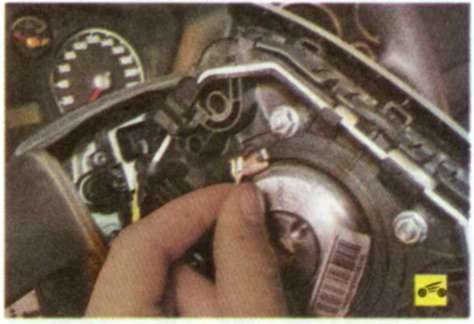

7. Затем провод выключателей звукового сигнала.

8. Снимите подушку безопасности водителя Форд Фокус 2.

Примечание:

Не допускается падение модуля подушки безопасности и попадание на него воды, смазки или масла. Не допускается воздействие на модуль подушки безопасности температуры выше 95 'С.

9. Установите подушку безопасности в порядке, обратном снятию.
