Снятие датчика детонации в автомобиле Ford Focus 2

Инструменты:

• Вороток под торцевую насадку
• Насадка на вороток 10 мм
• Гаечный ключ рожковый 13 мм

Примечания:

Датчик детонации снимаем для замены и при ремонте двигателя.

Датчики детонации на двигателях 1,4 и 1,6 л R4 Duratec 16V, а также 1,6 л R4 16V Duratec Ti-VCT ввернуты в стенку блока цилиндров в его верхней части, под впускным коллектором в зонах между 1-м и 2-м, а также 3-м и 4-м цилиндрами. На двигателях 1,8 и 2,0 л R4 Duratec-HE 16V датчик детонации установлен в зоне между 2-м и 3-м цилиндрами с левой стороны двигателя.

1. Отсоединяем провод от клеммы «минус» аккумуляторной батареи.

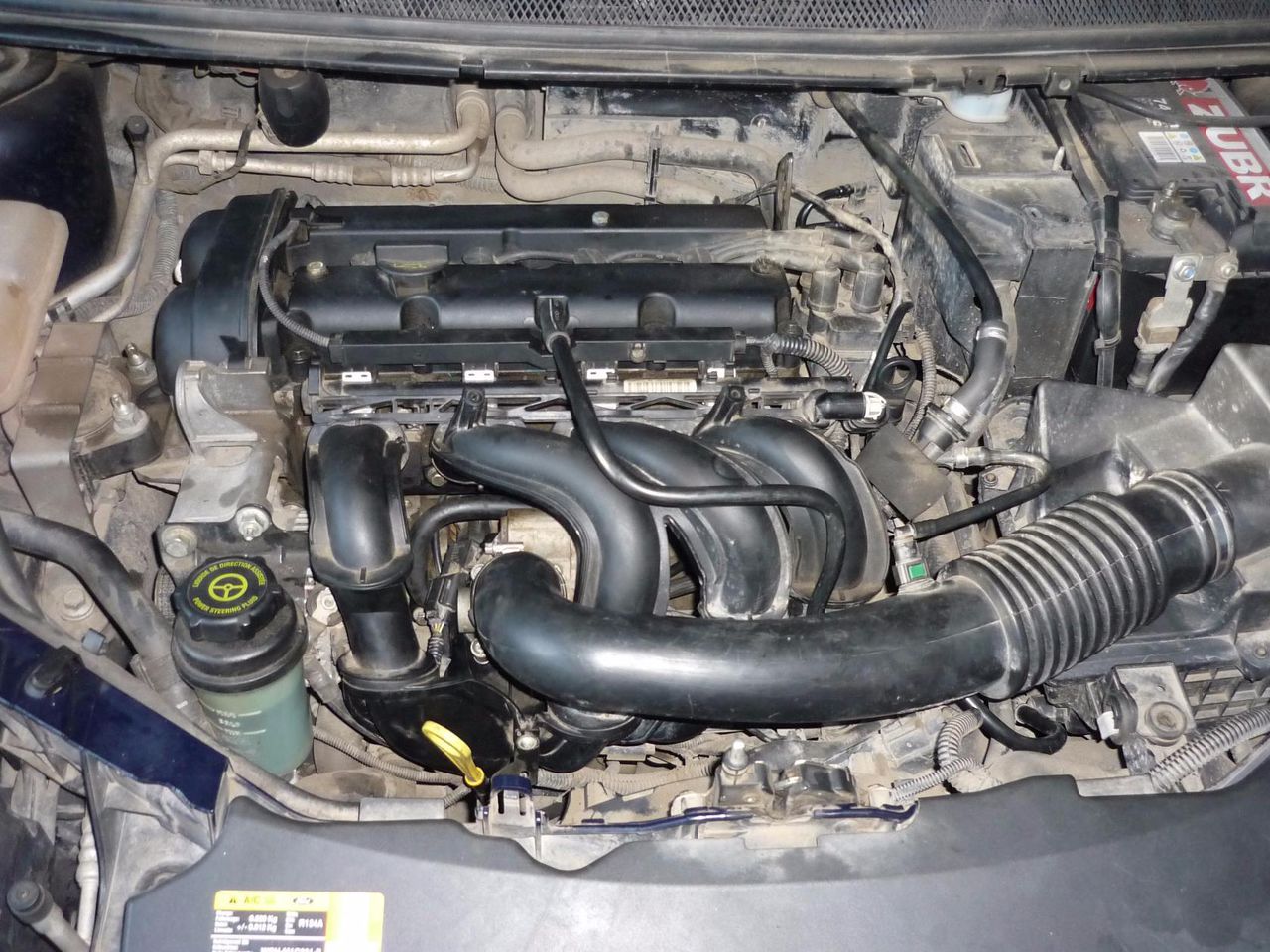

2. Снимаем впускной трубопровод, как описано здесь.

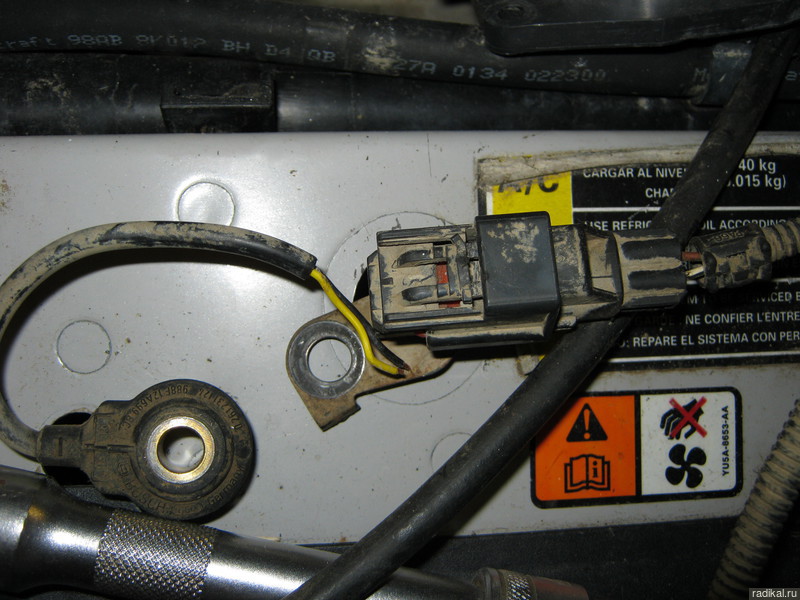

3. Нажав на фиксатор, разъединяем колодки жгута проводов системы управления двигателем и жгута проводов датчика детонации.

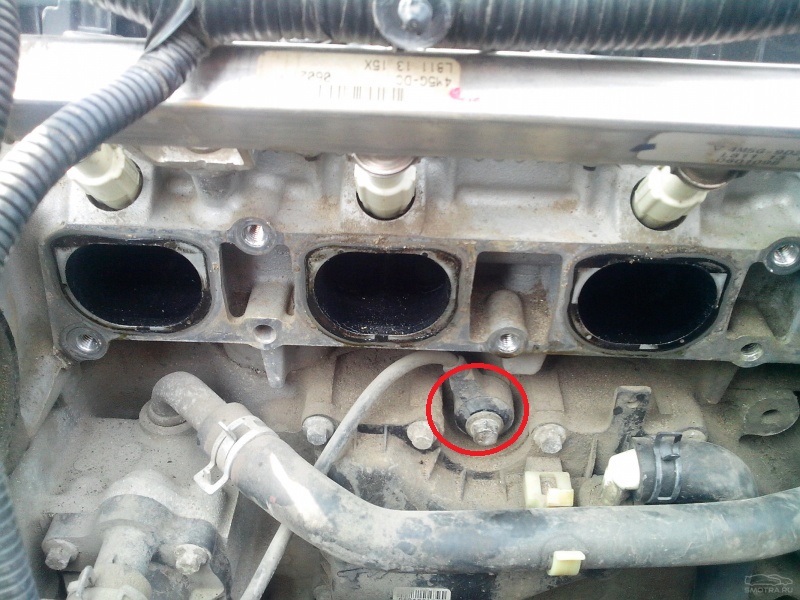

4. Головкой «на 10» отворачиваем болт крепления датчика к блоку цилиндров и снимаем датчик.

5. Устанавливаем датчик детонации в обратной последовательности.

Примечания:

Перед установкой датчика очищаем поверхность блока цилиндров в месте установки датчика.
