Инструменты:
- Гаечный ключ рожковый 10 мм
- Гаечный ключ накидной прямой 13 мм
- Ключ трещоточный
- Головка 10 мм
- Головка 13 мм
- Головка 23 мм
- Динамометрический ключ
- Мини-мойка
- Отвертка плоская средняя
- Отвертка крестовая средняя
- Круглогубцы изогнутые
- Плоскогубцы (автомобили с АКПП)
- Шприц для откачки масла со шлангом в сборе (при необходимости, автомобили с АКПП)
- Диагностический сканер (MB991958)
- Воронка
Детали и расходники:
- Радиатор вариатора 2920A123

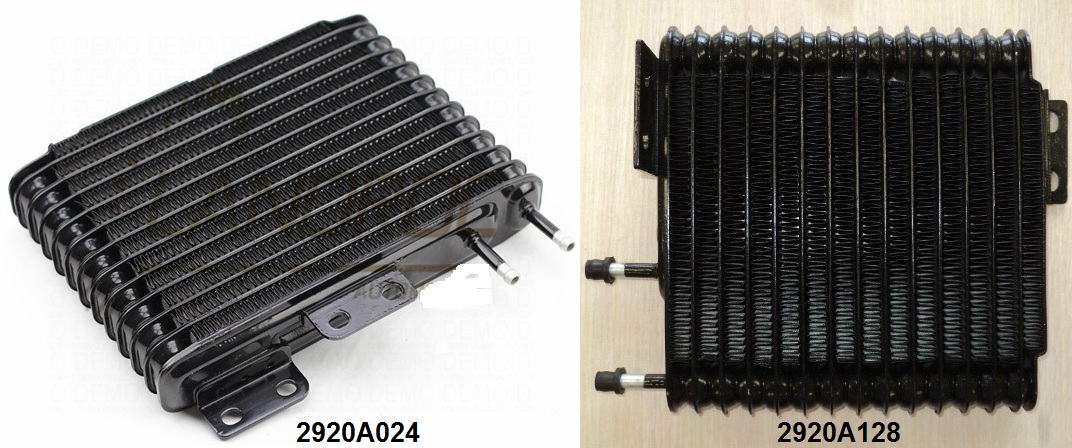

- Радиатор АКПП 2920А024/2920А128
- Хомут MR281416 - 2 шт. (при необходимости)
- Втулка 2920A161 - 3 шт. (при необходимости)
- Резиновая втулка 2920A160 - 3 шт. (при необходимости)

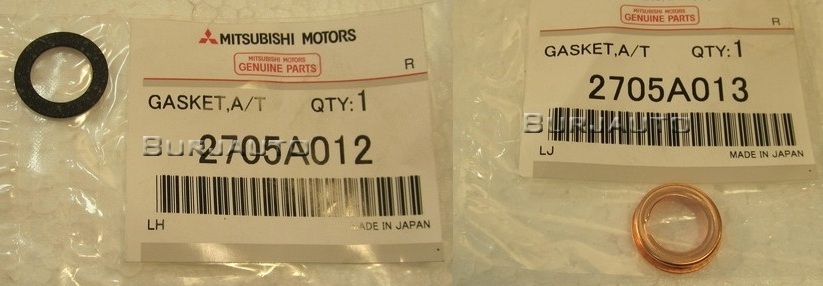

- Уплотнительная шайба 2705A012/2705A013 (автомобили с вариатором)

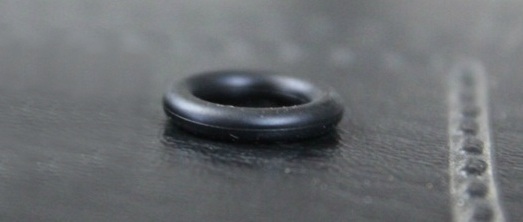

- Уплотнительное кольцо 2705A03 (автомобили с АКПП)
- Жидкость для вариатора или АКПП
- Шланг d=8 мм (при необходимости, автомобили с АКПП)
- Емкость техническая
- Ветошь
Примечание:
Радиатор АКПП или вариатора заменяйте при обнаружении в нем течи охлаждающей жидкости.
Снимайте радиатор только на холодном двигателе.

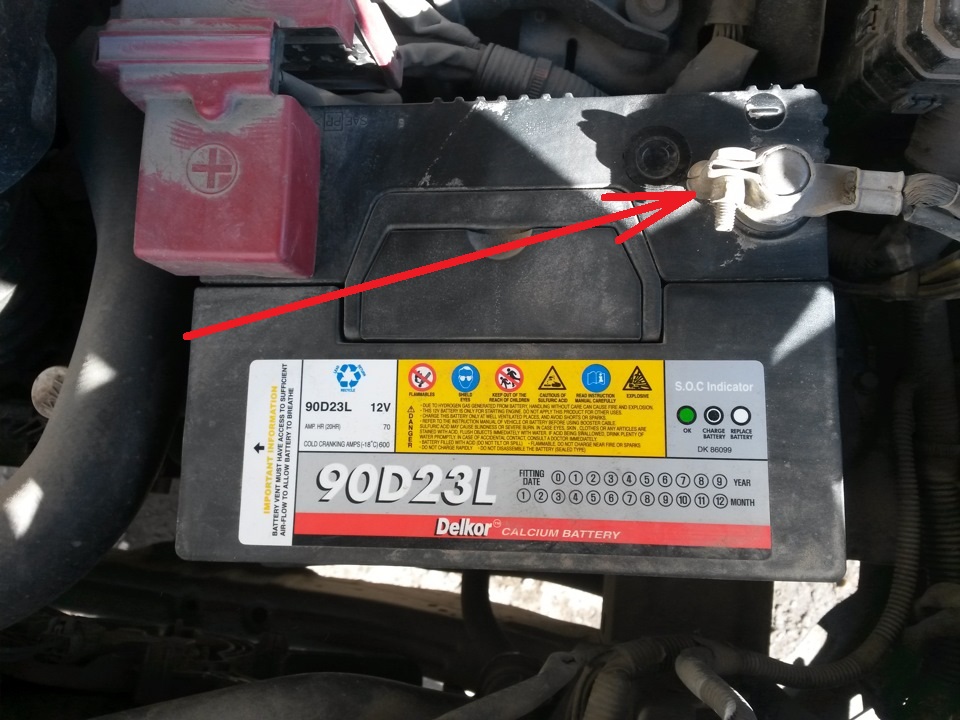

1. Отсоедините провод от клеммы "минус" аккумуляторной батареи.

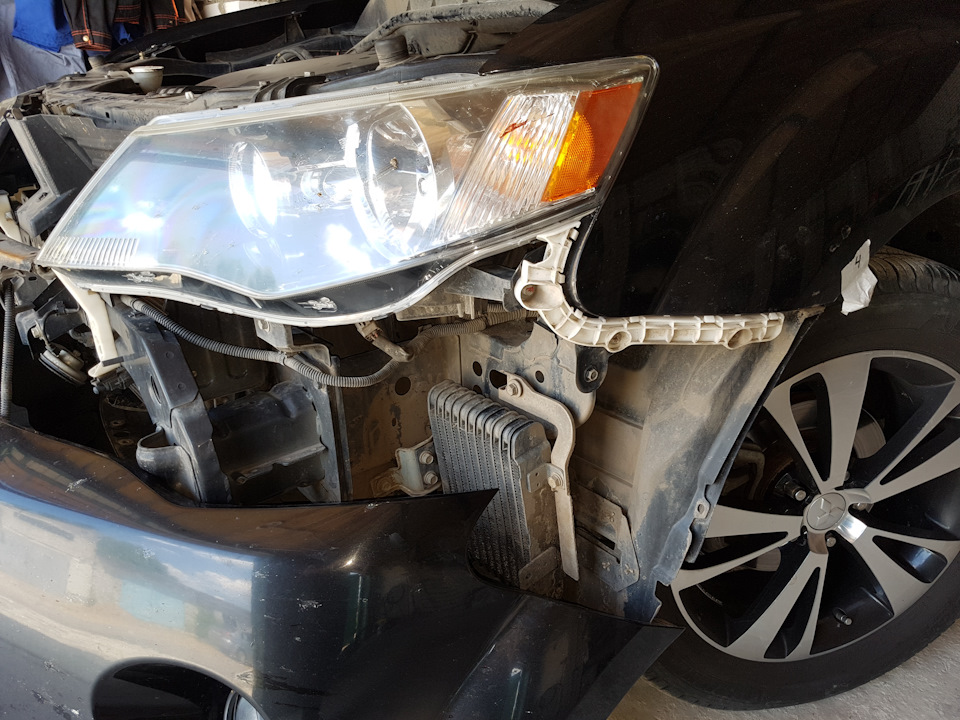

2. Снимите передний бампер, как описано в этой статье.

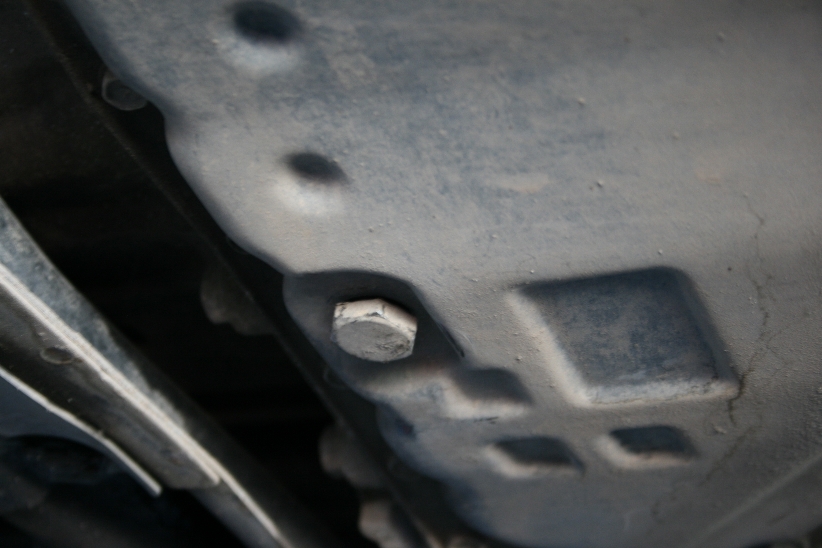

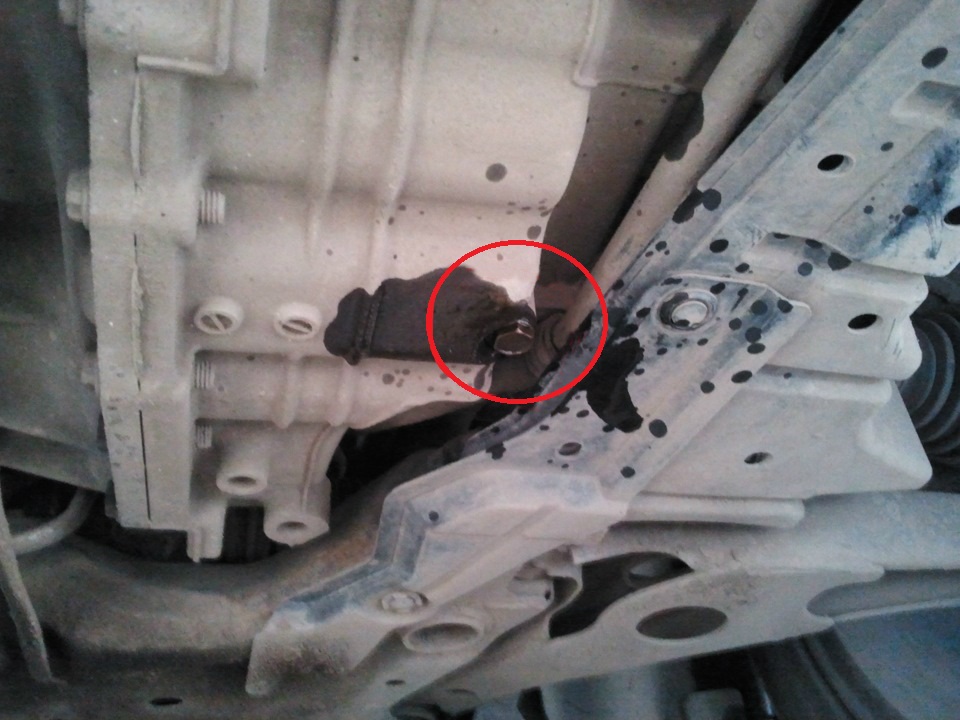

3. Слейте рабочую жидкость из АКПП (вариатора).

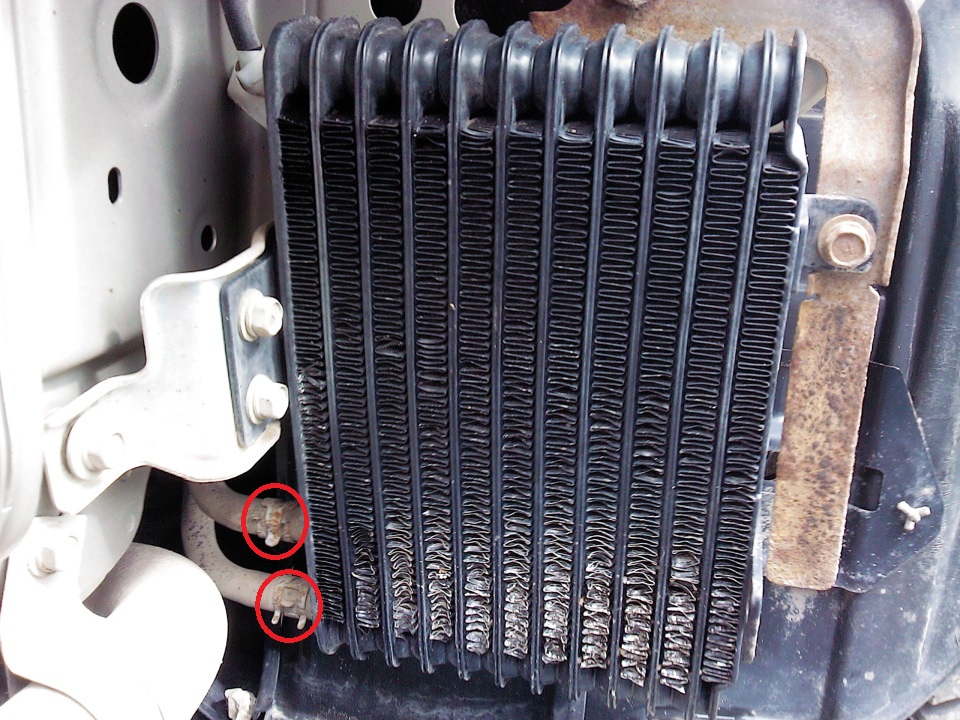

4. Сожмите плоскогубцами ушки хомутов и сдвиньте хомуты вдоль шлангов, которые соединяют вариатор (или АКПП) и масляный охладитель.
5. Отсоедините шланги от радиатора.

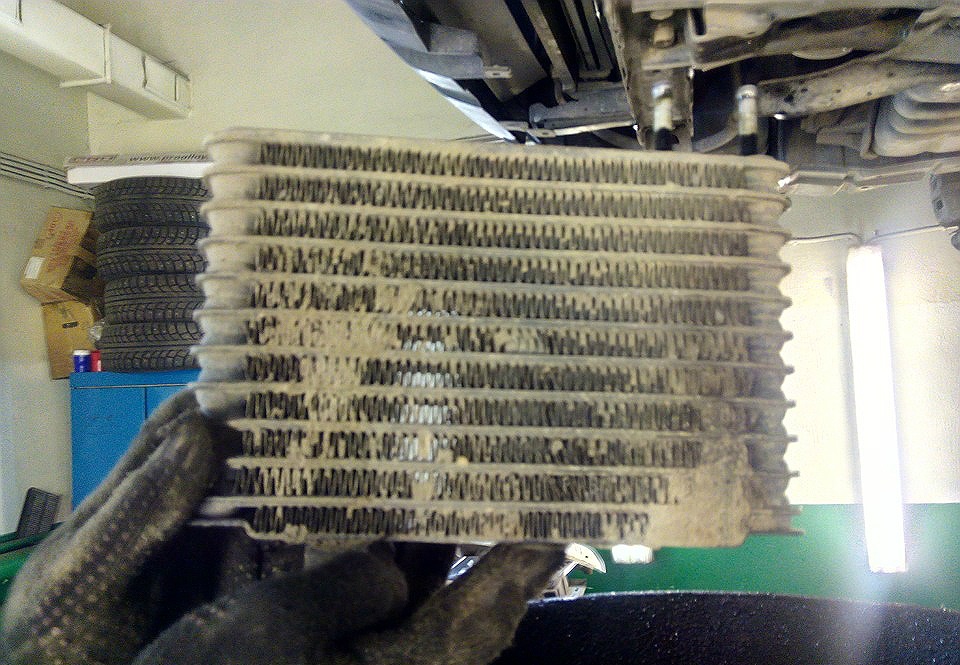

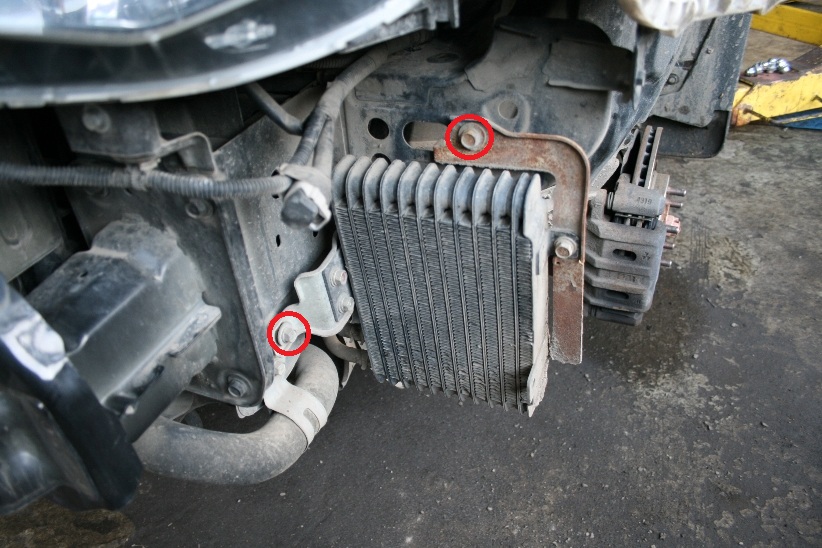

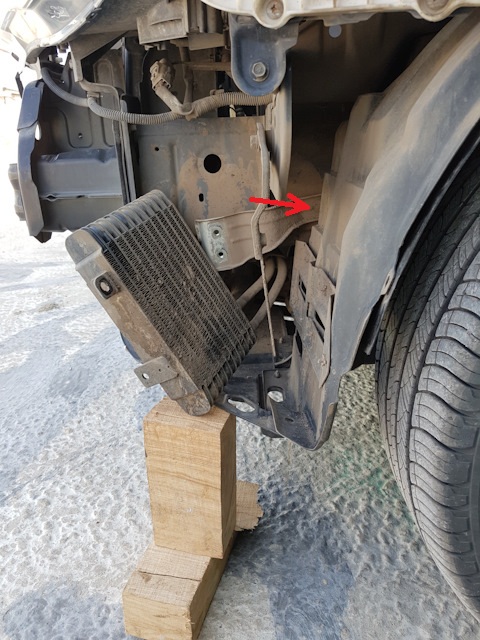

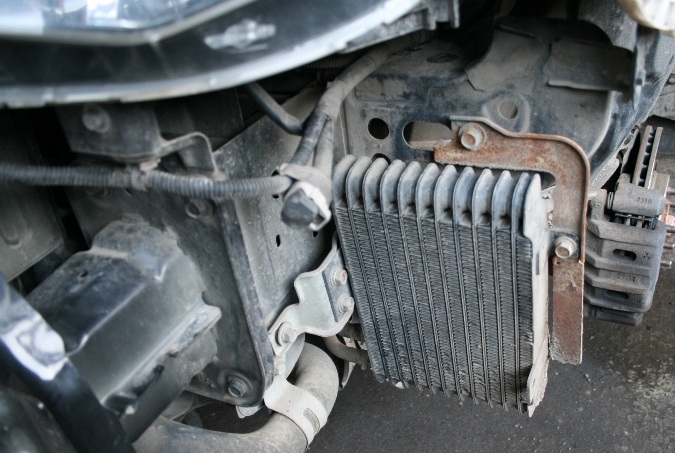

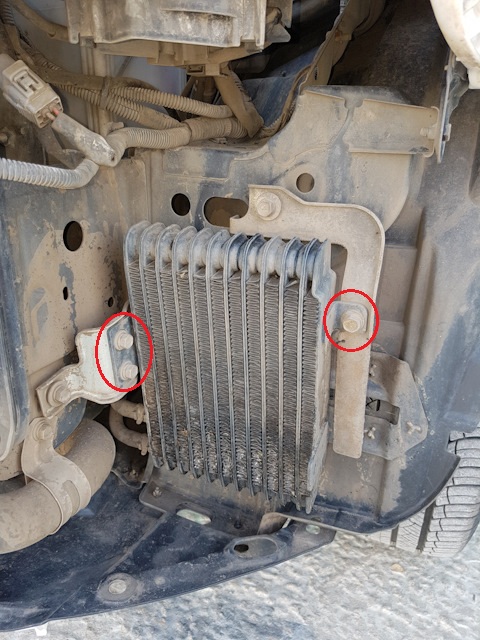

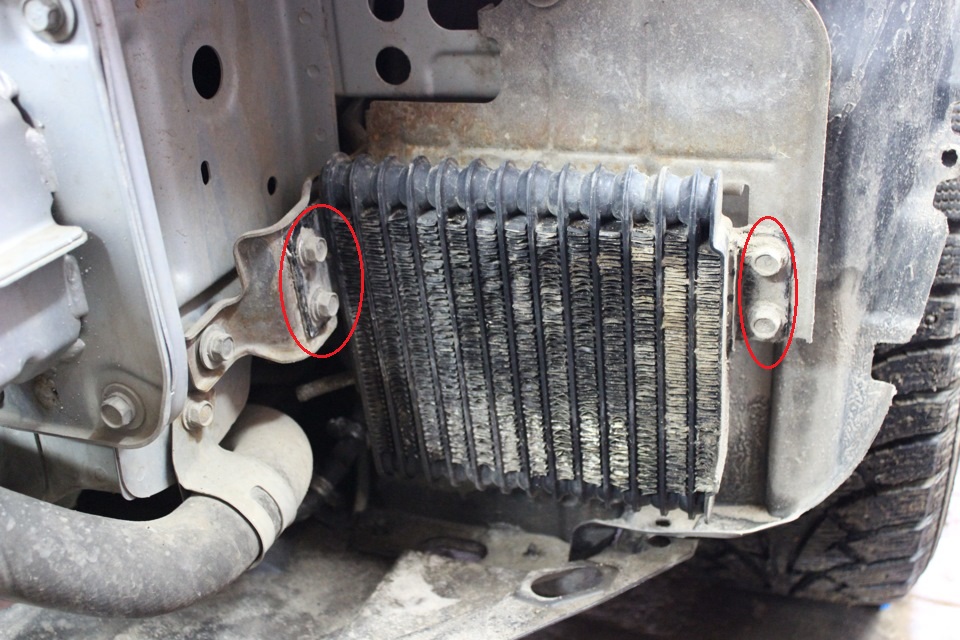

6. Выверните три болта крепления радиатора к кронштейнам кузова и снимите его (на первых трех фото – радиатор вариатора Аутлендер ХЛ 2920A123, на четвертом – радиатор АКПП Аутлендер ХЛ 2920A128).

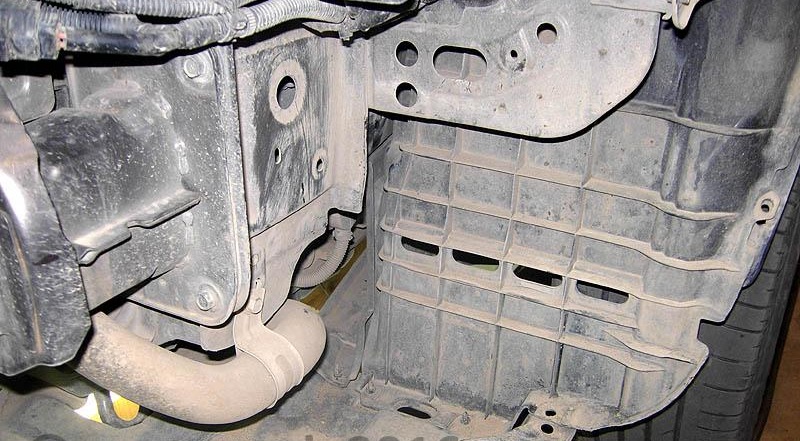

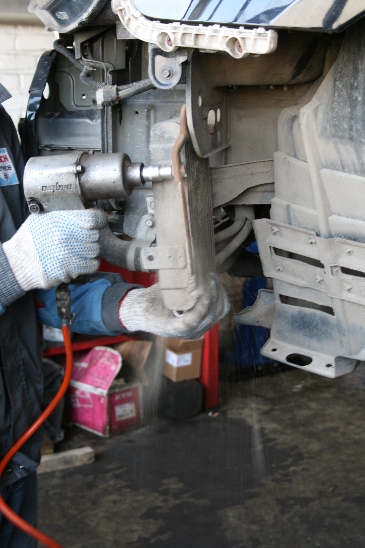

7. При необходимости выверните болты крепления кронштейнов радиатора к кузову (на фото радиатор вариатора 2920А123).

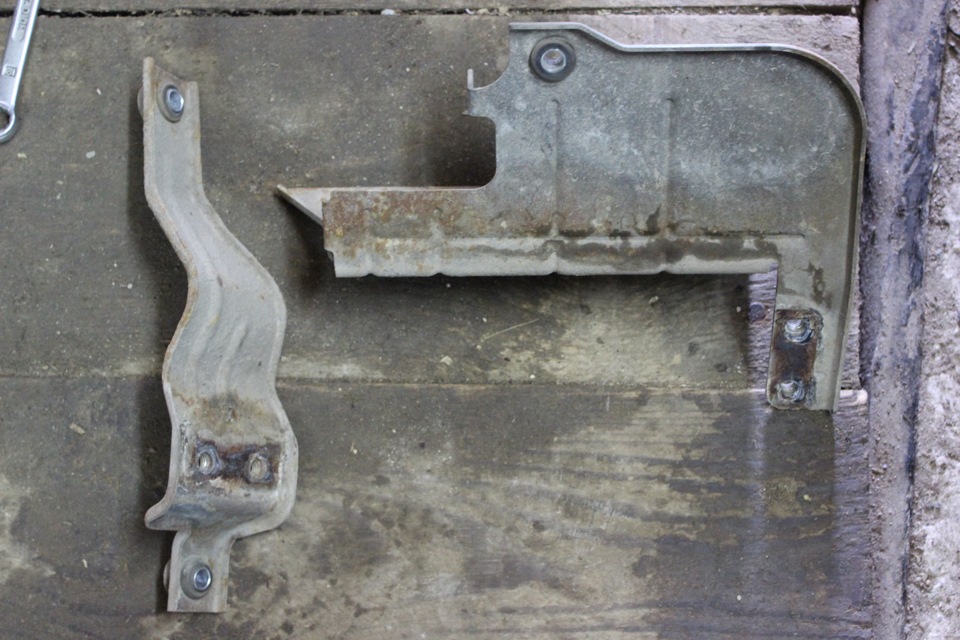

8. Снимите кронштейны крепления радиатора (на фото кронштейны радиатора АКПП 2920А128).
9. При необходимости, замените распорные втулки и/или резиновые втулки отверстий в снятых кронштейнах под болты крепления радиатора.

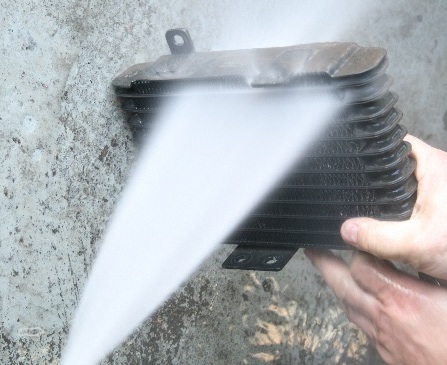

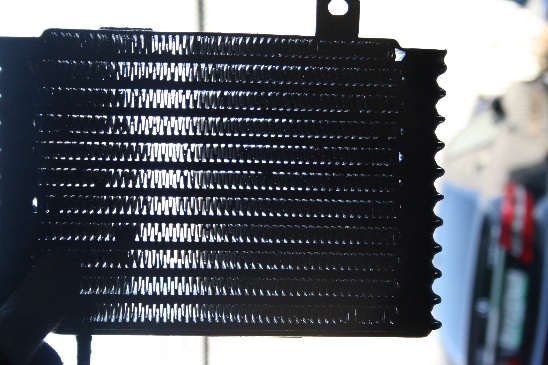

10. Если будете устанавливать снятый радиатор вариатора АКПП Аутлендер, то предварительно аккуратно промойте соты радиатора снаружи с помощью минимойки.
11. Установка радиатора вариатора или АКПП проводится в последовательности, обратной снятию.
12. Залейте рабочую жидкость в АКПП/вариатор до необходимого уровня, как описано здесь (для автоматической коробки передач) или здесь (для вариатора).
В статье не хватает:
- Фото инструмента
- Фото деталей и расходников
