Снятие и установка радиатора системы охлаждения автомобиля Ford Focus 2

Инструменты:

Торцевой ключ
Головка для торцевого ключа на 10
Отвертка плоская средняя
Пассатижи

Детали и расходники:

Силиконовый герметик
Охлаждающая жидкость
Проволока
Радиатор системы охлаждения

Примечания:

Радиатор Ford Focus 2 демонтируем для проверки его на герметичность (при подозрении на течь), для промывки или для замены в случае повреждения.

Радиатор снимается в сборе с вентилятором. С радиатором системы охлаждения соединен защелками конденсатор системы кондиционирования воздуха. Снимайте радиатор только на холодном двигателе.

Работу проводим на смотровой канаве или на эстакаде.

Снятие и установка радиатора системы охлаждения Форд Фокус 2

1. Сливаем охлаждающую жидкость и подвязываем проволокой конденсатор к верхней поперечине моторного отсека, не допуская изгиба его трубок во избежание их повреждения.

Подвязываем проволокой конденсатор к верхней поперечине моторного отсека Ford Focus 2

2. Пассатижами сжимаем концы хомута, крепящего отводящий шланг к патрубку правого бачка радиатора, и сдвигаем хомут по шлангу.

Пассатижами сжимаем концы хомута, крепящего отводящий шланг к патрубку правого бачка радиатора Ford Focus 2

3. Снимаем шланг с патрубка радиатора. Снятие шланга с патрубка радиатора автомобиля Ford Focus 2

4. Аналогичным образом с патрубков левого бачка радиатора снимаем подводящий шланг радиатора.

Снятие подводящего шланга радиатора автомобиля Ford Focus 2

5. Дальше снимаем пароотводящую трубку. Снятие пароотводящей трубки системы охлаждения автомобиля Ford Focus 2

6. Головкой «на 10» ослабляем затяжку четырех болтов крепления нижней поперечины радиатора к кузову.

Ослабляем затяжку 4-х болтов крепления нижней поперечины радиатора к кузову Ford Focus 2

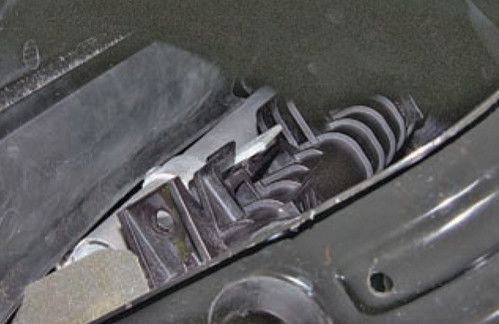

7. Выводим из пластмассовых защелок на радиаторе системы охлаждения лапки крепления конденсатора системы кондиционирования воздуха.

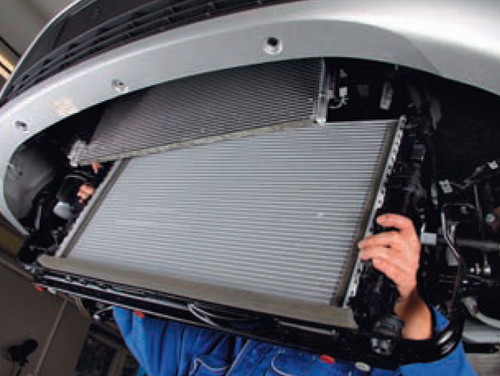

8. Отворачиваем окончательно болты крепления нижней поперечины радиатора и опускаем радиатор системы охлаждения вместе с нижней поперечиной, оставляя конденсатор системы кондиционирования воздуха на автомобиле.

Опускаем радиатор системы охлаждения вместе с нижней поперечиной Ford Focus 2

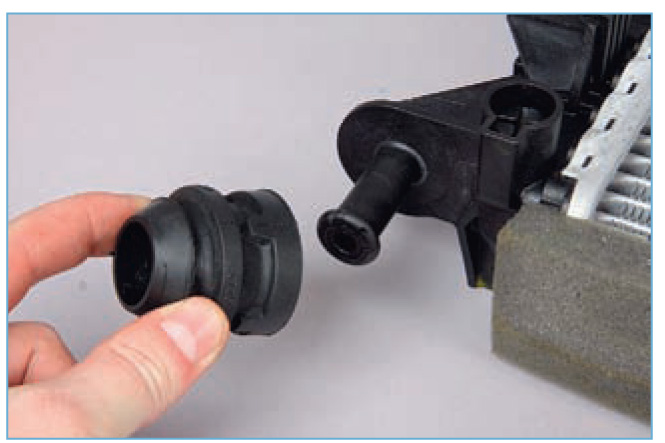

9. Радиатор фиксируется в отверстиях нижней поперечины с помощью резиновых втулок. Преодолевая сопротивление втулок, вынимаем стойки радиатора из отверстий поперечины с снимаем втулки со стоек.

Снятие втулок со стоек радиатора Ford Focus 2

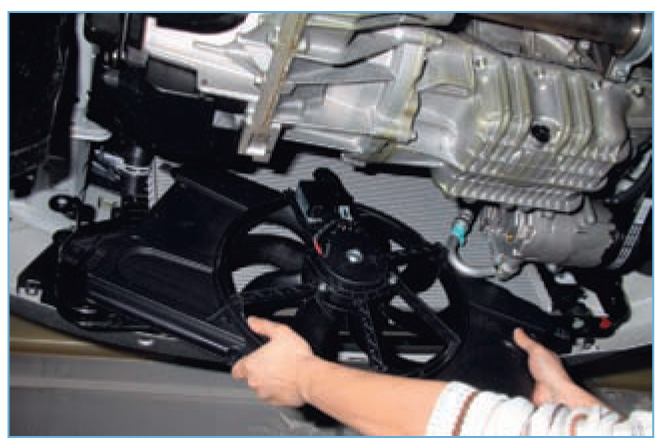

10. Снимаем с радиатора вентилятор в сборе с кожухом его крепления.

Снимаем с радиатора вентилятор в сборе с кожухом его крепления Ford Focus 2

11. Сборку узла и установку радиатора на двигатель проводим в обратной последовательности. После завершения всех работ заливаем до требуемого уровня жидкость в систему охлаждения и удаляем из системы охлаждения воздушные пробки.

Полезный совет:

Для того чтобы в дальнейшем исключить возможность подтекания охлаждающей жидкости, перед установкой шлангов смажьте патрубки радиатора тонким слоем силиконового герметика.
