Снятие и установка радиатора системы охлаждения двигателя

1. Снимите бачок гидроусилителя рулевого управления с кронштейна и аккуратно отведите его в сторону.

2. Раскройте держатель и выведите из него шланг бачка гидроусилителя рулевого управления.

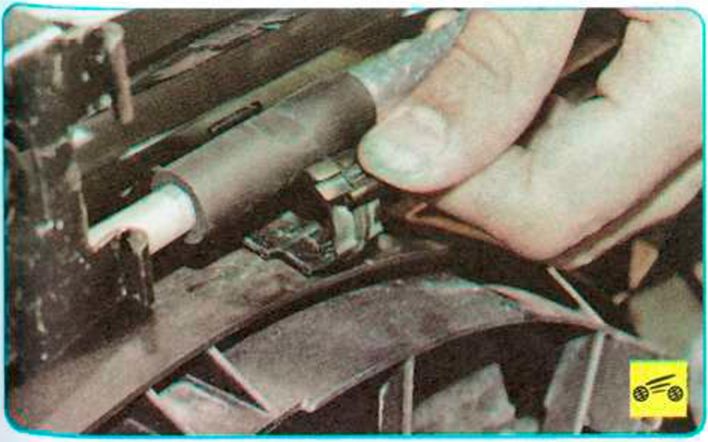

3. Раскройте держатель трубки компрессора кондиционера и выведите из него трубку.

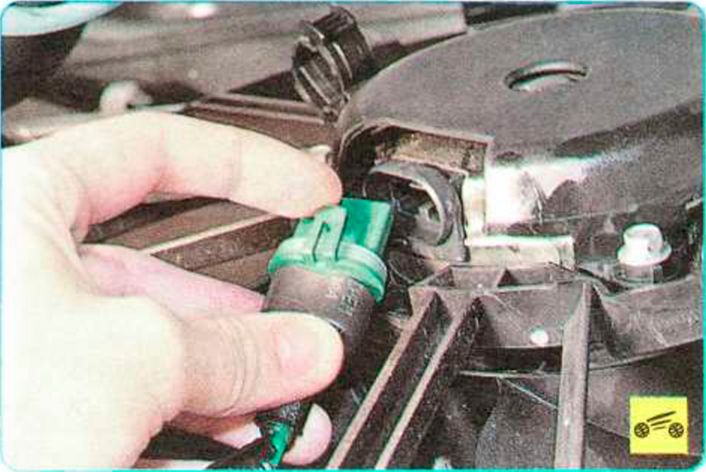

5. ...и электродвигателя вентилятора.

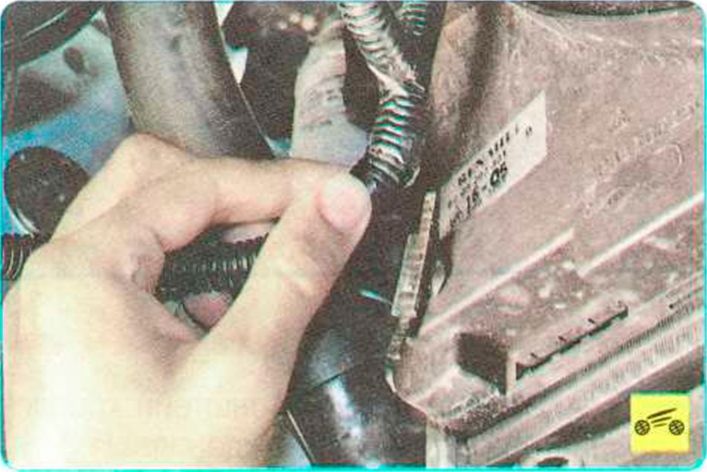

6. Выведите жгут проводов из держателя.Рис 6

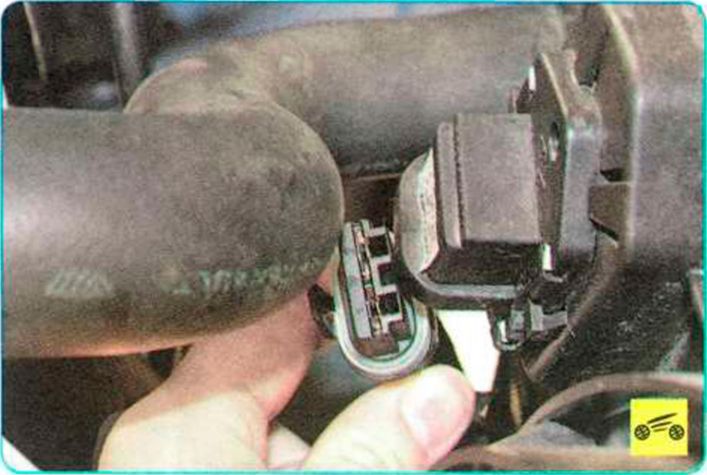

4. Отсоедините колодки жгута проводов от дополнительного сопротивления...

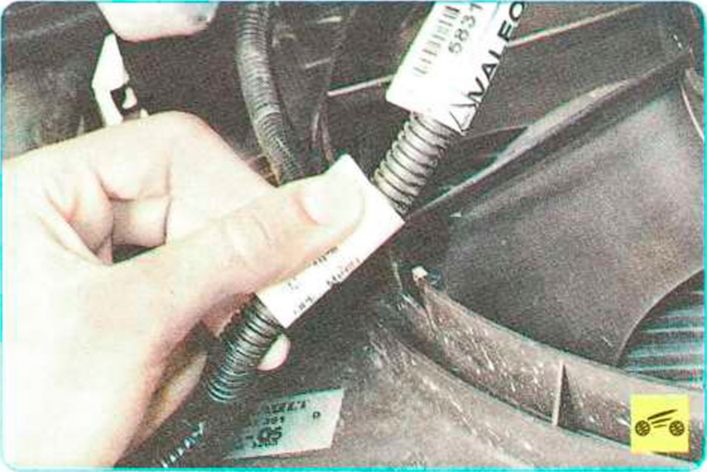

7. Снимите жгут проводов с держателя на кожухе вентилятора.

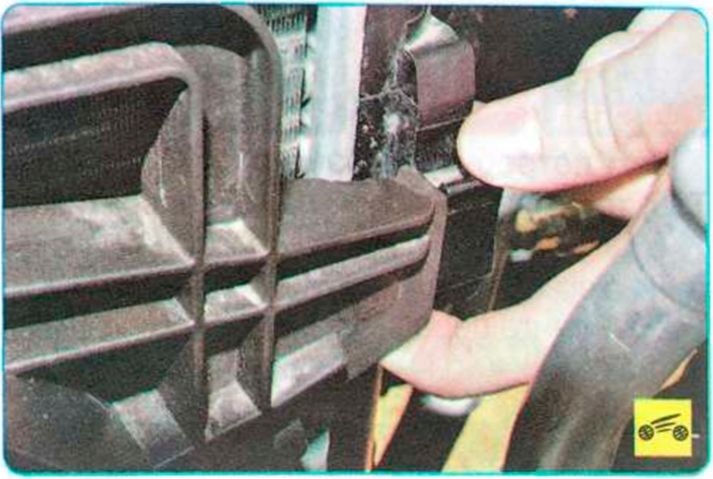

8. Отожмите фиксатор и приподнимите левую сторону кожуха вентилятора, чтобы вывести его из держателя.

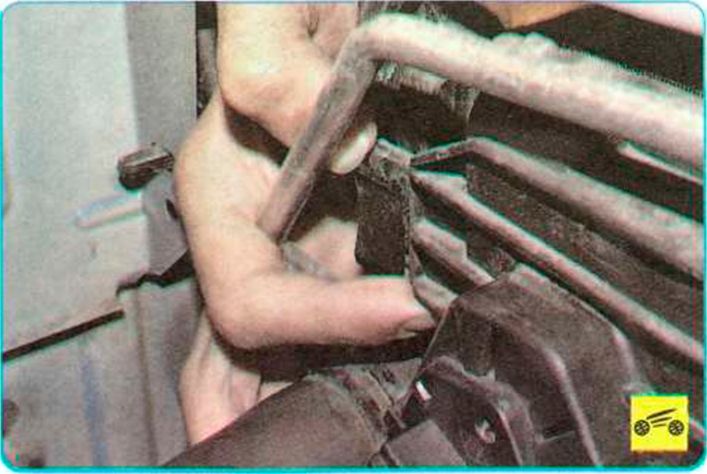

9. Аналогично выведите из держателя правую сторону кожуха вентилятора...

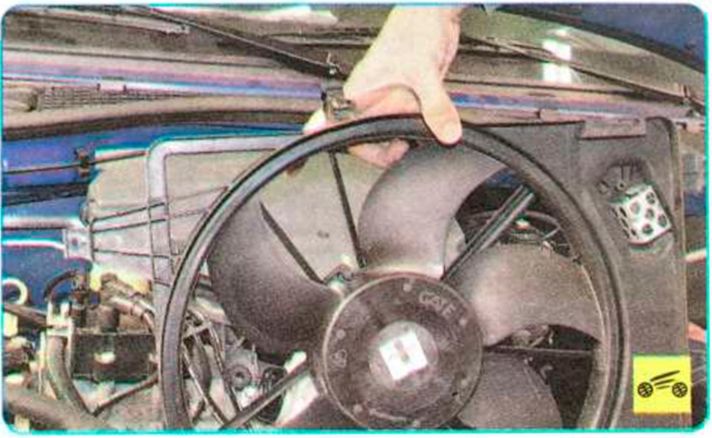

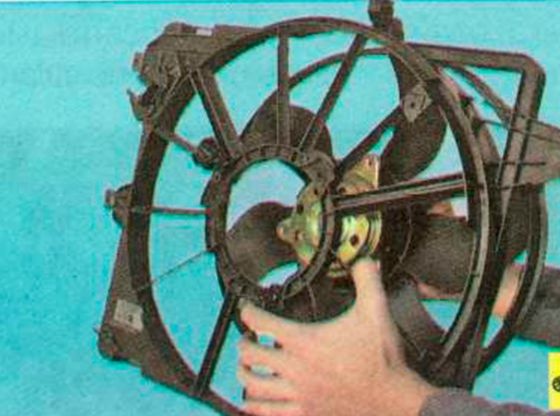

10. ...и снимите кожух в сборе с вентилятором.

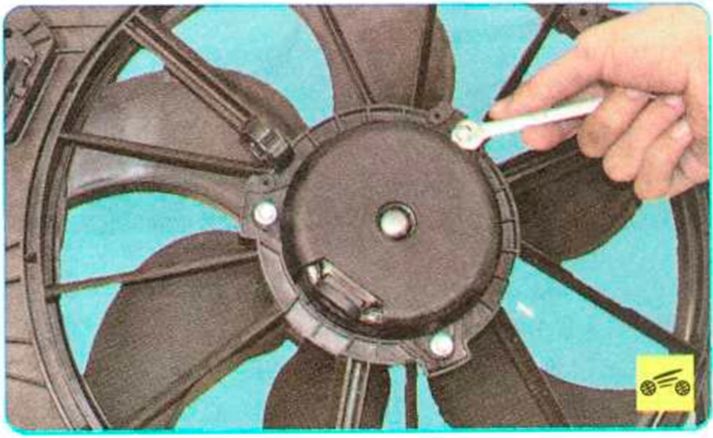

11. Выверните три болта крепления...

13. ...и кожух электро-вентилятора.

14. Установите детали в порядке, обратном снятию.

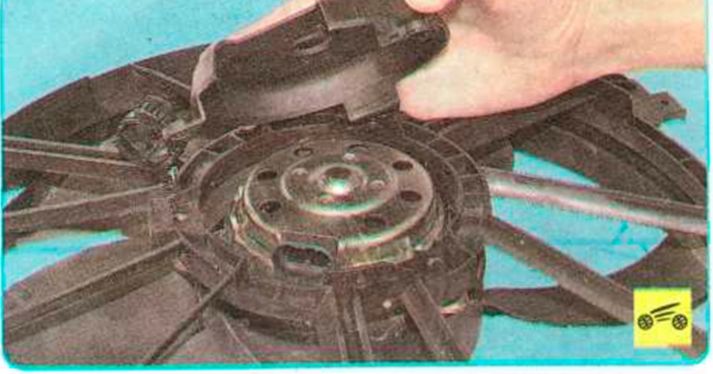

12. ...снимите крышку...

Источник: http://renault-sandero.narod.ru/remont/snjatie-i-ustanovka-ehlektroventiljatora-radiatora-sistemy-okhlazhdenija-dvigatelja.html
