Снятие и установка рычага привода стояночного тормоза Ford Focus 3

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструмент:

  • Гаечный ключ рожковый на 8
  • Гаечный ключ рожковый на 10
  • Гаечный ключ рожковый на 13
  • Отвертка плоская средняя

Детали и расходники:

  • Консистентная смазка

Примечание:

Стояночный тормоз препятствует непредвиденному движению вашего припаркованного автомобиля и помогает тронуться с места, когда автомобиль находится на подъеме. Стояночный тормоз механически действует на задние колеса через трос на рычаге стояночного тормоза. При вытягивании рычага, происходит натяжение тросов, которые приводят в действие рычаги задних тормозных механизмов.

Снятие и установка ручника стояночного тормоза Форд Фокус 3

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите облицовку тоннеля пола.

3. Опустите рычаг стояночного тормоза вниз до упора, полностью отверните и снимите с резьбового наконечника переднего троса регулировочную гайку.

Замена рычага привода стояночного тормоза Ford Focus 3

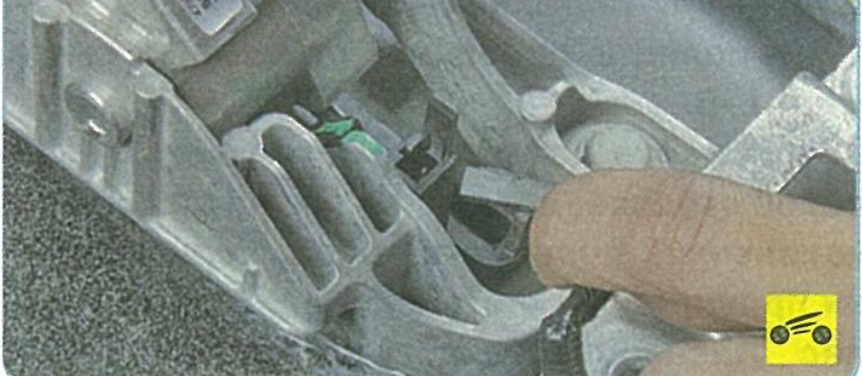

4. Отожмите отверткой фиксатор колодки жгута проводов и отсоедините колодку.

Замена рычага привода стояночного тормоза Ford Focus 3

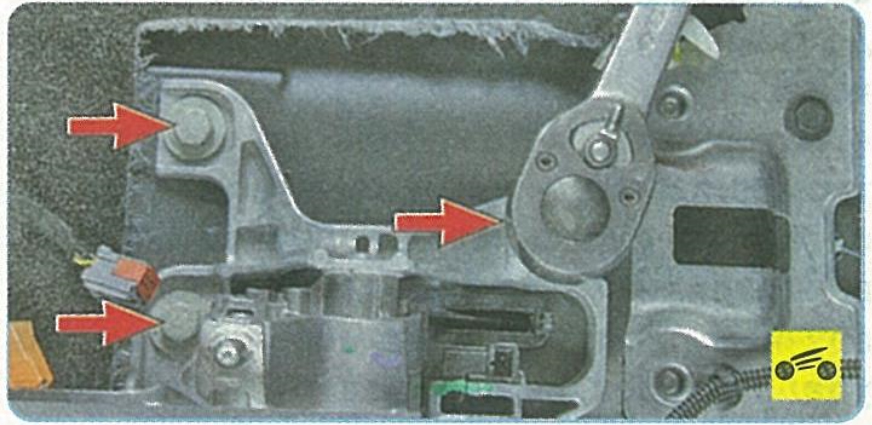

5. Выверните три болта крепления рычага привода стояночного тормоза к основанию кузова.

Замена рычага привода стояночного тормоза Ford Focus 3

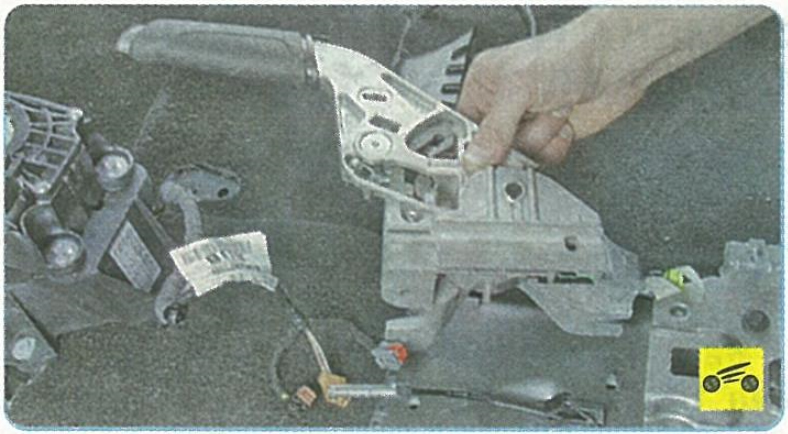

6. Снимите рычаг.

Замена рычага привода стояночного тормоза Ford Focus 3

7. Перед установкой на автомобиль смажьте консистентной смазкой зубчатый сектор рычага.

8. Установите рычаг в порядке, обратном снятию, и отрегулируйте стояночную тормозную систему.

ПОЛЕЗНЫЕ СОВЕТЫ:

Регулировку проводите в следующей последовательности:

1. Отпустите рычаг стояночного тормоза вниз до упора, тросы с предварительным натягом ослабнут и их длины выровняются;

2. Отпустите установочную гайку на рычаге стояночного тормоза;

3. Поднимите рычаг между четырьмя и шестью щелчками;

4. Затяните регулировочную гайку моментом 4 Н·м;

5. Проверьте ход рычага: тормозные накладки должны коснуться тормозного диска примерно на четвертом щелчке, а на седьмом — полностью зажать диск.

В статье не хватает:

Качественных фото ремонта

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту в фотографиях серия «Ремонт без проблем» Третий Рим

  •
