Снятие и установка рычага привода стояночного тормоза Skoda Octavia

Рычаг привода стояночного тормоза Skoda Octavia, установленный в салоне на основании кузова, неразборной конструкции, при повреждении зубчатого сектора либо собачки его следует заменить в сборе.
Вам потребуются: все инструменты, необходимые для снятия облицовки тоннеля пола кузова, а также ключ «на 13».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите облицовку тоннеля пола.

3. Отожмите фиксатор…

4. ...и отсоедините колодку жгута проводов от кнопочного выключателя.

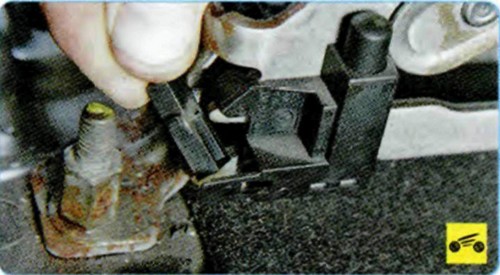

5. Отсоедините кнопочный выключатель от кронштейна рычага стояночного тормоза
ПРИМЕЧАНИЕ
Кнопочный выключатель управляет световой индикацией положения рычага стояночного тормоза. При подъеме рычага (автомобиль заторможен) и включенном зажигании в комбинации приборов загорается сигнальная лампа.

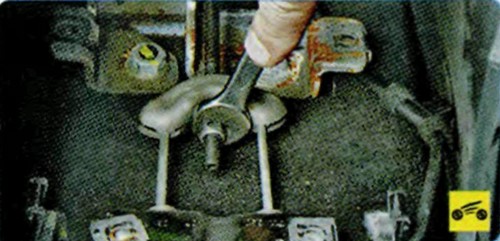

6. Отверните регулировочную гайку и отсоедините от балансира.

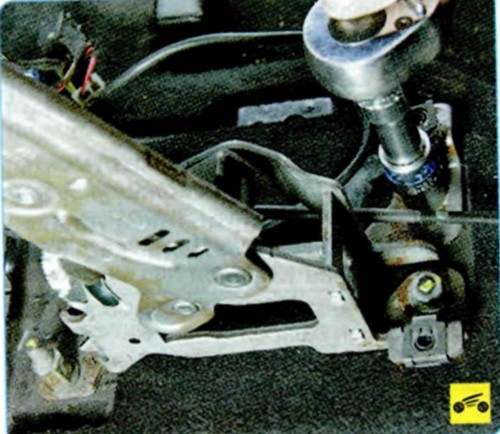

7. Выверните три болта крепления кронштейна рычага стояночного тормоза.

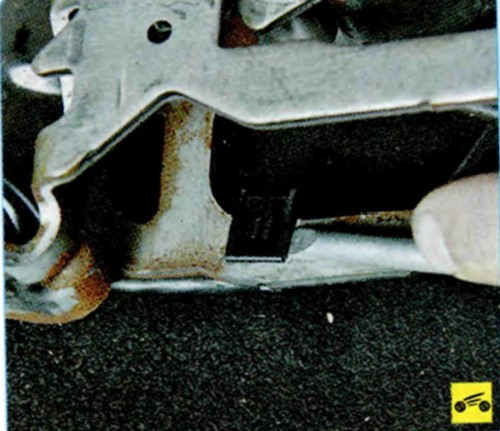

8. Подденьте отверткой и снимите фиксатор крепления проводов к кронштейну.

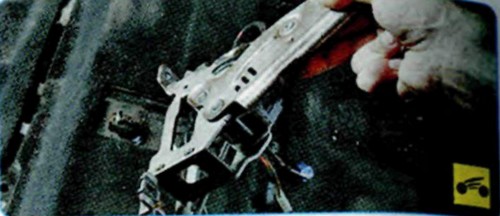

9.  Снимите рычаг.
10. Перед установкой на автомобиль смажьте консистентной смазкой зубчатый сектор рычага и резьбу наконечника переднего троса.
11. Установите рычаг привода стояночного тормоза и все снятые детали в порядке, обратном снятию.
12. Отрегулируйте привод стояночного тормоза.

См. также: Замена тросов стояночного тормоза. Регулировка стояночного тормоза.
