Снятие и установка шлангов гидросистемы усилителя рулевого управления Hyundai Matrix

Рис. 5.72. Шланги гидросистемы рулевого управления

Снятие

Рис. 5.73. Установочные метки на штуцере

Совместите установочные метки на штуцере, нагнетательной трубке и шланге в сборе, затем наденьте нагнетательный шланг (рис. 5.73).

Снимите впускной воздушный шланг двигателя в сборе.

Снимите фиксатор нагнетательного шланга гидросистемы усилителя.

Отсоедините нагнетательную трубку от штуцера рулевого механизма.

Поднимите автомобиль на подъемнике и снимите фиксатор крепления возвратной и нагнетательной трубок.

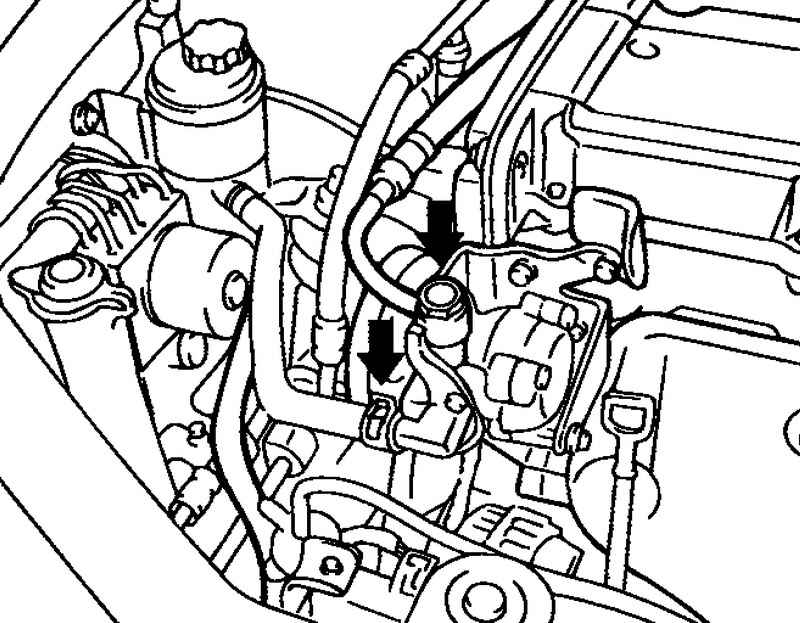

Рис. 5.74. Перепускной болт нагнетательного шланга

Опустите автомобиль и отверните перепускной болт (24 мм) нагнетательного шланга на насосе гидроусилителя рулевого управления (рис. 5.74).

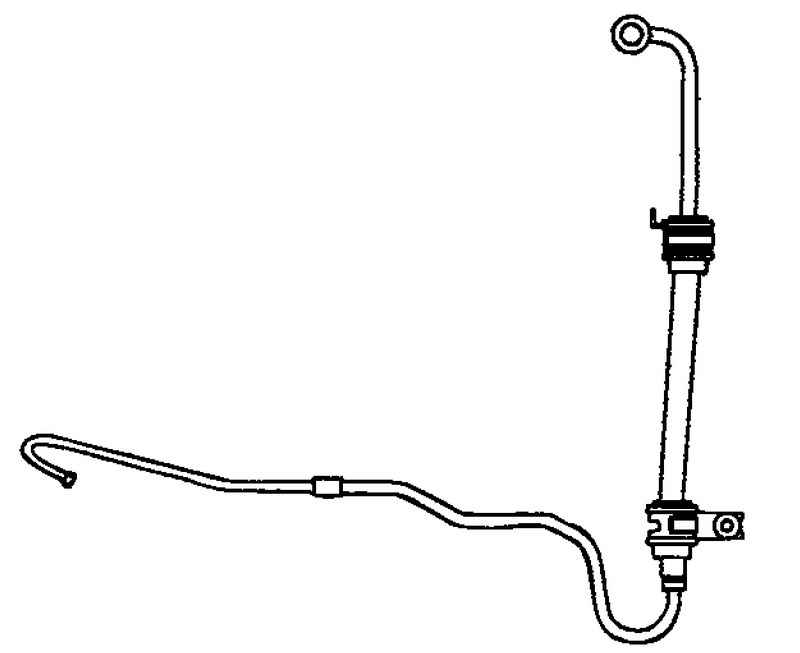

Рис. 5.75. Нагнетательный шланг

Снимите нагнетательный шланг и трубку в сборе (рис. 5.75).

Установка

Установка деталей производится в порядке, обратном снятию.

После завершения установки удалите воздух из гидросистемы усилителя рулевого управления.
