Снятие и установка термоэкранов

Инструменты:

• Накидной ключ на "10"

Во время работы двигателя система выпуска отработавших газов нагревается до высокой температуры. Поэтому при сильном механическом повреждении или значительной коррозии термоэкранов, установленных на элементах системы, обязательно замените их. Помимо снижения уровня комфорта в салоне, неисправность термоэкранов может привести к возгоранию термошумоизоляции пола кузова.

Термоэкран выпускного коллектора и каталитического нейтрализатора

Для снятия и установки термоэкрана выпускного коллектора и каталитического нейтрализатора выполните следующее:

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

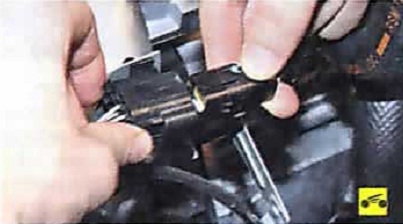

2. Нажмите на фиксатор колодки жгута проводов датчика концентрации кислорода.

3. Разъедините колодку.

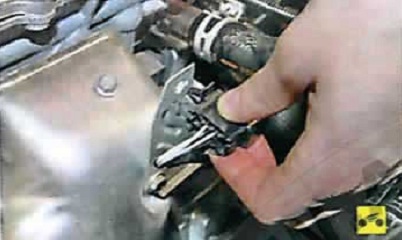

4. Нажмите на усики фиксатора.

5. Извлеките колодку жгута проводов датчика концентрации кислорода из кронштейна.

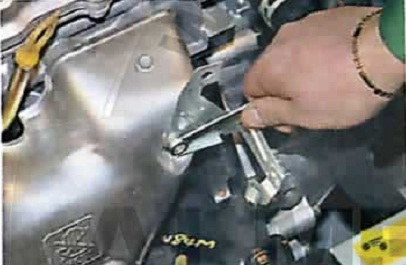

6. Выверните шесть болтов крепления термоэкрана к выпускному коллектору.

Примечание:

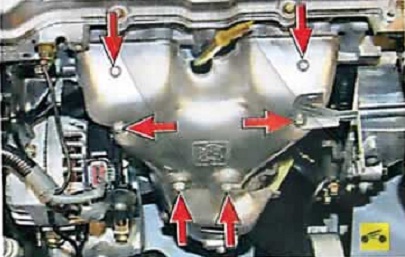

Так расположены болты крепления термоэкрана выпускного коллектора и каталитического нейтрализатора. Правым средним болтом крепится также кронштейн колодки жгута проводов датчика концентрации кислорода.

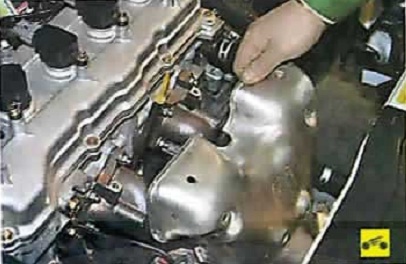

7. Cнимите термоэкран.

8. Установите детали в порядке, обратном снятию.

Термоэкран дополнительного глушителя

Для снятия и установки термоэкрана дополнительного глушителя выполните следующее:

1. Снимите приемную трубу с дополнительным глушителем.

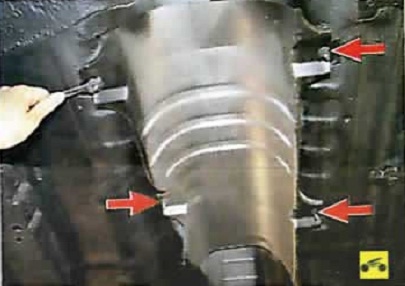

2. Отверните четыре гайки крепления термоэкрана к днищу кузова.

3. Cнимите термоэкран.

Предупреждение:

Края термоэкрана острые. При его снятии защищайте руки от травм ветошью или перчатками.

4. Установите снятые детали в порядке, обратном снятию.

Термоэкран трубы дополнительного глушителя

Для снятия и установки термоэкрана трубы дополнительного глушителя выполните следующее:

1. Снимите приемную трубу с дополнительным глушителем.

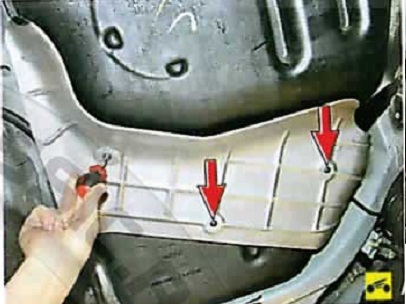

2. Выверните три винта крепления термоэкрана к топливному баку.

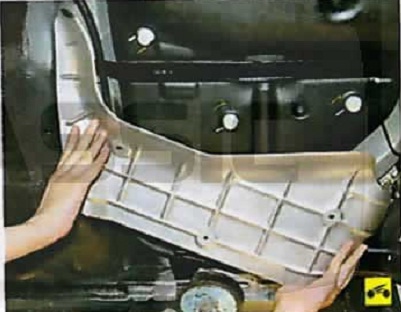

3. Cнимите термоэкран.

Предупреждение:

Края термоэкрана острые. При его снятии защищайте руки от травм ветошью или перчатками.

4. Установите снятые детали в порядке, обратном снятию.
