Снятие и установка термоэкранов Chevrolet Niva

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Ключ на 13
  • Ключ на 10
  • Ключ на 8

Примечания:
Выхлопная система во время работы двигателя нагревается до высокой температуры. Поэтому при механическом повреждении или сильной коррозии термоэкранов, установленных между элементами системы и основанием кузова, обязательно замените их. Помимо снижения уровня комфорта в салоне, неисправность термоэкранов может привести к возгоранию термошумоизоляции пола кузова, так как нейтрализатор отработавших газов нагревается до температуры свыше 600 oС.

1. Для снятия переднего термоэкрана снимите нейтрализатор и дополнительный глушитель.

2. Выверните три болта, отверните три гайки крепления термоэкрана.
Снятие и установка термоэкранов Chevrolet Niva

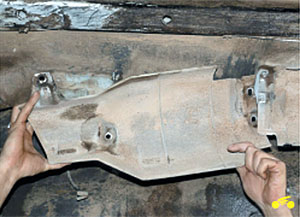

3. Снимите его заднюю и переднюю части.
Снятие и установка термоэкранов Chevrolet Niva

4. Устанавливайте передний термоэкран в последовательности, обратной снятию.

5. Для снятия заднего термоэкрана снимите основной глушитель.

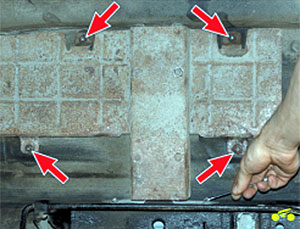

6. Отверните четыре гайки крепления экрана к основанию кузова, два болта крепления усилителя экрана к поперечине кузова и снимите экран.
Снятие и установка термоэкранов Chevrolet Niva

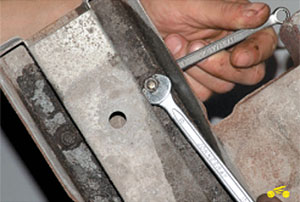

7. При необходимости разберите задний термоэкран, отвернув гайки четырех болтов крепления усилителя, и снимите усилитель.
Снятие и установка термоэкранов Chevrolet Niva

8. Собирайте и устанавливайте задний термоэкран в обратной последовательности.
