Снятие и установка топливного бака автомобиля Nissan Qashqai 2007 - 2013

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Подъемник
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ рожковый 10 мм
  • Насадка на вороток 8 мм
  • Насадка на вороток 14 мм
  • Вороток под торцевую насадку
  • Круглогубцы
  • Отвертка плоская средняя
  • Отвертка крестовая средняя
  • Опора под топливный бак

Детали и расходники:

  • Бензин
  • Топливный бак

Примечание:

При обнаружении течи топлива в баке, замените бак, так как он отформован из специальной пластмассы и ремонту не подлежит.

Топливный бак Nissan Qashqai

Топливный бак Ниссан Кашкай (вид снизу)

Полезный совет:

Если часто засоряется сетка топливного насоса, снимите и промойте бак. Удобнее снимать пустой бак, работая на подъемнике, эстакаде или смотровой яме. Для удаления остатков топлива, после отсоединения от патрубка соединительного шланга наливной трубы, откачайте топливо через открывшееся отверстие в баке.

1. Снизьте давление в системе питания.

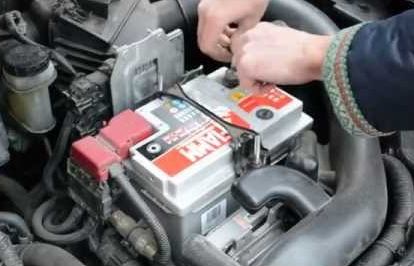

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Аккумулятор Nissan Qashqai

3. Снимите систему выпуска отработавших газов.

Система выпуска отработавших газов Nissan Qashqai

4. На полноприводном автомобиле снимите карданную передачу.

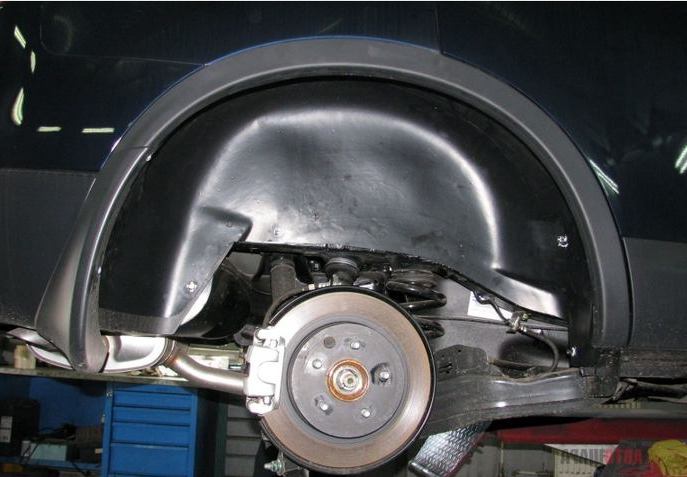

5. Снимите правое заднее колесо.

Арка заднего колеса Nissan Qashqai

6. Подденьте отверткой верхний фиксатор держателя кожуха наливной трубы.

Верхний фиксатор держателя кожуха наливной трубы Nissan Qashqai

7. Извлеките держатель кожуха наливной трубы.

Извлекаем держатель кожуха наливной трубы Nissan Qashqai

8. Аналогично извлеките два нижних держателя.

Два нижних держателя кожуха наливной трубы Nissan Qashqai

9. Снимите кожух наливной трубы.

Кожух наливной трубы Nissan Qashqai

10. Сожмите концы пластмассового держателя и извлеките его из кронштейна воздухоотводящей трубки.

Пластмассовый держатель воздухоотводящей трубки Nissan Qashqai

11. Сожмите ушки хомута крепления шланга к воздухоотводящей трубке, сдвиньте хомут вдоль по шлангу.

Хомут крепления шланга воздухоотводящей трубки Nissan Qashqai

12. Отсоедините шланг от воздухоотводящей трубки.

Шланг воздухоотводящей трубки Nissan Qashqai

13. Ослабьте хомут крепления шланга наливной трубы.

Хомут крепления шланга наливной трубы Nissan Qashqai

14. Отсоедините шланг от наливной трубы.

Отсоединяем шланг от наливной трубы Nissan Qashqai

15. Выверните один болт крепления кронштейна наливной трубы к кузову.

Болт крепления наливной трубы к кузову Nissan Qashqai

16. Затем другой болт крепления наливной трубы.

Болт крепления наливной трубы к кузову Nissan Qashqai

17. Откройте крышку люка наливной трубы топливного бака и, придерживая в арке заднего колеса наливную трубу, выдавите резиновый уплотнитель в проем люка наливной горловины.

Люк наливной трубы топливного бака Nissan Qashqai

18. Снимите наливную трубу.

Отсоединяем наливную трубу от топливного бака Nissan Qashqai

19. Снимите подушку заднего сиденья.

Снимаем подушку заднего сиденья Nissan Qashqai

20. Выверните четыре винта крепления крышки люка топливного модуля.

Расположение винтов крышки люка топливного модуля Nissan Qashqai

21. Снимите крышку люка.

Крышка люка топливного модуля Nissan Qashqai

22. Нажмите на фиксатор колодки жгута проводов.

Фиксатор головки жгута проводов топливного насоса Nissan Qashqai

23. Отсоедините колодку от разъема модуля топливного насоса.

Колодка проводов топливного насоса Nissan Qashqai

24. Сожмите фиксатор наконечника топливного шланга высокого давления.

Фиксатор наконечника топливного шланга Nissan Qashqai

25. Отсоедините наконечник от штуцера модуля топливного насоса.

Наконечник штуцера топливного насоса Nissan Qashqai

26. Установите под топливный бак опору.

Устанавливаем опору под топливный бак Nissan Qashqai

27. Открутите болты крепления обоих хомутов топливного бака к кузову и снимите бак (для наглядности болты крепления топливного бака показаны со снятой поперечиной задней подвески).

Расположение болтов крепления топливного бака к кузову Nissan Qashqai

28. Установите снятые детали в порядке, обратном снятию.

Примечание:

После присоединения топливопроводов и жгута проводов топливного модуля залейте в бак бензин, запустите двигатель и проверьте герметичность всех соединений топливопроводов.
