Снятие и установка топливной рампы Chery Tiggo

Инструменты:

Гаечный ключ рожковый - 10 мм
Насадка на вороток - 8 мм
Вороток под торцевую насадку
Кусачки

Детали и расходники:

Хомуты
Фиксаторы форсунок
Уплотнительные кольца форсунок
Моторное масло

Топливную рампу снимают для замены при повреждении (поломка штуцеров), для замены форсунок или получения доступа к другим узлам.

1. Снизьте давление в системе питания (см. Снижение давления в системе питания двигателя).

2. Снимите декоративный кожух двигателя (см. Снятие и установка декоративного кожуха двигателя).

3. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Провод от клеммы "минус" аккумуляторной батареи Chery Tiggo

4. Выверните болт крепления.

Выворачиваем болт крепления Chery Tiggo

5. Снимите правый кронштейн крепления декоративного кожуха. Аналогично снимите левый кронштейн.

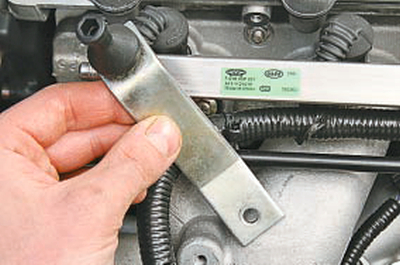

Снимаем правый кронштейн крепления декоративного кожуха Chery Tiggo

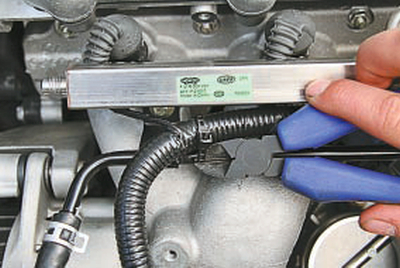

6. Кусачками перекусите хомут крепления жгута проводов к соединительной трубке пароотводящих шлангов системы охлаждения двигателя.

Перекусываем хомут крепления жгута проводов Chery Tiggo

7. Поддев отвёрткой, сместите пружинный фиксатор крепления колодки.

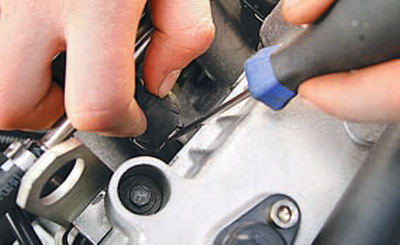

Смещаем пружинный фиксатор крепления колодки Chery Tiggo

8. Отсоедините колодку.

Отсоединяем колодку Chery Tiggo

9. Аналогично отсоедините остальные колодки и отведите жгут проводов в сторону.

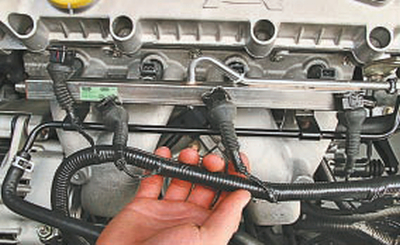

Отсоединяем колодки и отводим жгут проводов в сторону Chery Tiggo

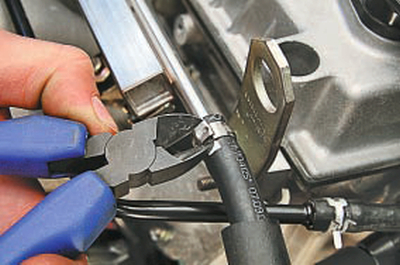

10. Кусачками перекусите хомут крепления топливного шланга к штуцеру топливной рампы.

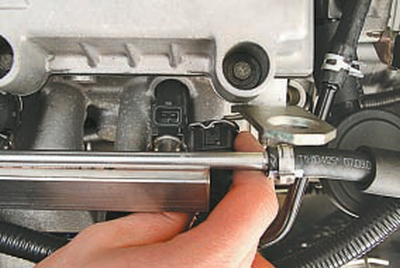

Перекусываем хомут крепления топливного шланга к штуцеру топливной рампы Chery Tiggo

11. Отсоедините шланг.

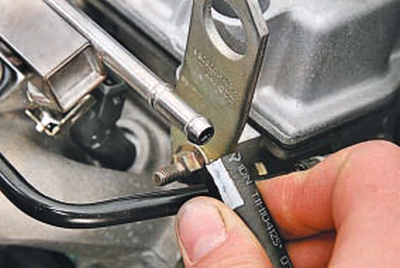

Отсоединяем шланг Chery Tiggo

12. Выверните болты крепления топливной рампы и соединительной трубки пароотводящих шлангов.

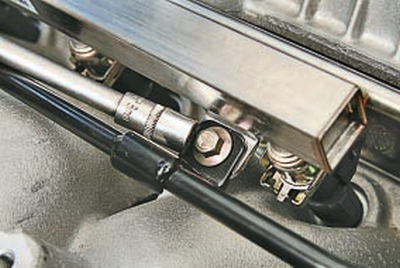

Выворачиваем болты крепления топливной рампы Chery Tiggo

Примечание:

Так расположены болты крепления топливной рампы и соединительной трубки пароотводящих шлангов.

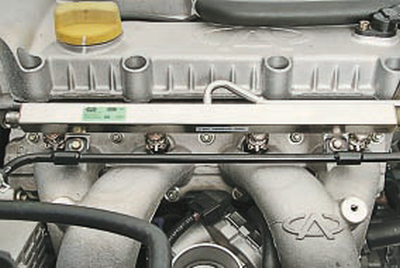

Расположение болтов крепления топливной рампы Chery Tiggo

13. Преодолевая усилие резиновых уплотнительных колец, снимите топливную рампу в сборе с форсунками.

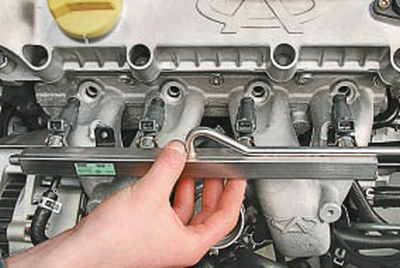

Снимаем топливную рампу в сборе с форсунками Chery Tiggo

Предупреждение:

Если при снятии рампы какая-либо из форсунок останется во впускном коллекторе, обязательно замените фиксатор этой форсунки.

14. При необходимости снимите с рампы форсунки (см. Снятие, проверка и установка форсунок).

Примечание:

Уплотнительные кольца форсунок заменяйте новыми при каждом снятии или разборке топливной рампы.

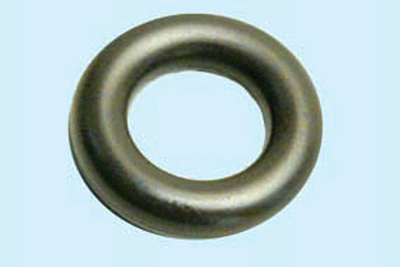

Уплотнительные кольца Chery Tiggo

15. Установите топливную рампу в последовательности, обратной разборке и снятию, смазав уплотнительные кольца форсунок моторным маслом.

16. Подсоединив топливный шланг к рампе, и установив новый хомут, пустите двигатель и проверьте герметичность соединения шланга с рампой, а также уплотнений форсунок.
