Снятие и установка топливной рампы Lancer X

Вам потребуются: ключ «на 10» и торцовая головка «на 12».

Примечание:

Топливную рампу снимают для замены при повреждении (поломка штуцеров), для замены форсунок или получения доступа к другим узлам.

Снятие и установка топливной рампы на Митсубиси Лансер X

1. Снизьте давление в системе питания (см. «Снижение давления топлива в системе питания», с. 114).
2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
3. Снимите декоративный кожух двигателя (см. «Снятие и установка декоративного кожуха двигателя», с. 85).

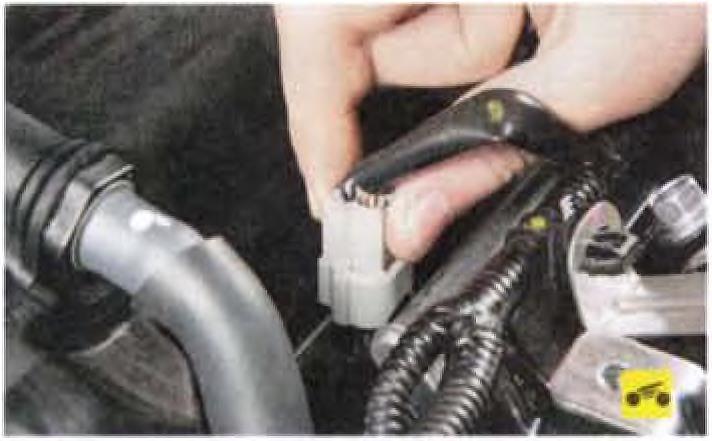

4. Нажимая на фиксаторы крепления колодок жгута проводов к форсункам двигателя.

5. Отсоедините колодки от разъемов форсунок.

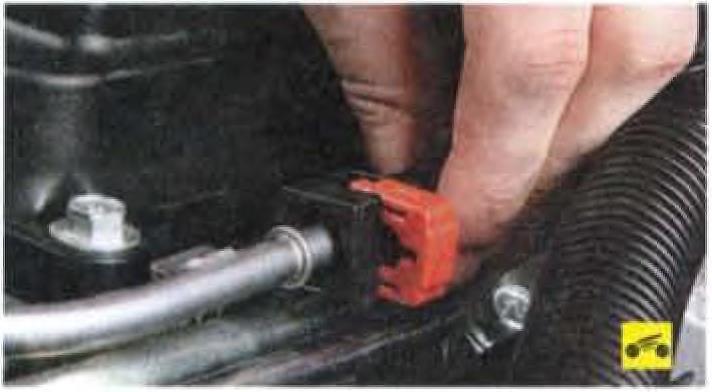

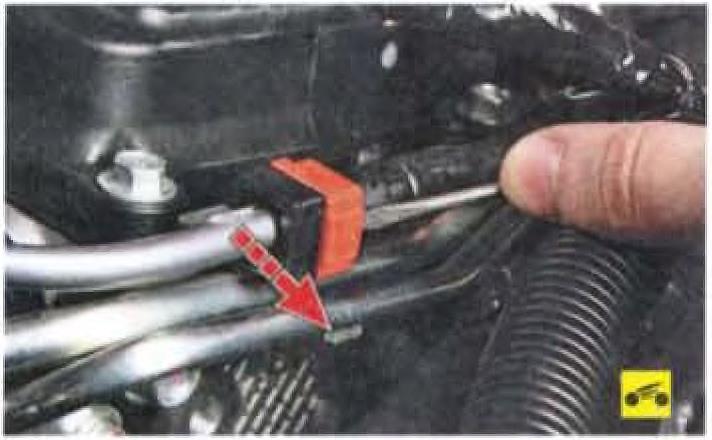

6. Подденьте отверткой, сдвиньте фиксатор наконечника топливного шланга.

7. Отсоедините топливный шланг от штуцера топливной рампы.

Примечание:
При снятии шланга может вытечь немного топлива. Вытрите его ветошью.

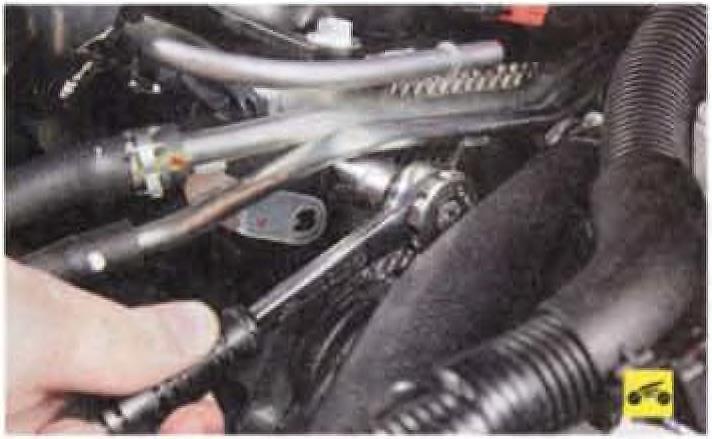

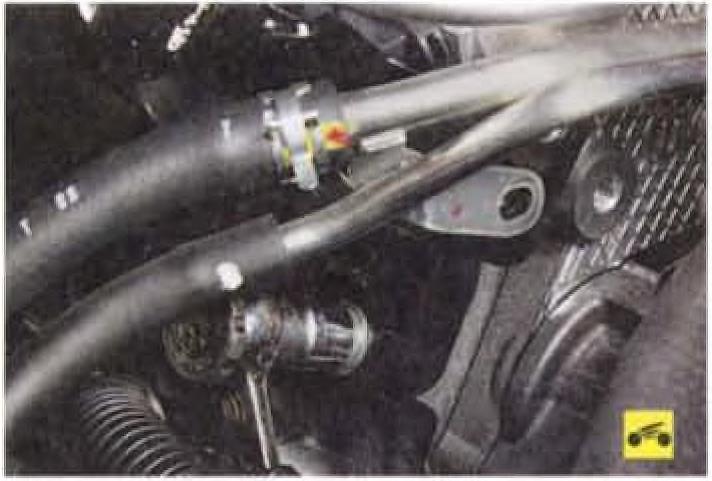

8. Выверните болт крепления кронштейна трубок.

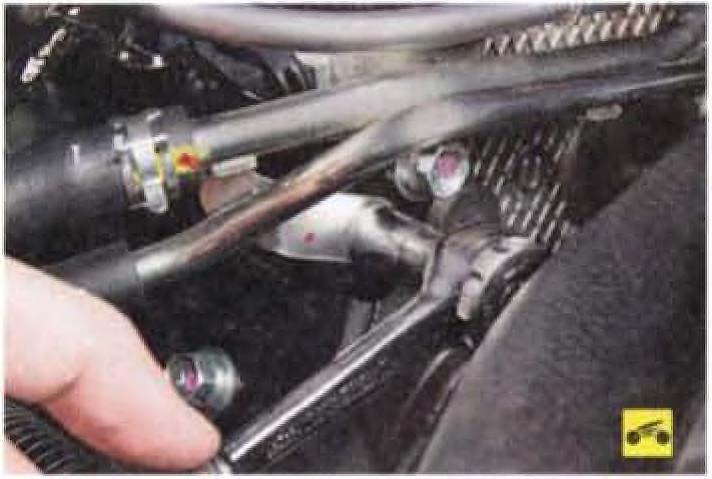

9. Выверните верхний болт.

10. И нижний болт крепления правой части щитка топливной рампы.

11. Выверните 3 верхних болта крепления щитка топливной рампы Митсубиси Лансер Х.

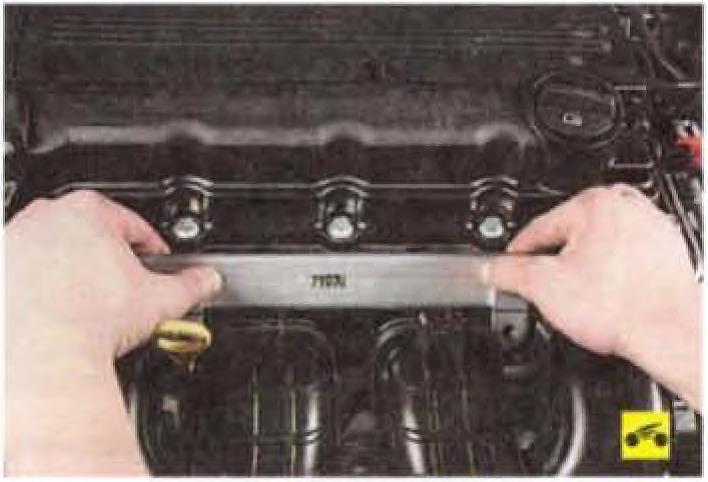

12. Снимите щиток.

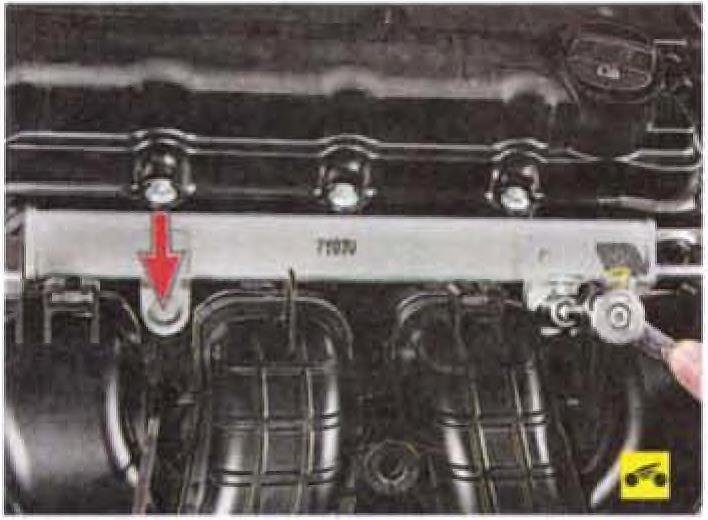

13. Выверните 2 болта крепления топливной рампы к впускному коллектору.

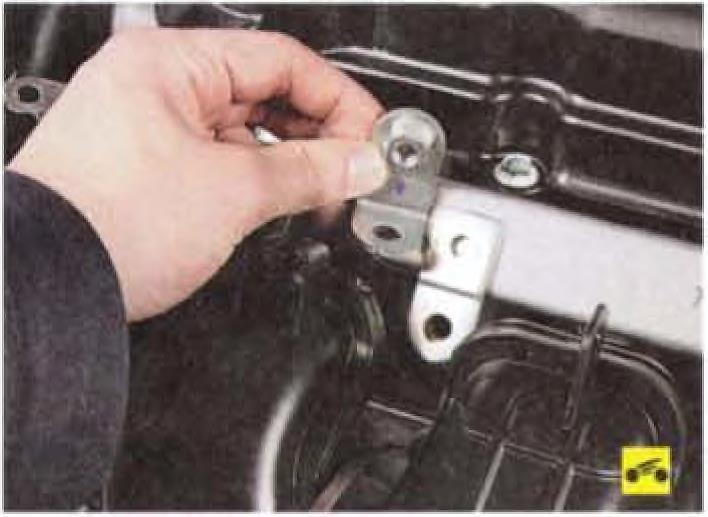

14. Снимите установленные под болтами уголки крепления щитка топливной рампы.

15. Преодолевая сопротивление уплотнительных колец, выньте форсунки из отверстий впускного коллектора.

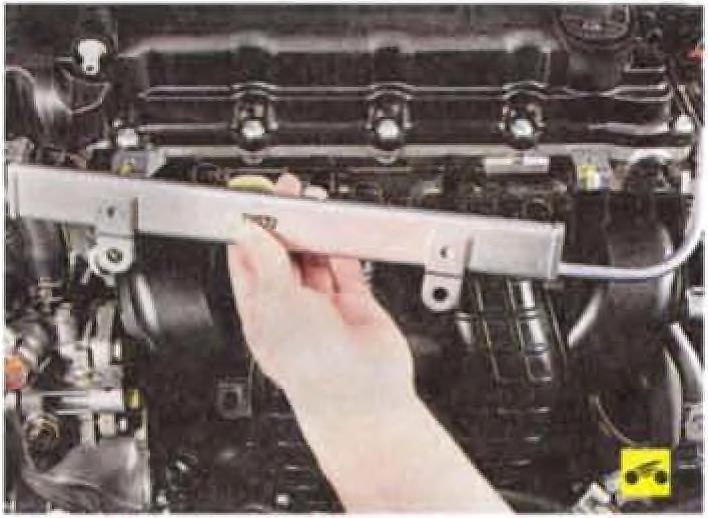

16. Снимите топливную рампу.

Предупреждение:
Если при снятии рампы какая-либо из форсунок останется во впускной трубе, обязательно замените фиксатор зтой форсунки.

17. При необходимости снимите с рампы форсунки (см. «Снятие, проверка и установка форсунок», с. 121).

Примечание:

Уплотнитепьные кольца форсунок заменяйте новыми при каждом снятии или разборке топливной рампы.

18. Установите топливную рампу в последовательности, обратной снятию, смазав уплотнительные кольца форсунок моторным маслом.
19. Подсоединив топливный шланг к рампе. пустите двигатель и проверьте герметичность соединения шланга с рампой и уплотнений форсунок.
