Снятие и установка тормозной скобы в сборе с направляющей колодок переднего колеса Ford Focus 3

Вам потребуются: торцовая головка «на 15», ключ для гаек колес, емкость для слива тормозной жидкости...

...а также специальный ключ «на 14» для тормозных трубопроводов.
1. Снимите колесо со стороны заменяемой подвижной скобы.

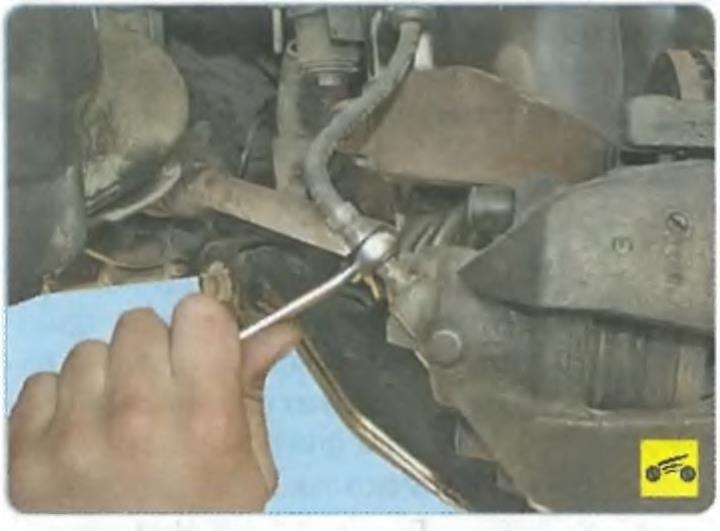

2. Ослабьте затяжку нижнего наконечника тормозного шланга.

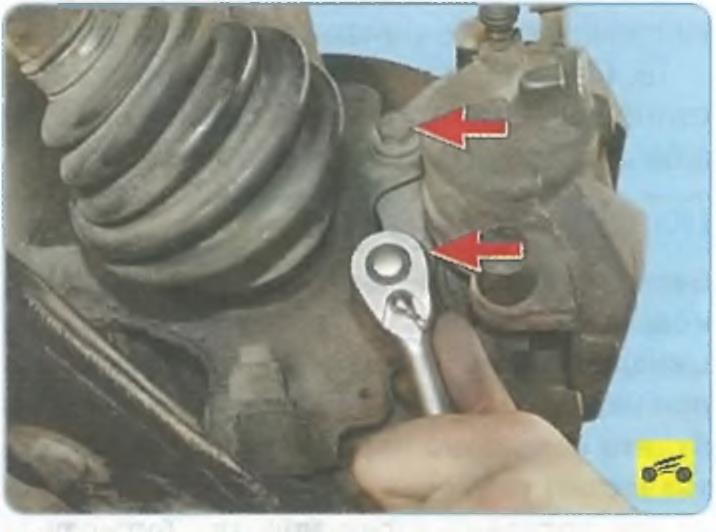

3. Выверните два болта крепления направляющей колодок к поворотному кулаку...

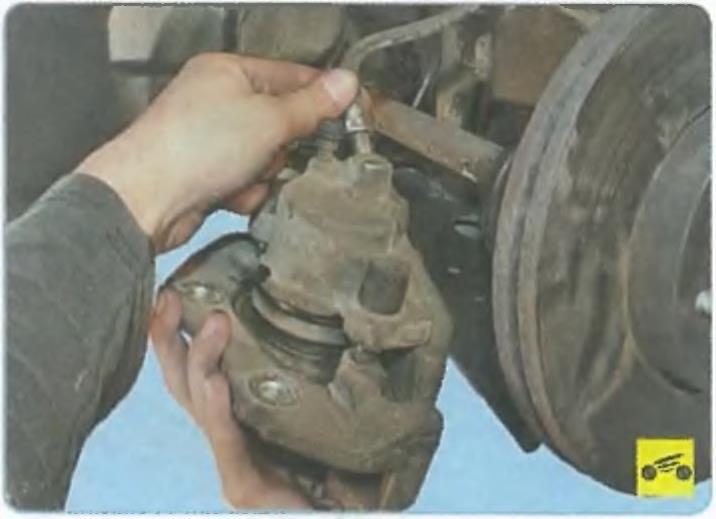

4. ...и отсоедините подвижную скобу от кулака.

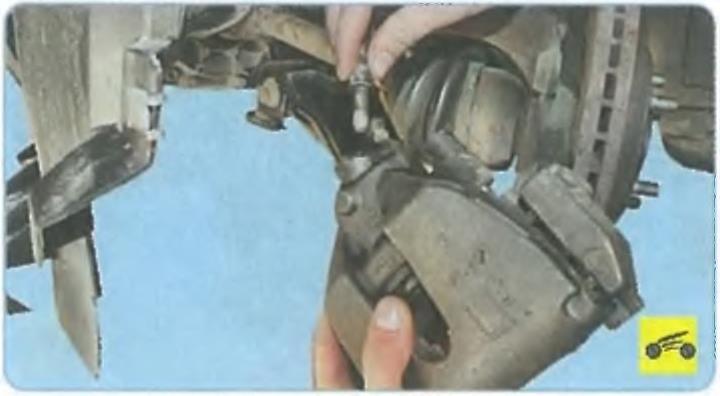

5. Отсоедините подвижную скобу от тормозного шланга, свинчивая его с наконечника шланга.
ПОЛЕЗНЫЙ СОВЕТ
Подставьте емкость для слива остатка тормозной жидкости из шланга и рабочего цилиндра подвижной скобы.

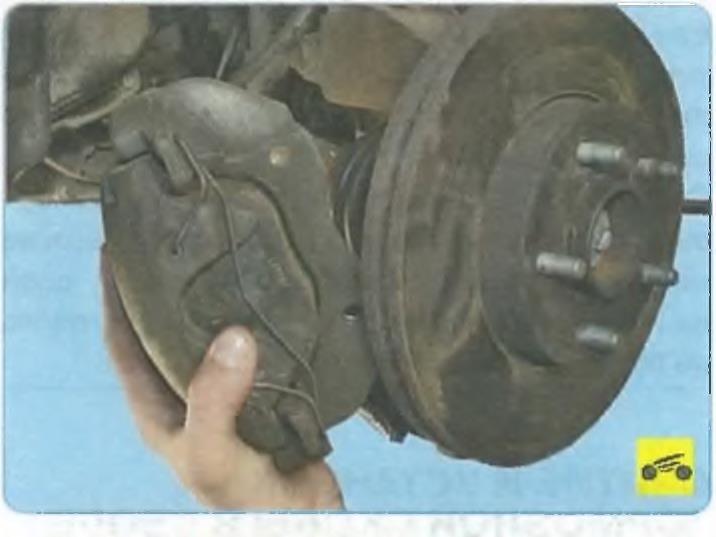

6. Снимите подвижную скобу в сборе с направляющей колодок.
7. Установите подвижную скобу в порядке, обратном снятию. Перед установкой болтов крепления направляющей колодок к поворотному кулаку нанесите на резьбу анаэробный фиксатор резьбы. Наконечник тормозного шланга затяните полностью до устэь'овки подвижной скобы нй поворотный
кулак. При установке подвижной скобы проследите за тем, чтобы шланг не был перекручен. После установки восстановите уровень тормозной жидкости в бачке главного тормозного цилиндра и удалите воздух из гидропривода тормозов.

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту в фотографиях серия «Ремонт без проблем» Третий Рим
