Снятие и установка трубопровода гидравлического привода сцепления Lada Largus

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Снятие

Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом и выключить зажигание (подъемник электрогидравлический типа П-3,2Г грузоподъемностью 3,2 т).

Снять защиту картера двигателя

Отвернуть две гайки 1, рисунок 10-1, крепления расширительного бачка (ключ гаечный 10).

Рисунок 10-1 - Отсоединение рас ширительного бачка:

1 - гайка крепления расширитель ного бачка;

2 - расширительный бачок

Снять и отвести в сторону расширительный бачок 2, не отсоединяя шлангов.

Отсоединить разъем 1, рисунок 10-2, датчика уровня тормозной жидкости.

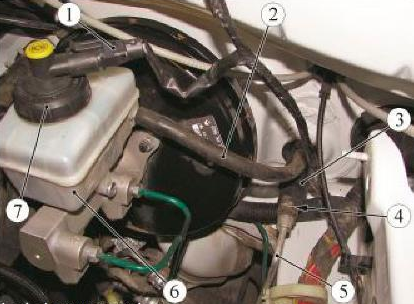

Рисунок 10-2 - Снятие трубопровода гидропривода сцепления:

1 - разъем датчика уровня тормозной жидкости;

2 - подающий трубопровод главного цилиндра привода сцепления;

3 - главный цилиндр привода сцепления;

4 - фиксатор;

5 - трубопровод, соединяющий главный и рабочий цилиндры привода сцепления;

6 - бачок гидравлического привода тормозов;

7 - пробка бачка гидравлического привода тормозов

Снять пробку 7 бачка гидравлического привода тормозов.

Удалить шприцом тормозную жидкость из бачка 6 гидравлического привода тормозов, так чтобы ее уровень находился ниже отверстия подачи жидкости к главному цилиндру привода сцепления на бачке.

Положить ветошь под отверстие бачка гидравлического привода тормозов.

Отсоединить трубопровод 2 главного цилиндра привода сцепления от бачка гидравлического привода тормозов.

Вставить заглушки в отверстия трубопровода и бачка (заглушки технологические).

Положить ветошь под рабочий цилиндр привода сцепления.

Снять заглушку 1, рисунок 10-3, со штуцера для удаления воздуха.

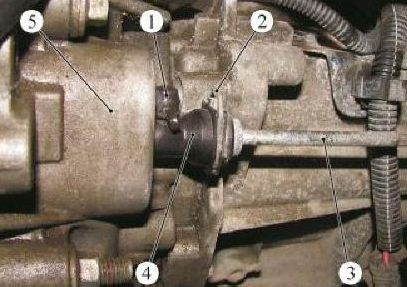

Рисунок 10-3 - Удаление тормозной жидкости из системы гидропривода сцепления:

1 - заглушка штуцера для удаления воздуха;

2 - фиксатор;

3 - трубопровод, соединяющий главный и рабочий цилиндры привода сцепления;

4 - рабочий цилиндр привода сцепления;

5 - коробка передач

Подсоединить прозрачный шланг к штуцеру для удаления воздуха, опустив другой конец в пустой сосуд, расположенный ниже отверстия для удаления воздуха.

Нажать на фиксатор 2 и вытянуть на один щелчок трубопровод 3, чтобы открылось отверстие для удаления воздуха.

Нажать рукой на педаль сцепления для удаления жидкости из главного цилиндра привода сцепления и трубопровода.

Положить ветошь под главный цилиндр привода сцепления.

Поднять фиксатор 4, рисунок 10-1, крепления трубопровода 5, соединяющего главный и рабочий цилиндры привода сцепления, на главном цилиндре.

Отсоединить трубопровод 5 от главного цилиндра привода сцепления.

Вставить заглушки в отверстия на трубопроводе и главном цилиндре привода сцепления (заглушки технологические).

Нажать на держатель 2, рисунок 10-3, рабочего цилиндра привода сцепления.

Отсоединить трубопровод 3 от рабочего цилиндра 4 привода сцепления и установить заглушки в отверстия рабочего цилиндра и трубопровода.

Отсоединить трубопровод, соединяющий главный и рабочий цилиндры от скоб крепления на кузове и коробке передач.

Снять трубопровод 3, соединяющий главный и рабочий цилиндры гидропривода сцепления.

Установка

Проверить состояние уплотнительных колец на трубопроводе, соединяющем главный и рабочий цилиндры гидропривода сцепления, при необходимости заменить.

Извлечь технологические заглушки из отверстий элементов гидропривода.

Установить трубопровод, соединяющий главный и рабочий цилиндры гидропривода сцепления.

Закрепить трубопровод, соединяющий главный и рабочий цилиндры гидропривода сцепления в скобах креплениях на коробке передач и на кузове.

Присоединить трубопровод 5, рисунок 10-2, к главному цилиндру 3 привода сцепления.

Установить фиксатор 4 трубопровода между главным и рабочим цилиндрами на главном цилиндре привода сцепления.

Присоединить трубопровод 3, рисунок 10-3, соединяющий главный и рабочий цилиндры привода сцепления к рабочему цилиндру 4 сцепления.

Установить расширительный бачок 2, рисунок 10-1, и затянуть гайки 1 крепления расширительного бачка с моментом 8 Н.м (0,8 кгс.м) (ключ гаечный 10, головка сменная 10, удлинитель, ключ моментный).

Залить тормозную жидкость в бачок и довести до нормы ее уровень. Уровень тормозной жидкости должен находиться между метками "МАХ" и "MIN" (жидкость тормозная согласно действующему "Кодификатору основных и вспомогательных материалов, применяемых при ТО и ремонте автомобилей LADA" К 3100.25100.00018).

Удалить воздух из гидропривода сцепления

Проверить работоспособность сцепления.

Установить защиту картера двигателя
