Снятие и установка выключателя стоп-сигнала Mercedes-Benz W203

1 — выключатель стоп-сигнала;

2 — педаль тормоза.

Выключатель стоп-сигнала расположен на опоре педали тормоза. Проверьте работу выключателя стоп-сигнала.

Снятие

1. Выключите зажигание.

2. Снимите крышку под панелью приборов со стороны водителя.

3. Рассоедините разъём выключателя стоп-сигнала.

4. Вдавите стопор, поверните выключатель вправо и выньте его из держателя.

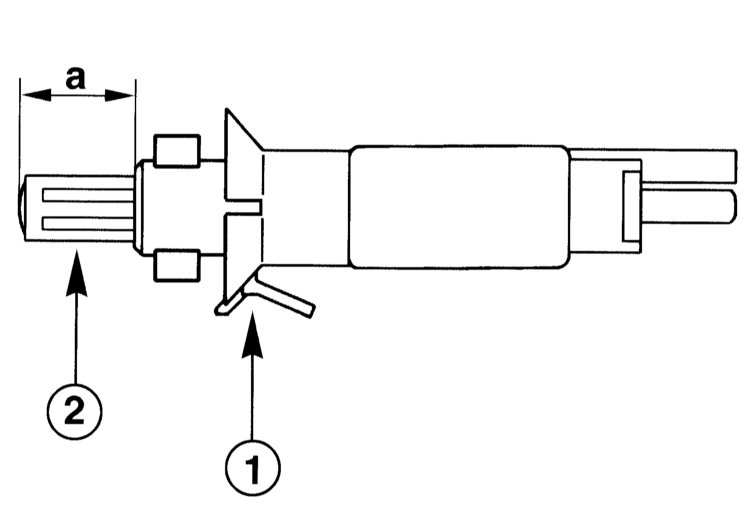

1 - стопор;

2 - толкатель.

Установка

1. Выньте толкатель нового выключателя стоп-сигнала до упора. Таким образом создается максимальная величина хода «а».

2. Полностью вдавите педаль тормоза. Вставьте выключатель и поверните влево настолько, чтобы стопор зафиксировался.

3. Отпустите педаль тормоза. При этом ход толкателя устанавливается сам.

4. Состыкуйте разъём выключателя стоп-сигнала.

5. Проверьте, загорается ли лампа стоп-сигнала при незначительном нажатии на педаль.

6. Установите на место крышку под панелью приборов со стороны водителя, обратитесь к соответствующему разделу.
