Снятие и установка замка двери Audi A4

1. При снятии замка двери отсоедините отрицательный кабель (-) аккумуляторной батареи, как описано здесь.

2. Снимите обивку двери, обратитесь к соответствующему разделу.

3. Снимите раму двери со стеклоподъёмником с двери, обратитесь к разделам Снятие и установка рамы окна передней двери и Снятие и установка стеклоподъёмника.

4. Рассоедините разъём замка двери.

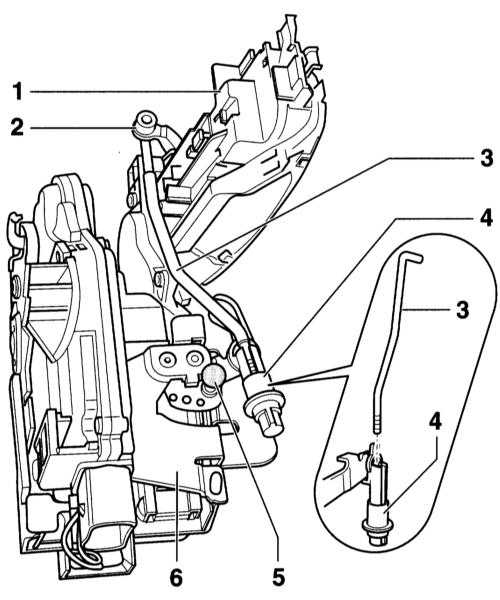

5. При установке старого замка: отсоедините приводную штангу (3) у ручки двери (1) из держателя зажима (2).

При установке нового замка двери: сместите втулку (4) вниз и выньте приводную штангу (3). (5) – стопорный штифт, (6) – замок дери.

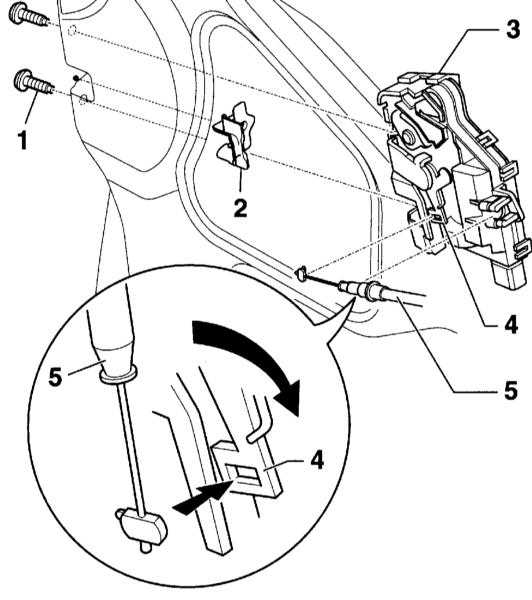

6. Выверните 2 болта (1) и выньте замок (3) вниз из двери. (2) – подкладка.

7. Отсоедините трос (5) привода двери у замка и у расцепляющего рычага (4).

8. Установка замка двери. Соедините трос (5) привода двери с расцепляющим рычагом (4), поверните на 90° (стрелка) и соедините с замком.

9. Вставьте замок в дверь и закрепите его моментом 20Нм.

10. При установке нового замка: вставьте штангу привода (3) во втулку (4). Для фиксации сместите втулкой вверх. Выньте стопорный штифт (5) из замка (6).

При установке старого замка: соедините приводную штангу с ручкой двери, обратитесь к разделу Снятие и установка ручки двери.

11. Состыкуйте разъём замка двери.

12. Поставьте раму двери со стеклоподъёмником на дверь, обратитесь к разделу Снятие и установка электродвигателя привода стеклоподъёмника.

13. Установите обивку двери, обратитесь к соответствующему разделу.

14. Присоедините отрицательный кабель (-) аккумуляторной батареи.
