Снятие и установка зубчатого ремня бензинового двигателя 1.6 л Audi A4

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Инструмент Т10020

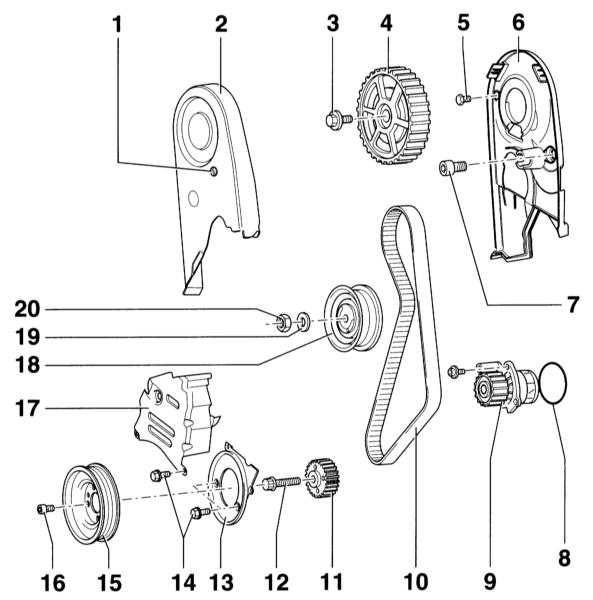

Привод газораспределительного механизма двигателя Audi A4 2

Привод газораспределительного механизма (бензиновый двигатель 1.6 л ALZ):

1 — поворотный замок;

2 — верхняя крышка зубчатого ремня;

3 — болт;

4 — колесо зубчатого ремня;

5 — комбинированный винт;

6 — задняя крышка зубчатого ремня;

7 — винт с внутренним шестигранником;

8 — уплотнительное кольцо;

9 — насос охлаждающей жидкости;

10 — зубчатый ремень;

11 — зубчатое колесо коленчатого вала;

12 — болт;

13 — нижняя крышка зубчатого ремня;

14 — болты;

15 — шкив коленчатого вала/ демпфер крутильных колебаний;

16 — винт;

17 — центральная крышка зубчатого ремня;

18 — натяжной ролик;

19 — шайба;

20 — гайка.

1. Для снятия зубчатого ремня установите переднюю панель в положение для обслуживания, обратитесь к разделу Установка передней панели в положение для технического обслуживания.

2. Снимите верхнюю крышку двигателя.

3. Снимите клиновой ремень, обратитесь к разделу Снятие и установка ремня привода вспомогательных агрегатов.

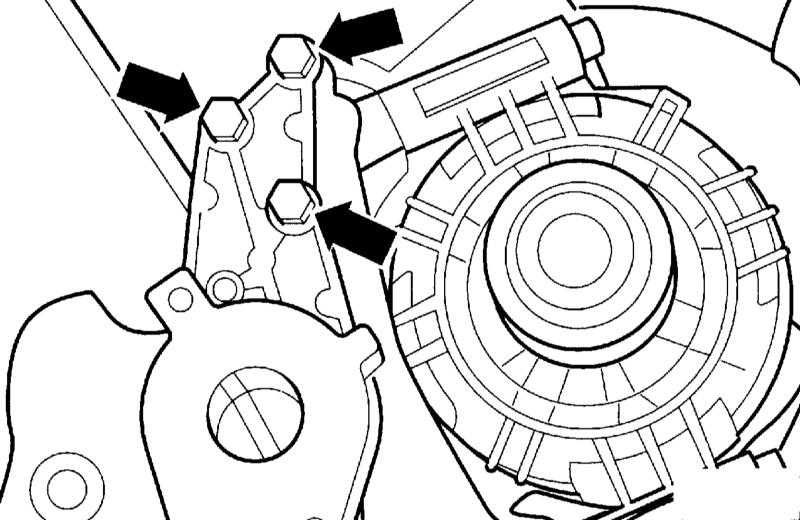

4. Отсоедините натяжной элемент клинового ремня.

Натяжной элемент клинового ремня двигателя Audi A4 2

Примечание:

Зарисуйте установочное положение верхней крышки зубчатого ремня, в частности, в месте перехода к центральной крышке.

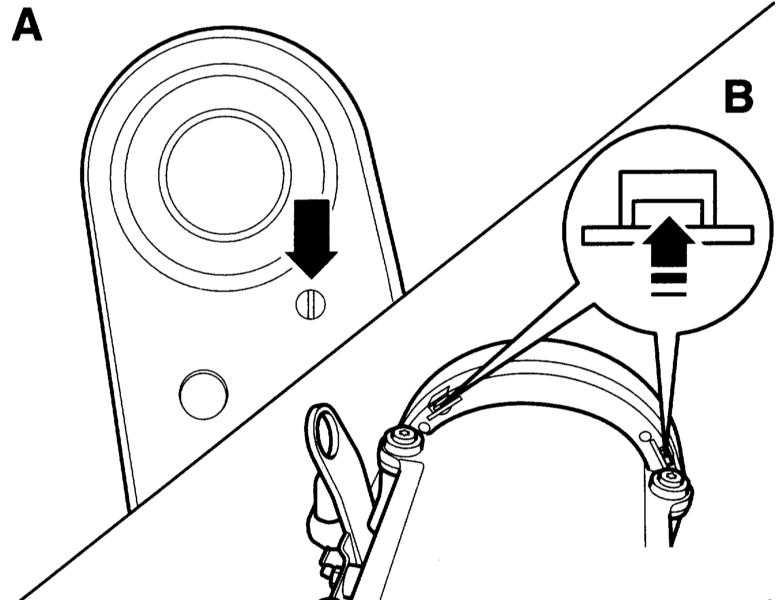

5. Поверните поворотный запор против часовой стрелки (стрелка А) так, чтобы шлиц винта находился в вертикальном положении.

Снятие креплений зубчатого ремня двигателя Audi A4 2

6. Отсоедините верхнюю крышку зубчатого ремня. Для этого отожмите вверх стопорные лапки зажима (стрелка В).

7. Снимите верхнюю крышку зубчатого ремня.

8. Затяните стояночный тормоз и установите КПП в нейтральное положение.

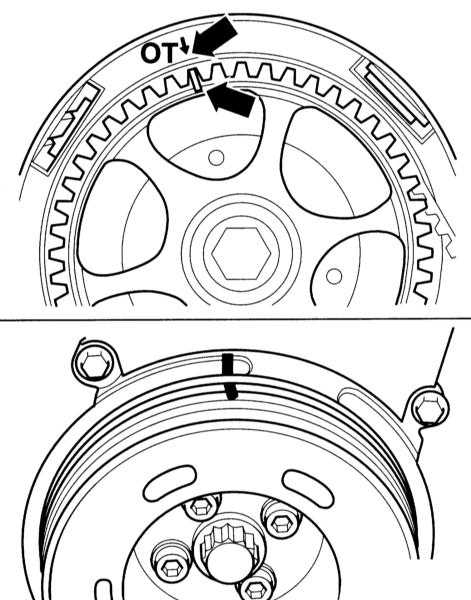

9. Установите двигатель в ВМТ поршня первого цилиндра. Для этого поверните коленчатый вал за центральный болт крепления зубчатого колеса в направлении вращения двигателя, т.е. по часовой стрелке так, чтобы совпали метки на колесе распределительного вала и на коленчатом валу.

Установка двигателя в ВМТ поршня первого цилиндра двигателя Audi A4 2

10. Ручная КПП: должны совпадать метки ВМТ на маховике и ведущим диске.

Установка двигателя в ВМТ поршня первого цилиндра двигателя (ручная КПП) Audi A4 2

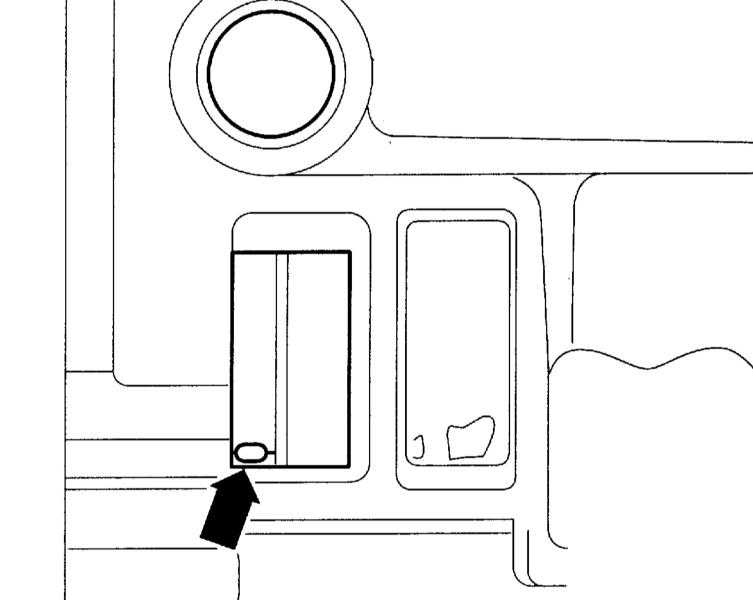

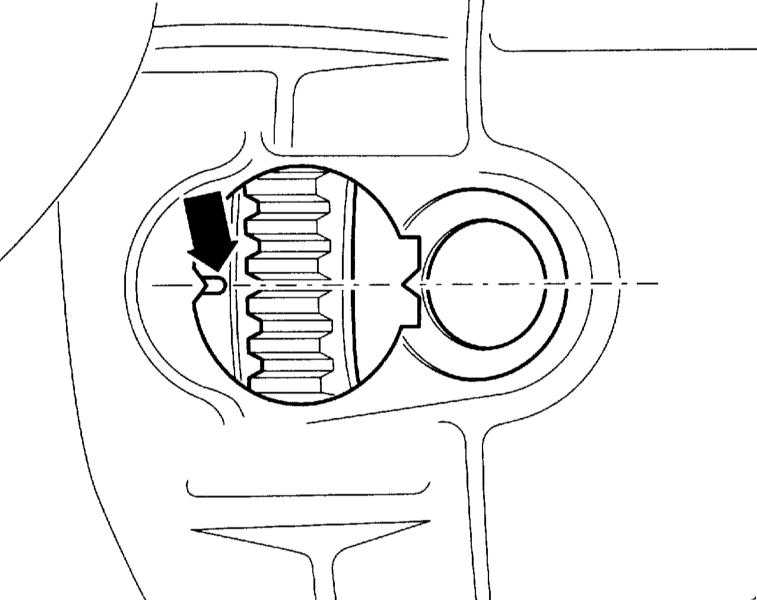

11. АТ: Метка ВМТ должна находиться у левой кромки окна (стрелка).

Установка двигателя в ВМТ поршня первого цилиндра двигателя (АТ) Audi A4 2

12. Отверните винты крепления шкива коленчатого вала и выньте шкив.

Снятие креплений шкива коленчатого вала Audi A4 2

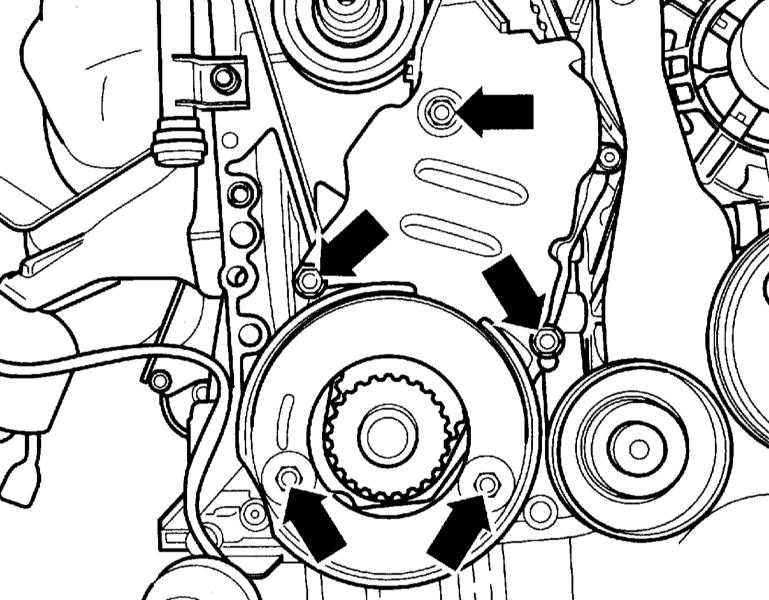

13. Отсоедините центральную и нижнюю крышки зубчатого ремня (стрелки) и выньте их.

Отсоединение центральной и нижней крышки зубчатого ремня двигателя Audi A4 2

14. Нанесите мелом или фломастером на зубчатый ремень стрелку, указывающую направление вращения.

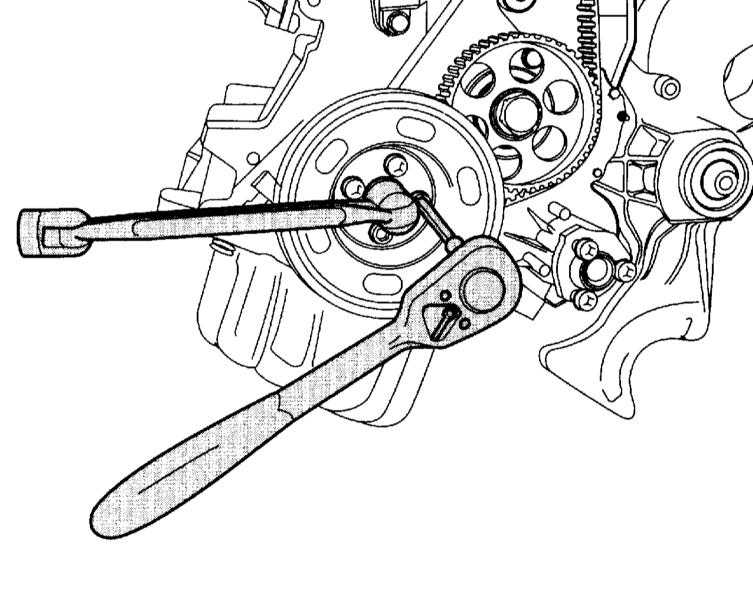

15. Отверните клеммную гайку (20) крепления натяжного ролика (18). Поверните натяжной ролик с помощью инструмента Т10020 по часовой стрелке и таким образом ослабьте натяжение зубчатого ремня.

Ослабление натяжения зубчатого ремня двигателя Audi A4 2

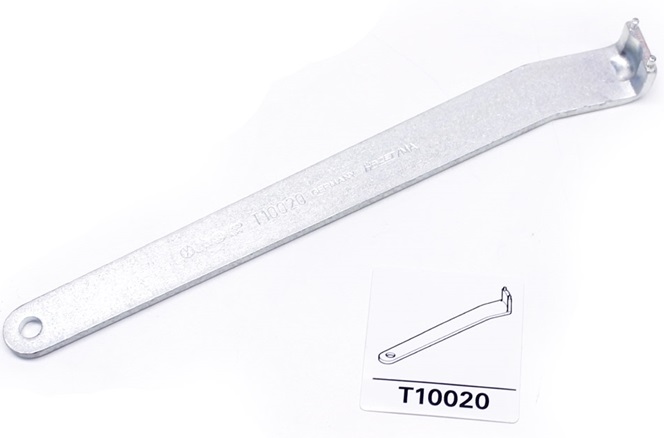

Инструмент Т10020 Audi A4 2

Инструмент Т10020.

Снятие зубчатого ремня двигателя Audi A4 2

16. Снимите зубчатый ремень.
